میلگرد زیگزاگ چیست و چه کاربردی دارد؟

تصور کنید در دنیای ساختمان‌سازی، هر قطعه‌ای جایگاه ویژه‌ای دارد و گاهی یک انتخاب درست می‌تواند سازه‌ای مستحکم و ماندگار بسازد. میلگرد زیگزاگ یکی از این انتخاب‌های هوشمندانه است. این میلگرد با طراحی خاص و مقاومت بالا، نقشی کلیدی در ساخت سقف‌ها، پل‌ها و دیگر سازه‌های حساس ایفا می‌کند. درست است که قیمت میلگرد در انتخاب های نهایی موثر است اما “میلگرد زیگزاگ” دقیقاً چیست و چرا در پروژه‌های بزرگ چنین محبوب است؟ امروز در فولادسل، شما را با این محصول فولادی و کاربردهای متنوع آن آشنا می‌کنیم.

میلگرد زیگزاگ چیست؟

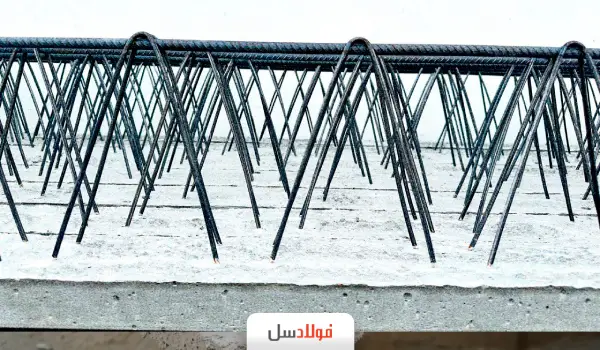

میلگرد زیگزاگ (به انگلیسی : Zigzag Rebar) نوعی میلگرد است که به شکل خرپای فلزی ساخته شده و از ترکیب میلگردهای آجدار و ساده تولید می‌شود. این میلگرد که به نام “خرپا” نیز شناخته می‌شود، برای تقویت و استحکام سازه‌ها در ساختمان‌سازی استفاده می‌شود. طراحی زیگزاگی آن باعث افزایش استحکام و توزیع یکنواخت بار می‌شود. از این نوع میلگرد در ساخت سقف‌های تیرچه بلوک، پل‌های معلق، و سازه‌هایی که نیاز به تحمل فشار و بار بالا دارند، استفاده می‌شود.

میلگرد زیگزاگ و خرپا معمولاً به یک محصول اشاره دارند، اما خرپا به ساختار کلی اشاره دارد که می‌تواند شامل میلگرد زیگزاگ باشد. میلگرد زیگزاگ یکی از اجزای اصلی این خرپاها است. این محصول ترکیبی از میلگردهای آجدار و ساده است که به صورت زیگزاگی کنار هم قرار می‌گیرند تا مقاومت سازه را افزایش دهند.

در این میان لازم به ذکر است که قیمت میلگرد زیگزاگ تاثیر مستقیمی بر قیمت میلگرد بستر دارد. از مزایای آن می‌توان به استحکام و پایداری بالای سازه اشاره کرد، چرا که ساختار زیگزاگی این میلگرد موجب توزیع یکنواخت بار و تنش می‌شود. همچنین، هزینه‌های کلی پروژه کاهش می‌یابد زیرا نیاز به فولاد اضافی کم‌تر احساس می‌شود. وزن مناسب این میلگردها نیز نصب و حمل‌ونقل را آسان‌تر می‌کند. با این حال، یکی از معایب این محصول این است که به تجهیزات خاصی برای تولید و نصب نیاز دارد و ممکن است در پروژه‌های کوچک چندان اقتصادی نباشد.

اجزای تشکیل دهنده میلگرد زیگزاگ

میلگرد زیگزاگ از سه بخش اصلی ساخته می‌شود که هرکدام وظیفه خاصی در سازه دارند:

• میلگرد بالایی: این میلگرد در قسمت بالایی خرپا قرار دارد و وظیفه اصلی آن تحمل بارهای وارده و انتقال فشار به سایر اجزا است. این بخش از میلگرد استحکام بالایی دارد و می‌تواند بارهای سنگین را تحمل کند.
• میلگرد عرضی یا زیگزاگ: این میلگرد به شکل زاویه‌دار و زیگزاگ بین میلگردهای بالایی و پایینی قرار می‌گیرد. وظیفه آن افزایش استحکام و مقاومت سازه در برابر نیروهای جانبی است و موجب بهبود توزیع فشار در تمامی قسمت‌های خرپا می‌شود.
• میلگرد پایین: میلگرد پایین وظیفه تحمل کشش را دارد و در قسمت پایین خرپا نصب می‌شود. این بخش از میلگرد به عنوان یک عامل پایداری در برابر نیروهای کششی و تنش‌های وارد بر سازه عمل می‌کند.

ترکیب این سه بخش باعث می‌شود میلگرد زیگزاگ در ساخت سازه‌های بتن‌آرمه به ویژه سقف‌ها و پل‌های معلق استفاده شود. این ساختار باعث بالا رفتن استحکام، پایداری، و طول عمر سازه می‌شود.

نحوه ساخت میلگرد زیگزاگ

میلگرد زیگزاگ یکی از اجزای مهم در ساخت خرپاها و سازه‌های بتنی است که در تولید آن دو روش اصلی وجود دارد: دستی و مکانیزه. این دو روش تولید از جهات مختلفی با هم تفاوت دارند و هرکدام ویژگی‌های خاص خود را دارند.

روش دستی

در روش دستی، برای ساخت میلگرد زیگزاگ از میلگردهای آجدار و میلگردهای صاف استفاده می‌شود. ابتدا میلگردهای آجدار کنار هم قرار می‌گیرند و طول آن‌ها به اندازه‌های مورد نیاز علامت‌گذاری می‌شود. سپس با استفاده از دستگاه برش زن، محل‌های علامت‌گذاری شده بریده می‌شوند. در مرحله بعد، میلگردهای صاف به صورت عدد هفت یا V خم می‌شوند و بین میلگردهای آجدار قرار می‌گیرند. پس از آن، جوشکاری انجام می‌شود تا اتصال بین میلگردها ایجاد شود. به‌جای جوشکاری، در بعضی موارد از قلاب کردن استفاده می‌شود. در این روش، میلگردهای عرضی کمی بلندتر برش داده می‌شوند و به جای جوش، انتهای آن‌ها به میلگردهای آجدار قلاب می‌شود.

این روش زمان‌بر است و نیاز به نیروی انسانی زیادی دارد. علاوه بر این، ممکن است دقت کمتری در نتیجه کار حاصل شود. یکی دیگر از معایب این روش، احتمال ایجاد عیوب جوش در اتصال میلگردهاست که می‌تواند بر استحکام نهایی میلگرد زیگزاگ تاثیر بگذارد.

روش مکانیزه

روش مکانیزه نسبت به روش دستی از دقت و سرعت بالاتری برخوردار است. در این روش، تمام فرآیند تولید میلگرد زیگزاگ توسط دستگاه‌های اتوماتیک انجام می‌شود. ابتدا میلگردهای طولی روی هم کلاف می‌شوند و پس از آن با استفاده از دستگاه مخصوص، صاف شده و تحت کشش قرار می‌گیرند. سپس میلگردهای عرضی به‌طور دقیق و با استفاده از فشار دستگاه به شکل V خم می‌شوند.

در این روش، مقاطع میلگردها به‌صورت الکتریکی و به وسیله جوش‌های نقطه‌ای به هم متصل می‌شوند. این فرآیند اتوماتیک باعث می‌شود که خطای انسانی به حداقل برسد و کیفیت محصول نهایی بسیار بالا باشد. همچنین، در این روش، نیازی به استفاده از الکترود برای جوشکاری نیست، بنابراین گل جوش و کاهش ضخامت میلگرد در محل اتصال وجود ندارد.

مزایای روش مکانیزه

• کیفیت بالاتر: به دلیل استفاده از دستگاه‌های اتوماتیک، میلگرد زیگزاگ مکانیزه کیفیت بالاتری نسبت به نوع دستی دارد. اتصالات دقیق‌تر و مقاوم‌تر هستند.
• سرعت تولید: در این روش، تولید میلگرد زیگزاگ سریع‌تر انجام می‌شود و زمان کمتری برای تولید نیاز است.
• کاهش هزینه‌ها: چون نیازی به نیروی انسانی زیادی نیست، هزینه‌های تولید به طور قابل توجهی کاهش می‌یابد.
• دقت بالا: روش مکانیزه به دلیل استفاده از دستگاه‌های دقیق، خطای کمتری دارد و میلگردها به‌طور دقیق به یکدیگر متصل می‌شوند.

معایب روش مکانیزه

• هزینه اولیه بالا: برای راه‌اندازی سیستم مکانیزه نیاز به سرمایه‌گذاری اولیه زیادی است که ممکن است برای کارگاه‌های کوچک مشکل‌ساز باشد.
• نیاز به تکنسین ماهر: برای راهبری دستگاه‌های اتوماتیک نیاز به اپراتورهایی با مهارت‌های فنی است، اگرچه این کار بسیار ساده‌تر از روش دستی است.

روش مکانیزه ساخت میلگرد زیگزاگ نسبت به روش دستی مزایای زیادی دارد. این روش باعث افزایش سرعت تولید، کاهش هزینه‌ها و بالاتر رفتن دقت و کیفیت محصول می‌شود. اما در عین حال، راه‌اندازی سیستم‌های مکانیزه نیازمند سرمایه‌گذاری اولیه است. در نهایت، انتخاب روش تولید به میزان سفارشات، نیاز به کیفیت و منابع مالی موجود بستگی دارد.

فاصله و تعداد زیگزاگ در تیرچه

در محاسبه فاصله و تعداد میلگردهای زیگزاگ در تیرچه، استفاده از فرمول‌ها بسیار مهم است. برای تعیین فاصله بین میلگرد بالا و پایین، فرمول H=d-(a-b)-c/2 به کار می‌رود که در آن مقادیر مختلفی مانند ضخامت سقف، ضخامت بتن ریزی، و فاصله میلگردها از یکدیگر تاثیر دارند. بعد از محاسبه مقدار H، از فرمول‌های دیگری برای تعیین فاصله و طول میلگرد عرضی (Z) استفاده می‌شود که در طراحی دقیق‌تر تیرچه‌ها و ساخت آن‌ها کمک می‌کند. این فرمول‌ها باعث می‌شود که عملکرد سازه بهینه و مطابق با استانداردهای لازم باشد.

کاربرد و ویژگی های میلگرد زیگزاگ

برای اشاره به کاربرد انواع میلگرد، می‌توان به میلگرد زیگزاگ اشاره نمود که استفاده از آن مزایا و معایب خاص خود را دارد. میلگرد زیگزاگ به‌عنوان یکی از اجزای اساسی در تقویت سازه‌های بتنی و فلزی، کاربردهای زیادی در ساخت و ساز دارد. این میلگردها به دلیل ویژگی‌های خاص خود، از جمله مقاومت بالا، استحکام زیاد و مقاومت در برابر خوردگی، در پروژه‌های مختلفی از جمله ساخت تیرچه‌ها، سقف‌های سازه‌ای، پل‌ها و زیرگذرها استفاده می‌شوند. در واقع، میلگرد زیگزاگ برای تقویت بتن و جلوگیری از شکستن آن در برابر بارهای سنگین طراحی شده است. این میلگردها از فولاد با کیفیت بالا ساخته شده‌اند و به دلیل ساختار منحصر به فرد، می‌توانند فشارهای زیادی را تحمل کنند.

این میلگردها علاوه بر استفاده در پروژه‌های ساختمانی، به‌ویژه در پروژه‌هایی که نیاز به مقاومت بالا در برابر نیروهای جانبی دارند، مانند پل‌ها و ساختمان‌های بزرگ، به‌کار می‌روند. ویژگی‌های آنها شامل مقاومت در برابر زنگ‌زدگی و فرسایش است، که باعث طول عمر بالای سازه‌ها می‌شود. علاوه بر این، میلگرد زیگزاگ از نوع نورد گرم و سرد تولید می‌شود که از لحاظ کارایی در فرآیندهای مختلف ساخت‌وساز کاربرد دارد.

چرا از میلگرد زیگزاگ برای خرپا استفاده می‌شود؟

میلگرد زیگزاگ به دلیل ساختار خاص و ویژگی‌های منحصر به فرد خود، گزینه‌ای عالی برای استفاده در خرپا است. این میلگرد به دلیل قرار گرفتن به شکل عرضی بین میلگردهای اصلی و به شکل زیگزاگ، به طور مؤثری در تحمل فشار و توزیع بار در ساختارهای بتنی کمک می‌کند. این ویژگی‌ها باعث می‌شوند که خرپاهای ساخته‌شده با میلگرد زیگزاگ استحکام بیشتری داشته باشند و از ترک‌خوردگی یا شکست بتن جلوگیری کنند. به همین دلیل، از آن در پروژه‌های ساختمانی، پل‌ها و سازه‌های سنگین استفاده می‌شود که می توانید آن را از شرکت های معتبری همچون فولادسل تهیه کنید.

جمع بندی میلگرد زیگزاگ

میلگرد زیگزاگ یک جزء اساسی در ساختار خرپا است که به دلیل شکل خاص خود، استحکام و پایداری بیشتری به سازه‌ها می‌دهد. این میلگرد با توزیع مناسب بار و تقویت بتن از ترک خوردن آن جلوگیری می‌کند. به‌کارگیری آن در پروژه‌های مختلف ساختمانی، پل‌ها و سایر سازه‌های فلزی و بتنی به دلیل قابلیت تحمل بار زیاد و افزایش مقاومت، امری رایج است. در نهایت، میلگرد زیگزاگ هم در کاهش هزینه‌ها و هم در ارتقاء کیفیت سازه‌ها تأثیر بسزایی دارد.
