خمکاری لوله یکی از فرآیندهای اساسی در صنایع مختلف است که به کمک آن، لوله‌ها را به شکل‌های مورد نیاز برای پروژه‌های مختلف می‌آورند. این فرآیند به ویژه در صنایعی مانند نفت و گاز، خودروسازی و ساختمان‌سازی کاربرد زیادی دارد. امروز در فولادسل، به معرفی روش‌های مختلف خمکاری لوله، از جمله مزایا و معایب هر روش، خواهیم پرداخت و نگاهی دقیق‌تر به ابزارها و کاربردهای آن در صنایع مختلف خواهیم داشت.
خمکاری لوله فولادی چیست؟
خمکاری لوله فولادی فرآیندی است که در آن لوله‌ها با استفاده از نیروهای مکانیکی یا حرارتی به شکل‌های منحنی یا زاویه‌دار تغییر حالت می‌دهند. این فرآیند به‌دلیل انعطاف‌پذیری بالا، یکی از پرکاربردترین روش‌ها در صنایع مختلف به شمار می‌رود. با خمکاری، لوله‌ها می‌توانند دقیقاً مطابق با نیازهای طراحی پروژه‌ها شکل بگیرند، بدون اینکه به استحکام یا مقاومت آن‌ها آسیبی وارد شود.
هدف اصلی خمکاری لوله، ایجاد شکل‌های خاص برای انطباق با طراحی‌های پیچیده یا فضای محدود پروژه‌ها است. به جای استفاده از چندین لوله و اتصالات متعدد، یک لوله خم‌شده می‌تواند همان کار را با هزینه و زمان کمتر انجام دهد. این امر نه تنها بهره‌وری را افزایش میدهد، بلکه بر قیمت لوله تاثیر می‌گذارد و استحکام و دوام سیستم را نیز بهبود می‌بخشد.
یکی از بزرگ‌ترین مزایای خمکاری لوله فولادی، کاهش نیاز به اتصالات و جوشکاری است که می‌تواند نقاط ضعف ساختار را کاهش دهد و در عین حال نصب سریع‌تری را فراهم کند. همچنین، خمکاری امکان استفاده بهینه از مواد را فراهم می‌کند، زیرا با کاهش ضایعات، هزینه‌های کلی پروژه نیز کاهش می‌یابد.
به طور کلی، خمکاری لوله فولادی روشی مؤثر و کارآمد برای ایجاد شکل‌های دلخواه در پروژه‌های صنعتی است که علاوه بر کاهش هزینه‌ها و زمان، کیفیت و ماندگاری بالایی را نیز تضمین می‌کند.
کاربرد خمکاری لوله فولادی
لوله‌های فولادی خم‌شده به‌دلیل انعطاف‌پذیری و استحکام بالایی که دارند، نقش کلیدی در بسیاری از صنایع ایفا می‌کنند. خمکاری لوله، امکان استفاده از این لوله‌ها در پروژه‌های متنوع و چالش‌برانگیز را فراهم می‌کند. در ادامه به برخی از کاربردهای اصلی این فرآیند اشاره می‌کنیم.
یکی از مهم‌ترین صنایعی که از خمکاری لوله بهره می‌برد، صنعت نفت و گاز است. لوله‌های انتقال گاز و نفت، به دلیل پیچیدگی مسیرها و نیاز به عبور از زمین‌های ناهموار، به طراحی‌های خاصی نیاز دارند. خمکاری لوله این امکان را فراهم می‌کند که لوله‌ها دقیقاً مطابق با این مسیرها شکل داده شوند، بدون اینکه استحکام آن‌ها کاهش یابد.
در ساخت سازه‌ها نیز خمکاری لوله اهمیت ویژه‌ای دارد. بسیاری از ساختمان‌ها و پل‌ها از لوله‌های فولادی خم‌شده برای افزایش زیبایی و استحکام استفاده می‌کنند. این لوله‌ها در ساخت اسکلت‌های فلزی، نرده‌ها و حتی نمای سازه‌ها به کار می‌روند. خمکاری دقیق لوله‌ها در این صنعت، علاوه‌بر صرفه‌جویی در هزینه‌ها، به ایجاد طرح‌های معماری خلاقانه نیز کمک می‌کند.
صنایع خودروسازی یکی دیگر از بخش‌هایی است که از خمکاری لوله فولادی به شکل گسترده‌ای بهره می‌برد. لوله‌های خم‌شده در تولید اگزوز خودروها، سیستم‌های هیدرولیکی و حتی در ساخت شاسی خودروها استفاده می‌شوند. این فرآیند به تولید قطعات با کیفیت بالا و طراحی دقیق کمک می‌کند، در حالی که وزن قطعات را نیز کاهش میدهد.
علاوه بر این صنایع، خمکاری لوله فولادی در موارد دیگری مانند تجهیزات ورزشی، وسایل حمل‌ونقل عمومی و حتی صنایع دریایی کاربرد دارد. این انعطاف‌پذیری و تطبیق‌پذیری، خمکاری لوله را به یکی از پرکاربردترین فرآیندهای صنعتی تبدیل کرده است که نقش بزرگی در پیشبرد فناوری و ساخت‌وساز مدرن دارد.
انواع روش‌های خمکاری لوله
خمکاری لوله با توجه به نوع لوله، ضخامت آن و نیاز پروژه، به روش‌های مختلفی انجام میشود. هر روش مزایا، محدودیت‌ها و کاربردهای خاص خود را دارد. در ادامه، با انواع روش‌های خمکاری لوله و ویژگی‌های هر یک آشنا می‌شوید.
خمکاری گرم
در خمکاری گرم، لوله با استفاده از حرارت بالا تا دمای مشخصی گرم میشود و سپس با استفاده از ابزارهای خاص به شکل دلخواه خم می‌گردد. این روش برای لوله‌هایی با ضخامت بالا که انعطاف‌پذیری کمتری دارند، بسیار مناسب است. گرم کردن لوله باعث میشود که مواد بدون شکستن یا ترک خوردن، به راحتی تغییر شکل دهند. این روش اغلب در صنایع سنگین مانند نفت و گاز و ساخت تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
خمکاری القایی
خمکاری القایی نیز از حرارت استفاده می‌کند، اما این حرارت از طریق جریان الکتریکی القا شده در لوله ایجاد میشود. دقت بالای این روش باعث شده که برای پروژه‌هایی که به خمکاری با زاویه‌های خاص و دقیق نیاز دارند، مانند خطوط لوله‌کشی و تجهیزات پتروشیمی، گزینه‌ای ایده‌آل باشد. از دیگر مزایای خمکاری القایی می‌توان به سرعت بالا و کاهش خطرات ترک خوردگی اشاره کرد.

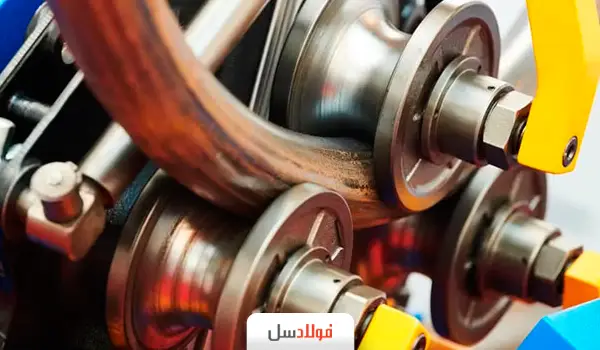

خمکاری غلتکی
در این روش، لوله بین چند غلتک قرار می‌گیرد و با حرکت دادن غلتک‌ها به شکل منحنی درمی‌آید. خمکاری غلتکی برای ایجاد انحناهای بزرگ‌تر و قوس‌های نرم مناسب است و بیشتر در ساخت سازه‌های فلزی، نرده‌ها و قطعات معماری کاربرد دارد. این روش به دلیل فشار یکنواخت غلتک‌ها، لوله را بدون ایجاد تغییرات ناخواسته در سطح آن خم می‌کند.
خمکاری با ماندرل
ماندرل یک ابزار داخلی است که هنگام خمکاری درون لوله قرار می‌گیرد تا از له شدن یا تغییر شکل غیرمطلوب داخل لوله جلوگیری کند. این روش برای لوله‌هایی با دیواره نازک بسیار مناسب است و دقت بالایی دارد. خمکاری با ماندرل به طور گسترده در صنایع خودروسازی، ساخت تجهیزات ورزشی و تولید سیستم‌های هیدرولیکی استفاده میشود.
خمکاری با رام یا پرسی
در این روش، یک ابزار پرسی با فشار به لوله اعمال میشود و آن را به شکل دلخواه خم می‌کند. خمکاری پرسی نسبت به سایر روش‌ها ساده‌تر است و بیشتر برای خم‌های زاویه‌دار و پروژه‌های ساده‌تر، مانند ساخت سیستم‌های آب‌رسانی و لوله‌کشی، مورد استفاده قرار می‌گیرد.
خمکاری فشاری
خمکاری فشاری با وارد کردن فشار از دو طرف لوله انجام میشود. این روش برای خم‌های ساده و زاویه‌دار با دقت متوسط مناسب است. در صنایعی مانند کشاورزی و ساخت ماشین‌آلات سنگین، از این روش برای ایجاد لوله‌های کاربردی استفاده میشود.
هر یک از این روش‌ها با توجه به نیاز پروژه و ویژگی‌های لوله انتخاب می‌شوند. انتخاب روش مناسب می‌تواند علاوه بر افزایش کیفیت و دقت کار، هزینه‌ها و زمان اجرای پروژه را نیز بهینه کند.
ابزار خمکاری لوله
برای خم کردن لوله‌ها به شکل دلخواه، ابزارها و تجهیزات خاصی به کار می‌رود که هر یک نقش مهمی در دقت، کیفیت و نتیجه نهایی دارند. این ابزارها با توجه به روش خمکاری و نوع لوله انتخاب می‌شوند. در ادامه، با مهم‌ترین ابزارهای خمکاری لوله و ویژگی‌های هر یک آشنا می‌شوید.
قالب خمشی
قالب خمشی یا Bending Die، اصلی‌ترین ابزار در فرآیند خمکاری است. این قالب، لوله را در محل خم ثابت نگه می‌دارد و با اعمال نیرو، آن را به شکل منحنی یا زاویه‌دار خم می‌کند. دقت این قالب در ایجاد انحناهای یکدست و هموار، آن را برای صنایع حساسی مانند خودروسازی و ساخت تجهیزات پزشکی مناسب کرده است.
قالب گیره‌ای
قالب گیره‌ای یا Clamp Die، لوله را محکم در جای خود نگه می‌دارد تا هنگام خمکاری جابه‌جا نشود. این قالب نقش مکمل قالب خمشی را ایفا می‌کند و برای خمکاری لوله‌هایی با قطر بزرگ‌تر یا دیواره نازک که مستعد تغییر شکل هستند، بسیار ضروری است.
قالب فشاری
قالب فشاری یا Pressure Die، نیروی اضافی لازم برای خم کردن لوله را فراهم می‌کند. این ابزار در فرآیندهایی که به فشار بالا برای ایجاد خم‌های دقیق نیاز دارند، مانند خمکاری گرم یا ماندرل، کاربرد دارد. قالب فشاری همچنین به کاهش احتمال ترک خوردگی یا تغییر شکل نامطلوب کمک می‌کند.
قالب وایپر
قالب وایپر یا Wiper Die، در لوله‌های نازک و حساس برای جلوگیری از ایجاد چروک یا چین‌خوردگی در سطح داخلی لوله استفاده میشود. این قالب، مخصوصاً در خم‌های با زاویه تند یا لوله‌های فولادی با کیفیت بالا که نیاز به ظاهری بی‌نقص دارند، به کار می‌رود. صنایع هیدرولیک و خودروسازی از کاربردهای رایج این ابزار هستند.
ماندرل
ماندرل یا Mandrel، ابزاری استوانه‌ای است که داخل لوله قرار می‌گیرد و از تغییر شکل یا له شدن دیواره داخلی لوله جلوگیری می‌کند. این ابزار برای لوله‌هایی با دیواره نازک یا خم‌های با شعاع کوچک ایده‌آل است. ماندرل در صنایع پیشرفته مانند تولید سیستم‌های هیدرولیکی و تجهیزات ورزشی کاربرد گسترده‌ای دارد.
هر یک از این ابزارها با توجه به ویژگی‌های لوله و نیاز پروژه انتخاب می‌شوند و تأثیر مستقیمی بر کیفیت و دوام نتیجه نهایی دارند. استفاده از ابزارهای مناسب نه تنها فرآیند خمکاری را تسهیل می‌کند، بلکه از آسیب به لوله و کاهش هزینه‌ها نیز جلوگیری می‌کند.
جمع‌بندی خمکاری لوله
خمکاری لوله شاید در نگاه اول یک فرآیند ساده به نظر برسد، اما همان‌طور که امروز خواندید، دنیایی از تکنیک‌ها، ابزارها و کاربردهای متنوع پشت این فرآیند وجود دارد. از صنایع نفت و گاز گرفته تا خودروسازی و معماری، خمکاری لوله با دقت و مهارت بالا نقش مهمی در پیشبرد پروژه‌های مختلف ایفا می‌کند.
انتخاب روش مناسب خمکاری و استفاده از ابزارهای درست، نه‌تنها کیفیت کار را تضمین می‌کند، بلکه باعث صرفه‌جویی در زمان و هزینه نیز میشود. اگر در حال برنامه‌ریزی برای یک پروژه هستید یا صرفاً می‌خواهید با این حوزه آشنا شوید، درک عمیق از روش‌ها و کاربردهای خمکاری، دیدگاه شما را بازتر خواهد کرد.
