    در دنیای مدرن ساخت و ساز و طراحی داخلی معماری، استفاده از متریال هایی که علاوه بر زیبایی، کارایی هم داشته باشند، اهمیت زیادی پیدا کرده است. یکی از این متریال‌های پرکاربرد، ورق پانچ یا ورق مشبک فلزی است. ساده‌ترین پاسخ به سوال ورق پانچ چیست این است: ورق پانچ در واقع یک ورق فلزی (معمولاً فولادی) است که با دستگاه‌های مخصوص، سوراخ‌کاری و مشبک می‌شود.

    این نوع طراحی باعث می‌شود ورق پانچ، کارایی‌های بیشتری نسبت به یک ورق ساده داشته باشد. در این مقاله، به شکل کامل و تخصصی با ورق پانچ آشنا می‌شویم. اگر می‌خواهید این متریال را بهتر بشناسید یا در فکر استفاده از آن در پروژه‌ خود هستید، این مطلب به شما کمک خواهد کرد.

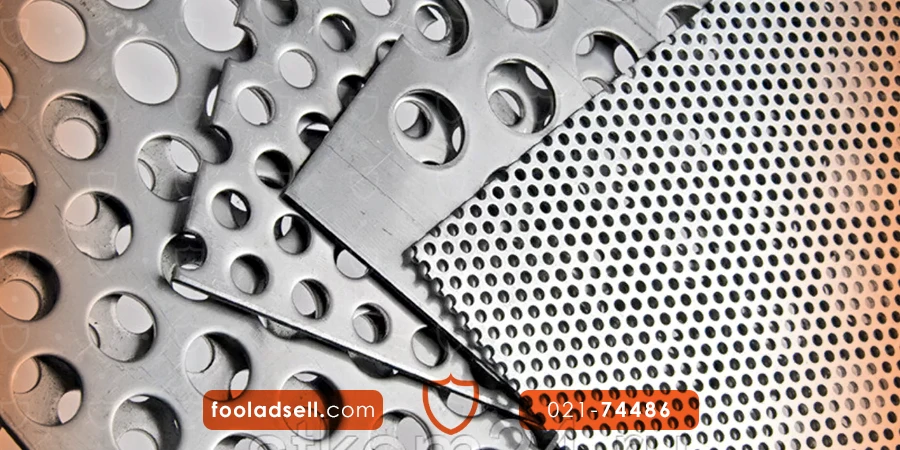

    ورق پانچ (ورق مشبک آهنی) چیست؟

    ورق پانچ که در زبان انگلیسی با عنوان Perforated Metal Sheet شناخته می‌شود، نوعی ورق فلزی است که سطح آن به‌صورت منظم یا غیرمنظم، با اشکال مختلفی مانند دایره، مربع، مستطیل، لوزی یا اشکال سفارشی سوراخ‌کاری (پانچ) شده است. این عملیات سوراخ کاری می‌تواند با استفاده از ماشین‌آلات مکانیکی، هیدرولیکی یا CNC انجام شود و بسته به نوع کاربرد، ضخامت و الگوی مورد نظر، نتایج متفاوتی ارائه دهد.

    ورق پانچ (ورق مشبک آهنی) چیست؟

    در فرآیند طراحی فنی، درک درست از این‌که ورق پانچ چیست، به انتخاب بهینه مصالح کمک می‌کند. ورق پانچ ترکیبی از ماده خام فلزی و فرآیند مهندسی‌شده است. این فرآیند با ایجاد روزنه‌های دقیق، امکان عبور نور، هوا، صوت و مایعات را بدون افت استحکام فراهم می‌کند. ورق مشبک آهنی راه‌حلی مهندسی است. این ورق تعادلی بین مقاومت مکانیکی و سبکی وزن ایجاد می‌کند و علاوه بر زیبایی بصری، عملکرد چندمنظوره‌ای ارائه می‌دهد. این ویژگی‌ها باعث شده‌اند تا ورق پانچ به‌عنوان یک متریال بسیار تطبیق‌پذیر، در صنایعی چون:

    • معماری و نما‌سازی
    • طراحی داخلی و نورپردازی
    • ساخت تجهیزات صنعتی و حفاظتی
    • صنایع کشاورزی و پتروشیمی
    • حمل‌ونقل، ماشین‌آلات و تهویه مطبوع

    به‌طور گسترده مورد استفاده قرار گیرد.

    نحوه تولید ورق پانچ فلزی

    این فرآیند بسته به نوع سوراخ‌ها، ضخامت ورق و حجم تولید، می‌تواند به روش‌های مختلفی انجام شود، اما در حالت کلی، مراحل زیر پایه اصلی تولید ورق پانچ به شمار می‌آیند:

    1. انتخاب متریال اولیه

    در اولین مرحله، نوع فلز بسته به کاربرد نهایی انتخاب می‌شود. رایج‌ترین متریال‌ها شامل:

    • فولاد نرم یا کربنی (Mild Steel)
    • فولاد ضدزنگ (Stainless Steel)
    • آلومینیوم
    • ورق گالوانیزه

    هرکدام از این ورق های فولادی بسته به محیط استفاده، مقاومت به خوردگی، زیبایی یا خواص مکانیکیبرای ساخت ورق پانچ انتخاب می‌شوند. باید توجه داشته باشید که قیمت ورق سیاه به عنوان ماده اولیه برای تولید انواع ورق پانچی در قیمت نهایی محصول تاثیر دارد.

    2. طراحی الگو و الگوی سوراخ‌کاری

    پیش از تولید، مهندسان تولید یا طراحان صنعتی با نرم‌افزارهای کامپیوتری، الگوی دقیق سوراخ‌کاری (از نظر شکل، اندازه، فاصله و تراکم) را طراحی می‌کنند. این الگوها می‌توانند به صورت استاندارد یا سفارشی باشند.

    3. پانچ‌کاری (سوراخ‌کاری)

    اصلی ترین مرحله تولید ورق پانچ، پانچ‌کاری ورق فولادی است. بسته به نوع پروژه و تیراژ تولید، از سه روش رایج استفاده می‌شود:

    1. پانچ مکانیکی (Mechanical Punching)
      با استفاده از دستگاه‌های پرسی که پانچ و ماتریس مخصوص دارند، فرآیند سوراخ‌کاری به‌صورت سری و پیوسته انجام می‌شود.
    2. پانچ CNC
      در این روش از دستگاه‌های کنترل عددی کامپیوتری برای پانچ با دقت بسیار بالا و سرعت متغیر استفاده می‌شود. این روش برای طرح‌های پیچیده یا تیراژ پایین مناسب است.
    3. لیزرکات یا واترجت (در برخی موارد خاص)
      برای برش‌های دقیق با طرح‌های خاص یا بدون ایجاد تغییرات حرارتی در لبه‌های ورق، گاهی از لیزر یا برش با آب فشار قوی استفاده می‌شود.

    4. پرداخت نهایی و تمیزکاری

    پس از سوراخ‌کاری، لبه‌ها ممکن است دچار زبری، پلیسه یا تغییر شکل شده باشند. بنابراین مرحله پرداخت انجام می‌شود تا لبه‌ها صاف و ایمن شوند. در صورت نیاز، عملیات آبکاری، رنگ‌آمیزی یا گالوانیزه گرم نیز برای افزایش دوام و زیبایی انجام می‌گیرد.

    مراحل و نحوه تولید ورق پانچ و مشبک

    انواع‌ ورق پانچ

    ورق مشبک آهنی را می‌توان بر اساس شکل سوراخ‌ها و نوع متریال استفاده شده دسته‌بندی کرد. باید در نظر داشته باشیم که هر یک از این دسته‌بندی‌ها ویژگی‌های خاص خود را دارند که بسته به نوع کاربرد، شرایط محیطی و نیاز طراحی، انتخاب می‌شوند.

    انواع ورق پانچ از نظر شکل سوراخ‌ها

    این نوع ورق فولادی با قابلیت شخصی‌سازی بالا، در اشکال و الگوهای متنوعی تولید می‌شود که هرکدام بسته به نیاز پروژه، کاربرد ویژه‌ای دارند. در ادامه با انواع ورق پانچی از نظر شکل سوراخ‌ها آشنا می‌شویم.

    • ورق پانچ با سوراخ دایره‌ای رایج‌ترین انواع ورق پانچی است. در این نوع، سوراخ‌هایی به‌شکل دایره و با فواصل منظم یا متغیر روی ورق ایجاد می‌شود. این مدل، به دلیل توزیع یکنواخت تنش و مقاومت ساختاری بالا، در کاربردهای متنوعی مثل تهویه، صداگیری، فیلترسازی و طراحی نما بسیار پرکاربرد است. همچنین پانچ دایره‌ای امکان عبور موثر هوا و نور را فراهم می‌کند.

    ورق پانچ با سوراخ دایره‌ای

    • ورق پانچ با سوراخ مربعی انتخابی مناسب برای طراحی‌های مدرن و کاربردهای دکوراتیو است. ظاهر هندسی و دقیق این نوع ورق باعث می‌شود که در ساخت مبلمان شهری، سازه‌های سبک و حتی تابلوهای تبلیغاتی جلوه‌ای خاص داشته باشد.

    ورق پانچ مربعی

    • ورق مشبک آهنی با سوراخ لوزی (الماسی) معمولاً برای استفاده در محیط‌هایی است که نیاز به سطحی ضدلغزش یا مقاوم دارند. این نوع سوراخ‌کاری، علاوه بر جلوه بصری خاص، باعث تقویت ساختار ورق در برابر خمش می‌شود. از این ورق‌ها در ساخت حفاظ، پلکان‌های صنعتی، کف‌پوش‌ها و قفسه‌های انبار استفاده می‌شود.

    ورق مشبک آهنی با سوراخ لوزی

    • ورق پانچ با سوراخ مستطیلی یا بیضی‌شکل بیشتر در جاهایی کاربرد دارد که نیاز به عبور کابل، سیال یا تهویه هدایت‌شده وجود دارد. این شکل از پانچ‌کاری به‌ویژه در تابلوهای برق، سیستم‌های تهویه صنعتی و صنایع خودروسازی کاربرد دارد. شکل کشیده‌ی سوراخ‌ها باعث کاهش وزن کلی ورق نیز می‌شود.

    ورق پانچ با سوراخ مستطیلی یا بیضی‌شکل

    ورق پانچ با طرح‌های سفارشی دسته‌ای خاص از ورق‌های پانچ هستند که با توجه به نیاز مشتری طراحی می‌شوند. این طرح‌ها می‌توانند شامل لوگو، اشکال گرافیکی، تایپوگرافی یا الگوهای نامتقارن باشند. از این ورق‌ها در پروژه‌های معماری خاص، طراحی فضاهای هنری و ساخت سازه‌های خاص در نمایشگاه‌ها یا فضاهای تجاری استفاده می‌شود.

    ورق پانچ کششی از انواع پرکاربرد ورق‌های مشبک است که در فرآیند تولید آن فلز بدون برداشتن پرس‌کاری، تنها با برش‌های منظم شکاف می‌خورد و سپس با کشش، به شکل لوزی یا الماسی باز می‌شوند. این نوع ورق بدون اتلاف مواد اولیه، ساختاری مستحکم، سبک و یکپارچه داشته باشد. ورق پانچ کششی برای اجرای سطوح ضدلغزش، کف‌سازی صنعتی، نرده‌های محافظ، فیلترها مورد استفاده قرار گیرد.

    انواع ورق پانچ از نظر جنس متریال

    بعد از بررسی اینکه انواع طرح های ورق پانچ چیست، بهتر است با تفاوت‌های آن از نظر جنس متریال آشنا شویم. نوع فلز پایه، تأثیر مستقیمی بر دوام، وزن، مقاومت به خوردگی و حتی زیبایی ظاهری ورق دارد. به همین دلیل انتخاب جنس مناسب، یکی از مهم‌ترین مراحل در تهیه انواع ورق پانچی به شمار می‌رود.

    ورق پانچ آهنی رایج‌ترین و اقتصادی‌ترین نوع این محصول است. این ورق‌ها از فولاد ساده کربنی ساخته می‌شوند و مقاومت مکانیکی قابل قبولی دارند. به‌دلیل قیمت مناسب و قابلیت رنگ‌پذیری یا گالوانیزه شدن، در پروژه‌های صنعتی، ساخت قطعات عمومی و همچنین زیرساخت‌های عمرانی کاربرد وسیعی دارند.

    ورق پانچ استیل از جنس فولاد ضدزنگ ساخته می‌شود و دارای مقاومت بسیار بالا در برابر رطوبت، زنگ‌زدگی و مواد شیمیایی است. این ویژگی‌ها باعث شده‌اند تا در صنایع غذایی، بهداشتی، دارویی و محیط‌های مرطوب مثل استخرها و فضاهای روباز به‌کار گرفته شود. همچنین ظاهر براق و تمیز آن، ورق مشبک آهنی را به انتخابی لوکس برای طراحی داخلی و معماری مدرن تبدیل کرده است.

    ورق پانچ استیل

    ورق پانچ آلومینیومی با وزن کم و مقاومت بالا در برابر خوردگی، گزینه‌ای ایده‌آل برای پروژه‌هایی است که کاهش وزن در آن‌ها اهمیت دارد. از این ورق‌ها در ساخت سازه‌های سبک، سقف‌های کاذب، پنل‌های تهویه، بدنه وسایل نقلیه و تجهیزات خنک‌کننده استفاده می‌شود. قابلیت بازیافت و هدایت حرارتی بالا از دیگر ویژگی‌های مثبت آن است.

    ورق پانچ آلومینیومی

    ورق پانچ گالوانیزه نوعی ورق آهنی است که با پوششی از روی (Zinc) پوشانده شده تا در برابر زنگ‌زدگی مقاوم شود. این نوع ورق در فضاهای نیمه‌مرطوب، تجهیزات گلخانه‌ای، سقف‌های شیروانی و تابلوهای فضای باز استفاده می‌شود. عمر مفید بالا و هزینه مناسب، مزیت‌های اصلی این نوع متریال هستند.

    ورق پانچ گالوانیزه

    ورق پانچ مسی یا برنجی بیشتر در طراحی‌های لوکس یا هنری کاربرد دارند. این ورق‌ها به‌خاطر ظاهر خاص، رنگ گرم و قابلیت شکل‌پذیری بالا، در دکوراسیون داخلی، تزئینات معماری و ساخت آثار هنری مورد استفاده قرار می‌گیرند. البته به‌دلیل قیمت بالا، کاربرد آن‌ها محدودتر است و بیشتر برای پروژه‌های خاص مورد استفاده قرار می‌گیرند.

    ورق پانچ مسی یا برنجی

    کاربرد ورق پانچ فلزی

    ورق مشبک آهنی به‌دلیل انعطاف بالا در طراحی، مقاومت مکانیکی مناسب، عبورپذیری هوا و نور، و همچنین قابلیت سفارشی‌سازی بالا، در طیف گسترده‌ای از صنایع و پروژه‌ها مورد استفاده قرار می‌گیرند. در ادامه، مهم‌ترین حوزه‌های کاربردی این نوع ورق را بررسی می‌کنیم:

    1. معماری و طراحی نما
      یکی از مهم‌ترین کاربردهای انواع ورق پانچ در معماری مدرن است. استفاده از ورق‌های مشبک فلزی در نمای ساختمان‌ها باعث ایجاد جلوه‌ای مدرن و صنعتی می‌شود، ضمن اینکه امکان تهویه طبیعی و عبور نور کنترل‌شده را هم فراهم می‌کند. این ورق‌ها به‌خاطر قابلیت سفارشی‌سازی طرح و رنگ، به‌راحتی می‌توانند با کانسپت‌های متنوع معماری هماهنگ شوند.
    2. طراحی داخلی و نورپردازی
      ورق‌های پانچ در دکوراسیون داخلی نیز کاربرد زیادی دارند. از این ورق‌ها در ساخت پارتیشن، سقف‌های کاذب، پوشش دیوار، بدنه آسانسور یا حتی در طراحی لامپ‌ها و سیستم‌های نورپردازی استفاده می‌شود. الگوهای مشبک باعث می‌شوند نور به‌صورت فیلترشده از میان آن عبور کند و جلوه‌ای چشم‌نواز به فضا ببخشد.
    3. صنایع تهویه مطبوع و فیلترسازی
      قابلیت عبور هوا و مایعات از سوراخ‌های منظم، باعث شده تا انواع ورق پانچ به عنوان یک عنصر کلیدی در ساخت سیستم‌های تهویه، هواکش‌های صنعتی، و فیلترهای هوا و روغن کاربرد داشته باشد. این ورق‌ها در عین سبکی، استحکام کافی برای تحمل فشار جریان هوا را نیز دارند.
    4. صنایع خودروسازی و حمل‌ونقل
      برای بسیاری از مهندسان، پاسخ به این که علت استفاده از ورق پانچ چیست، وزن پایین و مقاومت بالای این صفحات فولادی است. در ساخت قطعات خودرو، واگن‌های قطار، بدنه اتوبوس‌ها یا هواپیماها، از ورق‌های پانچ برای کاهش وزن، تهویه و زیباسازی استفاده می‌شود. کاهش وزن بدون افت مقاومت، به‌ویژه در حمل‌ونقل مدرن، یک مزیت بسیار مهم است که ورق پانچ به‌خوبی آن را فراهم می‌کند.
    5. فضاهای شهری و مبلمان محیطی
      ورق پانچ نقش مهمی در طراحی شهری دارد؛ از ساخت نیمکت، سطل زباله، تابلوهای شهری، ایستگاه‌های اتوبوس تا سقف‌های توری در پارک‌ها و محوطه‌سازی. ظاهر جذاب، مقاومت بالا در برابر شرایط جوی و امکان طراحی خلاقانه، دلیل محبوبیت آن در این حوزه است.
    6. کاربرد در صنعت کشاورزی و دامداری
      در ساخت گلخانه‌ها، قفسه‌های نگهداری، پوشش تهویه دامداری و همچنین تجهیزات آبیاری، ورق پانچ به‌عنوان ماده‌ای مقاوم و مقرون‌به‌صرفه مورد استفاده قرار می‌گیرد. وجود سوراخ‌های دقیق، باعث عبور مناسب جریان هوا و نور در این فضاها می‌شود.

    کاربرد ورق پانچ فلزی در صنایع خودروسازی

    مزایا استفاده از ورق پانچ

    ورق مشبک آهنی فقط به خاطر ظاهر متفاوت محبوب نیستند، بلکه مجموعه‌ای از مزیت‌های فنی، اقتصادی و زیبایی‌شناختی باعث شده تا در انواع پروژه‌های صنعتی، ساختمانی، طراحی و… جایگاه ویژه‌ای پیدا کنند. در ادامه به مهم‌ترین مزایای استفاده از انواع ورق پانچ می‌پردازیم:

    • وزن سبک با حفظ استحکام
      سوراخ‌کاری در ورق باعث کاهش وزن کلی آن می‌شود، بدون اینکه مقاومت مکانیکی به‌شکل چشم‌گیری کاهش پیدا کند. این ویژگی، به‌ویژه در حمل‌ونقل، خودروسازی و ساخت سازه‌های سبک، اهمیت بالایی دارد و به بهینه‌سازی مصرف انرژی و کاهش هزینه‌های حمل و نصب کمک می‌کند.
    • قابلیت تهویه و عبور نور یا مایعات
      از آنجایی که ورق پانچ دارای سوراخ‌های متقارن و منظم است، امکان عبور جریان هوا، نور، یا حتی مایعات از آن وجود دارد. همین ویژگی باعث کاربرد گسترده در فیلترسازی، تهویه، پوشش نمای ساختمان و سیستم‌های روشنایی شده است.
    • زیبایی بصری و تنوع در طراحی
      یکی از دلایل محبوبیت بالای این ورق‌ها در معماری و دکوراسیون داخلی، جلوه‌ی خاص آن‌هاست. وجود الگوهای هندسی منظم یا حتی سفارشی‌سازی‌شده، ظاهری مدرن و صنعتی ایجاد می‌کند که با نورپردازی خلاقانه، جذابیت آن چند برابر می‌شود.
    • تنوع در جنس و ضخامت
      ورق پانچ می‌تواند از جنس فولاد، استیل، آلومینیوم، گالوانیزه، یا حتی فلزات خاص مثل مس و برنج تولید شود. همچنین بسته به نوع کاربرد، در ضخامت‌های مختلف پانچ می‌شود.
    • سهولت در نصب و نگهداری
      به‌دلیل وزن کم و فرم‌پذیری بالا، نصب ورق پانچ نسبتاً ساده است. همچنین، بسته به نوع فلز پایه، می‌توان آن را در برابر خوردگی مقاوم‌سازی کرد (مثلاً با رنگ، پوشش پودری یا گالوانیزه)، که در نتیجه نیاز به نگهداری کمتری خواهد داشت.
    • دوام بالا در برابر شرایط محیطی
      ورق‌های پانچ، خصوصاً مدل‌های استیل و گالوانیزه، در برابر عوامل محیطی مثل رطوبت، گردوغبار، اشعه UV و ضربه مقاومت بالایی دارند. این ویژگی، آن‌ها را برای استفاده در فضای باز، مکان‌های صنعتی یا پروژه‌های عمرانی ایده‌آل می‌سازد.
    • قابلیت بازیافت و سازگاری با محیط‌زیست
      اکثر ورق مشبک آهنی قابلیت بازیافت کامل دارند، به‌ویژه آلومینیوم و استیل. این مزیت باعث می‌شود که استفاده از آن‌ها در پروژه‌هایی با رویکرد سبز و پایدار (Green Building) مورد توجه ویژه قرار بگیرد.

    ورق پانچ فلزی، فراتر از یک قطعه‌ی ساده‌ی فلز سوراخ‌دار است؛ این محصول، ترکیبی هوشمندانه از مهندسی، طراحی و کارکرد است که در صنایع گوناگون نقش مهمی ایفا می‌کند. با شناخت درست ورق پانچ، متوجه می‌شویم که این ورق فولادی از معماری مدرن گرفته تا صنایع سنگین، از طراحی داخلی تا تجهیزات فنی و مهندسی، به خوبی نقش مهمی پیدا کرده اند.

    مزایا استفاده از ورق پانچ

    به طور خلاصه اگر بخواهیم بگوییم موارد با اهمیت در انتخاب ورق پانچ چیست، باید به نوع کاربرد، محیط استفاده، جنس متریال و شکل سوراخ‌ها توجه داشته باشیم. پیشنهاد می‌شود برای دریافت مشاوره دقیق‌تر با متخصصان و کارشناسان فولادسل مشورت کنید تا بهترین انتخاب را متناسب با پروژه‌تان داشته باشید. با انتخاب درست، می‌توانید از مزایای فنی و زیبایی‌شناختی این محصول به‌طور کامل بهره‌مند شوید.
