بتن به دلیل سهولت اجرا، دوام بالا، مقاومت در برابر آتش‌سوزی و نیاز کم به نگهداری، یکی از پرکاربردترین مصالح ساختمانی در پروژه‌های عمرانی است. با این حال، بتن یک ضعف اساسی دارد: در برابر نیروهای کششی مقاومت اندکی از خود نشان می‌دهد. این ضعف می‌تواند در شرایطی مانند زلزله، تغییرات دمایی یا نیروهای ناگهانی، منجر به ترک خوردگی یا حتی شکست بتن شود.
برای جبران این ضعف، بتن با آرماتور تقویت می‌شود. آرماتورها میلگردهای فولادی هستند که درون بتن قرار می‌گیرند تا مقاومت آن را در برابر نیروهای کششی افزایش دهند و از ترک خوردن آن جلوگیری کنند. استفاده از آرماتور دوام سازه‌های بتنی را افزایش داده و پایداری و ایمنی آنها را در برابر حوادث طبیعی به طور چشمگیری بهبود می‌دهد. در این مقاله، توضیح می‌دهیم که آرماتور چیست و چرا مسلح کردن بتن ضروری است. شناخت انواع آرماتور و کاربردهای آنها به شما کمک می‌کند تا بتوانید با درک بهتر نیاز پروژه، انتخابی آگاهانه و مناسب داشته باشید.
آرماتور چیست؟
آرماتور (به انگلیسی steel reinforcement bar یا به اختصار rebar) به میلگردها یا سیم‌های فولادی گفته می‌شود که پیش از بتن‌ریزی درون سازه قرار می‌گیرند تا مقاومت بتن را در برابر ترک‌خوردگی و شکست افزایش دهند. این اجزای فولادی نقش مهمی در تقویت سازه‌های بتنی دارند و کمک می‌کنند تا سازه بتواند در برابر بارهای سنگین، تغییرات دمایی یا نیروهای محیطی، پایداری خود را حفظ کند.
برای درک بهتر عملکرد آرماتور، دانستن تفاوت میلگرد و آرماتور اهمیت دارد. میلگرد یک میله فولادی با سطح مقطع دایره‌ای است که به عنوان ماده اولیه در ساخت آرماتور کاربرد دارد. اما وقتی مجموعه‌ای از میلگردها پس از گذراندن مراحلی مانند برش، خم‌کاری و اتصال (با سیم مفتول یا جوش) به شکل شبکه‌ای منظم درآمده و در فرایند بتن‌ریزی مورد استفاده قرار می‌گیرند، به این مجموعه، آرماتور گفته می‌شود.
پیش از بررسی آنکه آرماتوربندی چیست، لازم است بدانیم چرا به این کار نیاز داریم. هدف از استفاده از آرماتور، افزایش مقاومت کششی بتن است. بتن به طور طبیعی در برابر فشار، مانند وزن سازه، مقاوم است. اما وقتی در معرض نیروهای کششی قرار می‌گیرد، عملکرد ضعیفی دارد. در واقع، استحکام کششی بتن تنها حدود %15-10 استحکام فشاری آن است. بنابراین، اگر بتن تقویت نشود، ممکن است در برابر نیروهای کششی و خمشی به راحتی ترک بخورد یا حتی بشکند. به همین دلیل، از آرماتور برای تقویت استحکام کششی بتن استفاده می‌شود.
آرماتور معمولا از فولاد کربنی ساخته می‌شود که مقاومت کششی بالایی دارد. در مقایسه با بتن ساده، فولاد 100 تا 140 برابر استحکام کششی بیشتری دارد. بنابراین، هنگامی که بتن مسلح تحت کشش قرار می‌گیرد، این آرماتور است که تنش‌ها را جذب کرده و از ایجاد و گسترش ترک در سازه جلوگیری می‌کند. علاوه بر این، فولاد و بتن ضریب انبساط حرارتی تقریبا یکسانی دارند؛ به این معنا که با افزایش یا کاهش دما تقریبا به یک اندازه منبسط یا منقبض می‌شوند. این ویژگی باعث می‌شود که ترکیب بتن و آرماتور در شرایط محیطی مختلف، پایداری خود را حفظ کند و دچار ترک یا جدایش نشود.

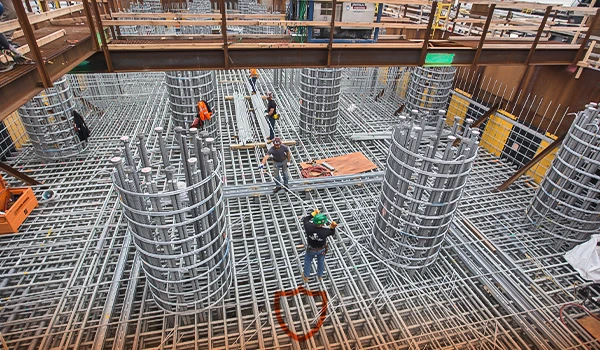

جانمایی و فاصله‌گذاری صحیح آرماتورها درون سازه برای عملکرد مناسب آن اهمیت بسیاری دارد. آرماتورها معمولا در نقاطی از سازه قرار می‌گیرند که بیشترین کشش را تحمل می‌کنند: مانند نواحی میانی یا تحتانی تیرها، دال‌ها یا ستون‌ها. برای مثال، در تیرهای بتنی، بخش فوقانی تیر، تحت فشار و بخش پایینی آن تحت کشش قرار دارد. بنابراین، قرار دادن میلگردها در نیمه پایینی، استحکام تیر در برابر کشش را افزایش داده و از ایجاد ترک در بتن جلوگیری می‌کند.
انواع آرماتور
آرماتورها در انواع مختلفی تولید می‌شوند که هر کدام با توجه به نیازهای فنی، اقتصادی و شرایط اجرایی پروژه‌های ساختمانی و عمرانی انتخاب می‌شوند. هر نوع آرماتور دارای ویژگی‌ها و کاربردهای خاص خود است و بسته به نوع سازه، محیط اجرا و استانداردهای طراحی، عملکرد متفاوتی از خود نشان می‌دهد. در فرایند انتخاب آرماتور، باید عواملی مانند دوام، مقاومت در برابر خوردگی، سهولت نصب، قیمت روز میلگرد و انطباق با آیین‌نامه‌های ساختمانی مورد توجه قرار گیرد تا ایمنی و کارایی سازه به‌طور کامل تامین شود. در ادامه، رایج‌ترین انواع آرماتور معرفی شده‌اند:
آرماتور ساخته‌شده از میلگرد فولادی

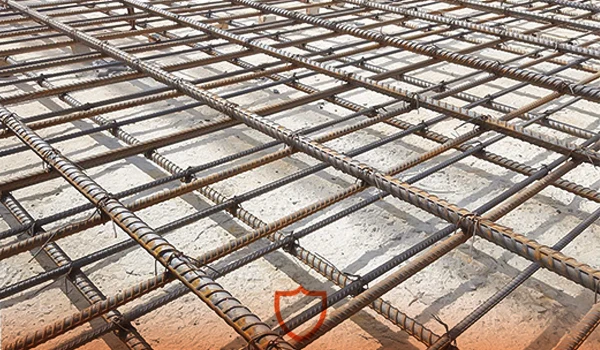

میلگردهای فولادی، رایج‌ترین نوع آرماتور در صنعت ساخت‌وساز هستند و به طور گسترده، برای تقویت اجزای بتنی مانند ستون‌ها، تیرها، دال‌ها و فونداسیون‌ها استفاده می‌شوند. این میلگردها پیش از بتن‌ریزی با چیدمان شبکه‌ای منظم به هم متصل شده و مقاومت بتن را در برابر نیروهای کششی افزایش می‌دهند.
یکی از ویژگی‌های مهم میلگردهای فولادی انعطاف‌پذیری در طراحی سازه است. میلگردها به راحتی خم یا شکل داده می‌شوند تا با هندسه سازه همخوانی پیدا کنند. این انعطاف‌پذیری امکان اجرای طرح‌های معماری متنوع را در ابعاد مختلف فراهم می‌کند.
از نظر جنس، اغلب آرماتورها از فولاد کربنی با استحکام متوسط تا بالا تولید می‌شوند. این نوع میلگردها مقاومت کششی و خمشی بالایی دارند و در قطرها و گریدهای مختلفی (گرید A2 تا A4) تولید می‌شوند تا متناسب با شرایط پروژه مورد استفاده قرار گیرند. با این حال، میلگردهایی با جنس‌های جایگزین مانند پلیمر تقویت‌شده با فایبرگلاس (GFRP) نیز وجود دارند که علی‌رغم مقاومت بالا در برابر خوردگی، به دلیل قیمت بالاتر، تنها در برخی پروژه‌های خاص کاربرد دارند.
برای افزایش چسبندگی بتن به فولاد، از میلگردهای آجدار برای ساخت آرماتور استفاده می‌شود. الگوهای آجی روی سطح میلگرد باعث افزایش اصطکاک میان فولاد و بتن شده و از لغزش آنها نسبت به یکدیگر جلوگیری می‌کند. در نتیجه، بتن و فولاد به‌صورت یکپارچه عمل کرده و مقاومت سازه در برابر نیروهای وارده به شکل چشمگیری افزایش می‌یابد.
از نظر شکل و اندازه، میلگردهای فولادی به صورت کلافی یا شاخه‌ای عرضه می‌شوند. میلگردهای کلافی قطری کمتر از 12 میلیمتر دارند و به دلیل انعطاف‌پذیری بالاتر معمولا برای بستن میلگردها با سیم آرماتوربندی، اجرای شبکه‌های آرماتوری سبک در دال‌های کف و سقف، یا پر کردن فضاهای باریک استفاده می‌شود. میلگردهای شاخه‌ای ضخیم‌تر هستند و برای تحمل بار در تیرها، ستون‌ها، فونداسیون‌ها، دیوارهای برشی و در سازه‌های سنگین‌تری مانند پل‌ها، سدها، تونل‌ها و مخازن بتنی مورد استفاده قرار می‌گیرند.
یکی از چالش‌های استفاده از آرماتورهای فولادی، حساسیت به خوردگی در تماس با رطوبت و هوا است. زنگ‌زدگی می‌تواند مقاومت سازه را کاهش داده و در نهایت منجر به ایجاد ترک در بتن شود. برای مقابله با این مشکل، از روکش‌هایی مانند اپوکسی یا گالوانیزه (پوشش روی) استفاده می‌شود. آرماتورهای گالوانیزه دوام بیشتری در برابر خوردگی دارند، اما گران‌تر از نوع اپوکسی هستند. در شرایطی که نیاز به مقاومت حداکثری در برابر خوردگی و زنگ‌زدگی وجود دارد، از میلگردهای ضد زنگ (استنلس استیل) برای ساخت آرماتور استفاده می‌شود. با این حال، این نوع آرماتور هزینه بالاتری دارد.
در جدول زیر انواع میلگردهایی که در ساخت آرماتور مورد استفاده قرار می‌گیرند، بر اساس جنس، سطح و مشخصات فنی دسته‌بندی شده‌اند:
| انواع میلگرد در آرماتوربندی |
| بر اساس شکل ظاهری |
ساده |
| آجدار |
| بر اساس اندازه |
کلاف (قطر کمتر از 12 میلیمتر) |
| شاخه‌ای (قطر بیشتر از 14 میلیمتر) |
| بر اساس جنس |
فولاد کربنی |
| اپوکسی |
| گالوانیزه |
| پلیمر تقویت شده با فایبرگلاس (GFRP) |

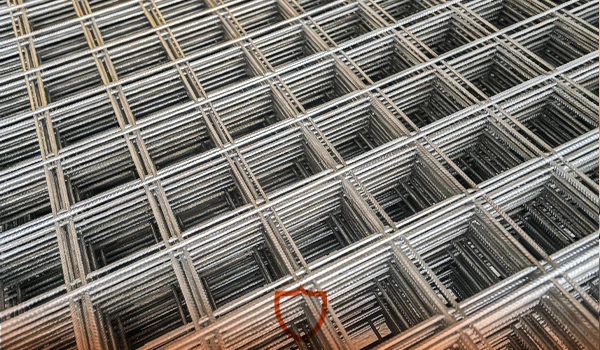

مش یا توری فولادی
مش یا توری فولادی، شبکه منظمی از سیم‌های فولادی طولی و عرضی است که در نقاط تقاطع به یکدیگر جوش داده شده‌اند. نقاط جوش‌خورده باعث ایجاد اتصال مکانیکی قوی با بتن شده و مقاومت آن را در برابر تنش‌های کششی و ترک خوردگی افزایش می‌دهند. قطر سیم‌ها در اغلب موارد یکسان است و الگوهای منظم مربعی یا مستطیلی ایجاد می‌کنند.
مش‌های فولادی عمدتا برای تقویت دال‌های بتنی، دیوارها، فونداسیون‌ها و قطعات پیش ساخته مورد استفاده قرار می‌گیرند. آنها در لایه میانی بتن قرار می‌گیرند تا بارهای وارده را به‌طور یکنواخت توزیع کرده و از ایجاد ترک یا شکست در برابر نیروهای وارده جلوگیری کنند.
مش‌ها در ابعاد، چشمه‌ها و قطرهای متنوع، متناسب با نیازهای طراحی و شرایط بارگذاری سازه تولید می‌شوند. این نوع آرماتورها معمولا به صورت پیش‌ساخته در واحدهای صنعتی تولید می‌شوند تا کیفیت بالا و یکنواختی آنها تضمین شود. حمل و نقل آسان، نصب سریع و کاهش هزینه‌های نیروی کار، از دیگر مزایای مهم استفاده از مش در پروژه‌های عمرانی است.
فولاد پیش‌تنیده
در آرماتور فولاد پیش‌تنیده، کابل‌ها یا میلگردهای فولادی پیش از بتن‌ریزی تحت کشش قرار می‌گیرند. پس از اینکه بتن سفت شد، این کشش آزاد می‌شود و نیرو از طریق تماس و اصطکاک بین فولاد و بتن به سازه منتقل می‌گردد. این روش باعث می‌شود درون بتن، تنش فشاری دائمی به‌وجود بیاید که در برابر نیروهای کششی وارده مقاومت کرده و از ترک‌خوردگی جلوگیری کند. در واقع، فشرده‌سازی اولیه بتن کمک می‌کند که اگر سازه تحت بار قرار گرفت، ترک‌ها یا ایجاد نشده، یا بسیار محدود و کنترل‌شده ظاهر شوند.
فولاد پیش‌تنیده مقاومت و دوام سازه را افزایش می‌دهد و بیشتر در سازه‌هایی مانند پل‌ها، دال‌های بتنی و تیرهای پیش‌ساخته به کار می‌رود که دهانه بلند یا بارگذاری سنگین دارند.
بتن مسلح به الیاف فولاد
در این روش، از الیاف نازک فولادی به جای میلگرد برای تقویت بتن استفاده می‌شود. این الیاف که طول کوتاهی دارند، به صورت تصادفی با بتن مخلوط می‌شوند و مقاومت بتن را در چند جهت افزایش می‌دهند. افزودن این الیاف باعث افزایش مقاومت کششی، کاهش ترک‌های ریز و بهبود دوام بتن می‌شود. از این نوع بتن مسلح معمولا در دال‌های صنعتی، کف‌سازی‌ها، آسفالت‌های بتنی و مواردی استفاده می‌شود که نیاز به مقاومت بالا در برابر سایش و ترک‌خوردگی وجود دارد.
کاربرد آرماتور
آرماتورهای فولادی یکی از عناصر کلیدی در ساخت و ساز مدرن هستند و با افزایش مقاومت کششی بتن، نقش مهمی در ارتقای استحکام، دوام و ایمنی سازه‌های بتنی ایفا می‌کنند. از ساختمان‌های مسکونی و تجاری گرفته تا پل‌ها، سدها، بزرگراه‌ها، اسکله‌ها و سکوهای صنعتی، آرماتورها به‌طور گسترده در پروژه‌های عمرانی و زیرساختی مورد استفاده قرار می‌گیرند. مهم‌ترین کاربردهای آرماتور عبارتند از:
- افزایش استحکام سازه بتنی: بتن به طور ذاتی در برابر فشار مقاوم است، اما در برابر کشش عملکرد ضعیفی دارد و مستعد ترک‌خوردگی است. آرماتور با جذب تنش‌های کششی و خمشی، این ضعف را جبران کرده و به سازه امکان می‌دهد بدون شکست، بارهای مختلف را تحمل کند.
- جلوگیری از ترک‌خوردگی بتن: در طول زمان، عوامل مختلفی مانند تغییرات دمایی، خشک‌شدگی بتن یا بارهای خارجی ممکن است موجب ایجاد ترک در سازه شوند. استفاده از آرماتور باعث تقویت نقاط حساس بتن و کاهش تعداد و شدت ترک‌ها می‌شود. همچنین، انبساط و انقباض دال بتنی در اثر تغییرات دما نیز با تعبیه آرماتور بهتر کنترل می‌شود.
- توزیع یکنواخت نیرو در بتن: آرماتور کمک می‌کند که بارهای وارده به‌طور یکنواخت در سطح بتن توزیع شود. این ویژگی از تمرکز تنش در یک نقطه و شکست موضعی جلوگیری می‌کند، به‌ویژه در سازه‌هایی که تحت وزن‌های سنگین یا تنش‌های متناوب قرار دارند.
- حداقل کردن نیاز به بتن: بدون استفاده از آرماتور، برای رسیدن به مقاومت کافی باید از بتن با ضخامت بیشتر استفاده کرد که این موضوع موجب افزایش وزن، مصرف مصالح، هزینه و اشغال فضا می‌شود. استفاده از آرماتور امکان کاهش ضخامت بتن را فراهم می‌کند و در عین حال توان باربری سازه را افزایش می‌دهد. این ویژگی اجرای دهانه‌های بزرگ‌تر، طبقات بلندتر و سازه‌های سبک‌تر را ممکن می‌سازد.
- افزایش دوام و طول عمر سازه: استفاده از آرماتور نه تنها مقاومت بتن را در برابر تنش‌ها افزایش می‌دهد، بلکه با کاهش ترک‌خوردگی، دوام کلی سازه را بهبود می‌دهد. در نتیجه، سازه عمر مفید بیشتری خواهد داشت و هزینه‌های تعمیر و نگهداری در بلندمدت کاهش می‌یابد.
- مقاوم‌سازی در برابر زلزله و بلایای طبیعی: یکی از مهم‌ترین مزایای استفاده از آرماتور، افزایش ایمنی سازه در برابر بلایای طبیعی مانند زلزله، سیل و طوفان است. آرماتورهای فولادی به دلیل چقرمگی و خاصیت جذب انرژی، می‌توانند نیروی حاصل از زمین‌لرزه را جذب و مستهلک کنند. این ویژگی خطر فروپاشی سازه در زمان زلزله را به‌طور چشمگیری کاهش می‌دهد.

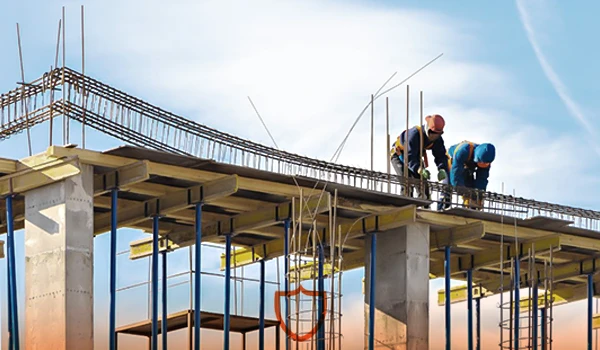

نحوه اجرا آرماتور
آرماتوربندی یکی از مهم‌ترین مراحل اجرای سازه‌های بتنی است، زیرا تامین مقاومت کششی بتن تا حد زیادی به اجرای صحیح این مرحله بستگی دارد. نحوه اجرای آرماتور باید کاملا مطابق با نقشه‌های سازه‌ای، آیین‌نامه‌ها و اصول اجرایی باشد. حتی کوچک‌ترین اشتباه در جانمایی، خم‌کاری یا اتصال میلگردها می‌تواند عملکرد سازه را تضعیف کرده و ایمنی آن را به خطر بیندازد. به طور کلی، اجرای آرماتور شامل مراحل زیر است:
- برنامه‌ریزی و طراحی: پیش از آغاز عملیات اجرایی نصب آرماتور، طراحی و برنامه‌ریزی دقیق انجام می‌شود. این طراحی شامل تعیین نوع، قطر، گرید و فاصله میلگردها بر اساس عوامل مختلفی مانند نوع سازه، ظرفیت باربری، شرایط آب‌وهوایی و محل اجرای پروژه است.
- برش و خم کردن: میلگردهای فولادی بنا بر مشخصات طراحی، در طول‌های مشخص برش داده شده و با استفاده از دستگاه‌های خم‌کن به اشکال مورد نیاز خم می‌شوند. این مرحله برای مطابقت دقیق میلگرد با شکل هندسی اجزای بتنی ضروری است و تاثیر مستقیمی بر عملکرد نهایی سازه دارد.
- قرار دادن و اتصال میلگرد: آرماتورها به‌صورت طولی و عرضی در سازه قرار می‌گیرند. میلگردهای طولی برای تحمل نیروهای کششی در امتداد سازه، مانند تیرها و ستون‌ها، نصب می‌شوند. در مقابل، میلگردهای عرضی که به آنها خاموت نیز گفته می‌شود، به‌صورت عمود بر میلگردهای اصلی جای‌گذاری می‌شوند و وظیفه‌ی آنها مقاومت در برابر نیروهای برشی و جلوگیری از کمانش میلگردهای طولی است. سپس، میلگردها با استفاده از سیم مفتولی، گیره یا جوش نقطه‌ای به یکدیگر متصل می‌شوند تا در هنگام بتن‌ریزی جابه‌جا نشوند.
- بتن‌ریزی: پس از آماده شدن آرماتور، قالب‌بندی انجام شده و بتن تازه درون قالب ریخته می‌شود. بتن باید تمام بخش‌های آرماتور را به‌خوبی در برگیرد تا اتصال مناسبی بین فولاد و بتن برقرار شود.
- عمل‌آوری و بازرسی: پس از بتن‌ریزی، فرایند عمل‌آوری بتن آغاز می‌شود تا بتن به مقاومت نهایی خود برسد. در این مرحله، مرطوب نگه‌داشتن بتن یا استفاده از پوشش‌های مخصوص برای جلوگیری از تبخیر سریع آب الزامی است. همچنین بازرسی دقیق توسط مهندس ناظر انجام می‌شود تا از رعایت کامل استانداردها و مطابقت اجرا با نقشه‌ها اطمینان حاصل شود.
آرماتور نقش اساسی در افزایش مقاومت کششی بتن، کنترل تنش‌ها و جلوگیری از ترک‌خوردگی ایفا می‌کند. اجرای صحیح آرماتور نه تنها دوام و ایمنی سازه را تضمین می‌کند، بلکه امکان طراحی بهینه، کاهش وزن و افزایش طول عمر سازه را نیز فراهم می‌سازد.
انتخاب نوع مناسب آرماتور باید با توجه به عوامل مختلفی مانند نوع سازه، شرایط محیطی، نیازهای فنی و بودجه‌ی پروژه انجام شود. آشنایی با انواع آرماتور و کاربردهای آن، اولین قدم برای طراحی یک سازه ایمن و کارآمد است. در صورتی که برای انتخاب مصالح فولادی مناسب به راهنمایی تخصصی نیاز دارید، فولادسل با ارائه‌ی خدمات کارشناسی تخصصی و نیز عرضه مجموعه متنوعی از میلگرد، خاموت، مش و سیم مفتولیی، می‌تواند پشتیبان مطمئن شما در تأمین مصالح پروژه‌های ساختمانی باشد.
