آرماتور بندی یکی از مراحل مهم در ساخت و ساز است که نقش مهمی برای افزایش ایمنی ساختمان به ویژه در برابر حوادث طبیعی مانند زلزله دارد. در این فرایند بتن با استفاده از میلگردهای فولادی تقویت می‌شود تا مقاومت آن در برابر ترک‌خوردگی، فشار و شکست افزایش یابد.
هر چند استفاده از مصالح باکیفیت برای ساخت سازه‌های مقاوم ضروری است، اما به تنهایی کافی نیست. در کنار آن، اجرای دقیق و اصولی آرماتوربندی نیز نقش مهمی در افزایش دوام، پایداری و ایمنی سازه ایفا می‌کند. در این مقاله بررسی می‌کنیم که آرماتور بندی چیست، چرا رعایت استانداردهای اجرایی در آن اهمیت دارد و مراحل آرماتور بندی به چه صورت انجام می‌شود. اگر به دنبال شناخت کامل، کاربردی و دقیق از این فرایند هستید، این مطلب شما را با صفر تا صد آرماتور بندی از جزئیات اجرایی تا نکات ایمنی آشنا خواهد کرد.
آرماتور بندی چیست؟
سازه‌های بتنی برای آنکه بتوانند وزن بالا، نیروهای محیطی یا تنش‌های ناشی از زلزله و تغییرات دمایی را تحمل کنند، باید تقویت یا به اصطلاح “مسلّح” شوند. برای تقویت سازه‌های بتنی از فرایندی به نام آرماتور بندی (Reinforcement) استفاده می‌شود که در آن میلگردهای فولادی درون بتن قرار می‌گیرند تا مقاومت آن را در برابر بارهای وارد شده و ترک‌خوردگی افزایش دهند.

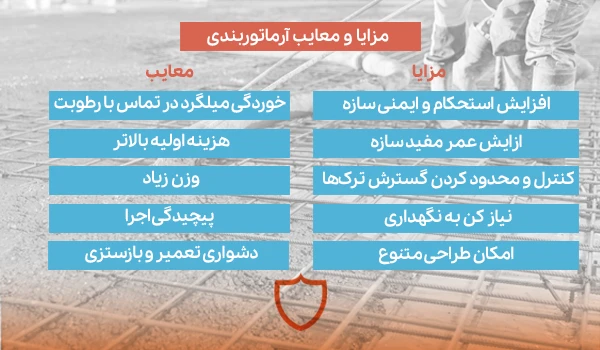

بتن به تنهایی در برابر فشار مقاوم است، اما در برابر نیروهای کششی عملکرد ضعیفی داشته و شکننده است. این ضعف ذاتی باعث می‌شود که سازه‌های بتنی وقتی تحت نیرویی مانند زلزله یا باد شدید قرار گیرند، دچار ترک‌خوردگی یا حتی شکست شوند. آرماتوربندی با ترکیب فولاد و بتن، یک سیستم سازه‌ای مقاوم ایجاد می‌کند که می‌تواند به طور هم زمان نیروهای کششی و فشاری را به خوبی تحمل کند و مانع ایجاد و گسترش ترک‌ها در سازه شود.
میلگردهای فولادی نقش بسیار مهمی در تقویت بتن ایفا می‌کنند. اگر میلگردها به‌درستی طراحی و جایگذاری شوند، بخش بزرگی از بارهای وارد شده بر سازه را جذب می‌کنند و عملکرد و پایداری آن را در برابر رطوبت، خوردگی، یا تغییرات ناگهانی دما به طور چشمگیری بهبود می‌دهند.

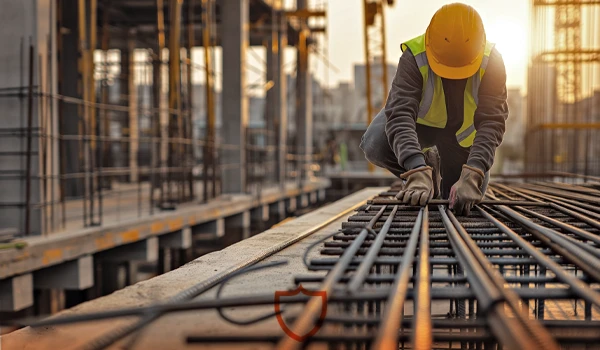

برای درک بهتر آنکه آرماتور بندی چه نقشی در سازه دارد، ابتدا باید بدانیم آرماتور چیست. اصطلاح آرماتور معمولا به مجموعه‌ای از میلگردها یا مش‌های فولادی گفته می‌شود که با یک الگوی شبکه‌ای منظم درون بتن قرار داده می‌شوند تا مقاومت و دوام آن را در برابر تنش و ترک افزایش دهند. در مقابل، آرماتور بندی شامل همه مراحلی است که برای آماده سازی و نصب میلگردها انجام می‌شود؛ از برش و خمکاری گرفته تا اتصال و در نهایت، قرار دادندقیق آنها در محل‌های مشخص طبق نقشه‌های اجرایی.
آرماتوربندی در بخش‌های مختلف سازه مانند فونداسیون، تیر، ستون، سقف و دیوارهای برشی اجرا می‌شود و میلگردهای فولادی در نواحی از سازه که بیشترین نیروی کششی را تحمل می‌کنند، قرار داده می‌شوند. اجرای آرماتور بندی، به ویژه آرماتور بندی فونداسیون، نیازمند دقت بالا و رعایت دقیق ضوابط فنی است. تمام مراحل باید بر اساس نقشه‌های اجرایی و مطابق با آیین‌نامه‌های معتبر طراحی، از جمله مقررات ملی ساختمان یا آیین‌نامه بتن ایران انجام شود تا سازه از نظر فنی و ایمنی عملکرد مطلوبی داشته باشد. در این میان، توجه به جزئیات اجرایی اهمیت بسیار دارد، زیرا هر گونه انحراف از نقشه یا استانداردها می‌تواند ایمنی و پایداری سازه را تحت تاثیر قرار دهد.
صفر تا صد مراحل آرماتور بندی
آرماتور بندی یک مرحله ضروری برای تقویت سازه‌های بتنی است که استحکام، دوام و ایمنی آنها را تضمین می‌کند. با این حال، کارایی و اثربخشی این روش وابسته به طراحی اصولی و اجرای دقیق و هدفمند آن است. از آرماتور بندی سقف گرفته تا ستون و فونداسیون، فرایند آرماتوربندی باید با توجه به الزامات فنی، شرایط پروژه و جزئیات اجرایی سازه برنامه‌ریزی و اجرا شود.
مراحل آرماتور بندی شامل گام‌های منظم و پیوسته است که از طراحی میلگردها آغاز شده و تا جایگذاری نهایی و بتن‌ریزی ادامه می‌یابد. در ادامه، صفر تا صد آرماتور بندی با میلگرد به صورت گام به گام شرح داده شده است تا بتوانید دید بهتری از این فرایند پیدا کنید:
- طرح‌ریزی و تهیه نقشه اجرایی
نخستین گام در انجام آرماتور بندی طراحی و تهیه نقشه دقیق محل نصب میلگردها است. قبل از شروع نصب، ابتدا باید نیازهای پروژه، از جمله باری که سازه تحمل می‌کند، شرایط محیطی، آیین‌نامه‌های ساختمانی و نقاط تمرکز تنش در سازه شناسایی شده و به طور دقیق محاسبه شود که برای تقویت سازه بتنی به چه نوع (گرید)، سایز یا میزانی از میلگرد نیاز است. همچنین باید مشخص شود میلگردها در کدام نقاط، با چه فاصله‌گذاری و چه نوع آرایشی قرار گیرند تا بتوانند به خوبی بارهای وارده را تحمل کنند.
این محاسبات و طراحی‌ها توسط مهندسان سازه انجام می‌شود تا اطمینان حاصل شود که مشخصات میلگردها و نحوه جانمایی آنها با آیین‌نامه‌های ساختمانی و استانداردهای ایمنی مطابقت داشته و عملکرد فنی و کارایی لازم را برای سازه فراهم می‌کند.
- تهیه مصالح ساختمانی و آماده‌سازی محل
پس از پایان مرحله برنامه‌ریزی، مقدمات اجرایی شامل تهیه مصالح مورد نیاز و آماده‌سازی محل پروژه برای نصب میلگردها انجام می‌شود. در انتخاب میلگرد باید مشخصات فنی مورد نیاز، کیفیت و قیمت میلگرد و همچنین، استانداردهای ایمنی مربوطه را در نظر گرفت. علاوه بر این، شرایط مناسب برای حمل و نقل و نگهداری میلگردهای فولادی باید فراهم شود تا از آسیب‌دیدگی و زنگ‌زدگی آنها جلوگیری شود.

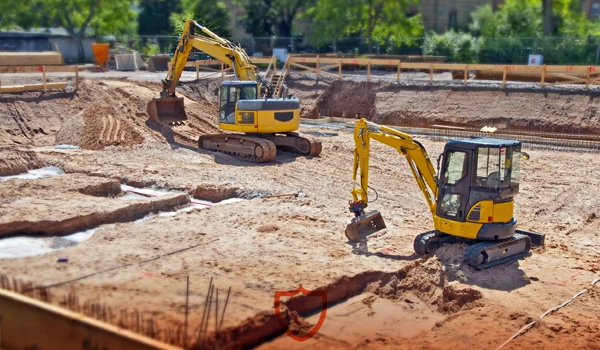

آماده‌سازی محل ارماتوربندی شامل پاکسازی محیط کار از هر گونه مانع یا خطر بالقوه، جمع‌آوری نخاله‌ها، صاف کردن زمین و شناسایی تاسیسات یا تجهیزات زیرزمینی است که ممکن است در روند نصب میلگرد اختلال ایجاد کنند. عدم آماده‌سازی صحیح محل می‌تواند خطرات ایمنی برای کارگران ایجاد کرده و استحکام سازه را کاهش دهد.
علاوه بر این، پیش از آغاز نصب، بررسی و آماده‌سازی ابزار و تجهیزات مورد نیاز از جمله انبر، قیچی برش میلگرد و دستگاه‌های گره‌زنی ضروری است. این ابزار باید از نظر فرسودگی یا آسیب‌دیدگی بررسی شوند تا عملکرد مناسبی در حین اجرا داشته باشند.
- برش و خم کردن میلگرد
برای اطمینان از آنکه میلگردها با مشخصات طراحی مطابقت دارند، ابتدا آنها با استفاده از دستگاه‌های برش مخصوص، به طول‌های مورد نیاز بریده می‌شوند. این دستگاه‌ها می‌توانند دستی، برقی یا هیدرولیکی باشند و انتخاب نوع آنها به مقیاس و پیچیدگی پروژه بستگی دارد. دقت در برش بسیار مهم است، زیرا ناهماهنگی در طول میلگرد می‌تواند منجر به نصب نادرست و در نهایت کاهش استحکام و دوام سازه شود.

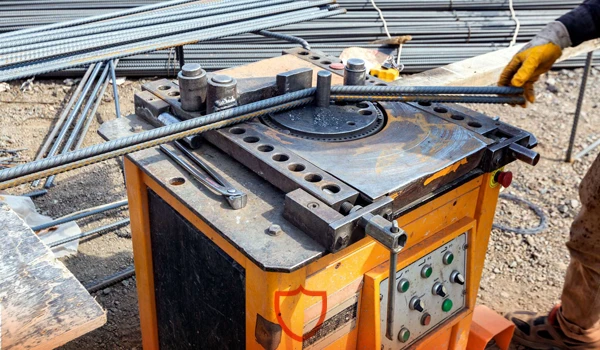

علاوه بر برش، فرایند خمکاری میلگرد با دستگاه‌های خم‌کننده میلگرد نیز انجام می‌شود تا میلگرد با اشکال و زوایای خاص مورد نظر در طراحی سازه تطبیق پیدا کند. دستگاه‌های خم‌کن دستی معمولا برای کارهای ساده مورد استفاده قرار می‌گیرند، اما برای ایجاد خم‌های پیچیده و دقیق، نیاز به دستگاه‌های برقی یا هیدرولیکی است که توان و دقت بیشتری را فراهم می‌کنند.
- جانمایی و نصب آرماتور

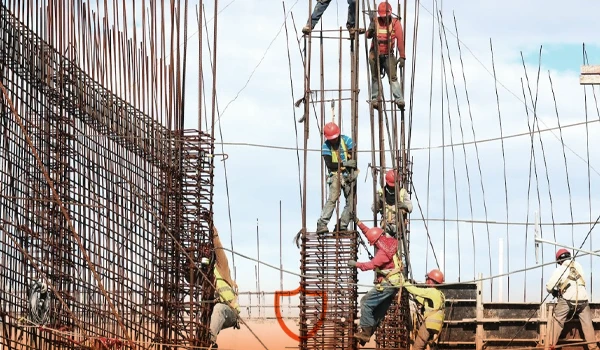

در آرماتوربندی میلگردها معمولا به صورت شبکه‌ای یا در الگوهای خاصی نصب می‌شوند تا تنش‌های وارده به سازه به طور یکنواخت توزیع شوند. با این حال، قرار دادن و مهار میلگرد در قالب‌های بتنی فرایند حساسی است که نیازمند دقت بالا و رعایت دستورالعمل‌های اجرایی است. این دستورالعمل‌ها نحوه چیدمان صحیح میلگرد در اجزای مختلف سازه مانند دیوارها، ستون‌ها یا تیرها را مشخص می‌کنند.
در زمان بتن‌ریزی، میلگردها باید کاملا مطابق با مشخصات نقشه در محل خود قرار داشته باشند تا از جابجایی یا تغییر موقعیت آنها جلوگیری شود. در سازه‌های بزرگ‌تر یا محل‌هایی که دسترسی به آنها دشوار است، استفاده از تجهیزات کمکی مانند جرثقیل برای جاگذاری دقیق میلگردها ضروری است.

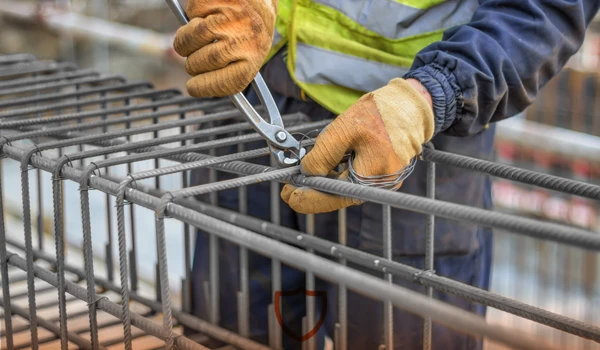

در گام نخست، میلگردها طبق نقشه، با دقت در محل مناسب قرار می‌گیرند. سپس، برای تثبیت میلگرد و جلوگیری از حرکت آن در زمان بتن‌ریزی، قطعات میلگرد با استفاده از سیم آرماتور بندی، به کمک ابزارهای دستی یا دستگاه‌های گره‌زن اتوماتیک، در محل اتصال به هم گره زده می‌شوند. تکنیک‌های گره‌زنی باید به درستی اجرا شوند تا فاصله‌گذاری و نظم بین میلگردها حفظ شود. این گره‌ها باید به قدر کافی محکم باشند تا مانع حرکت میلگرد شوند، اما نباید به قدری سفت شوند که باعث خم‌شدگی یا آسیب به آن شوند.
- بتن‌ریزی و عمل‌آوری بتن

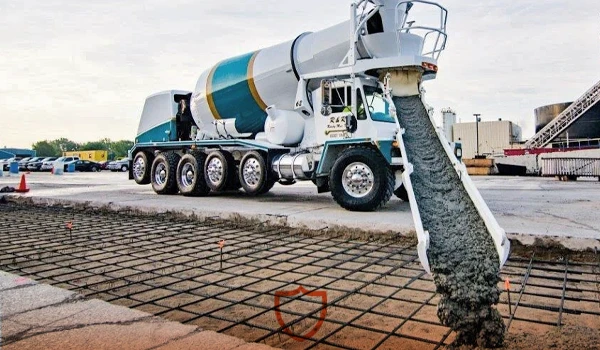

پس از پایان نصب آرماتور، نوبت به مرحله بتن‌ریزی می‌رسد. برای این کار ابتدا قالب‌بندی انجام شده و سپس، بتن تازه به صورت لایه لایه درون قالب ریخته می‌شود. استفاده از تکنیک‌های صحیح بتن‌ریزی نقش مهمی در استحکام و دوام نهایی سازه دارد. بتن باید به طور یکنواخت در اطراف میلگرد و درون قالب پخش شود تا یکپارچگی بتن و پیوستگی مناسب با میلگردها تضمین شود.
برای جلوگیری از ایجاد ترک یا تضعیف بتن، فرایند عمل‌آوری (کیورینگ) باید به درستی و در زمان مناسب انجام شود. در فرایند عمل‌آوری، بتن در شرایط رطوبت و دمای مناسب نگه داشته می‌شود تا به درستی سخت شود. عمل‌آوری صحیح تضمین می‌کند که بتن به مقاومت مورد نظر در طراحی دست یابد و در برابر بارهای وارد بر سازه عملکرد مناسبی از خود نشان دهد.
روش‌های مختلفی برای عمل‌آوری وجود دارد که از جمله آنها می‌توان به پوشاندن سطح بتن با گونی‌های خیس یا ورق‌های پلاستیکی، مرطوب نگه داشتن مداوم سطح بتن با آب (عمل‌آوری با آب) یا استفاده از مواد عمل‌آور شیمیایی اشاره کرد. مدت زمان عمل‌آوری معمولا بین ۷ تا ۱۴ روز در نظر گرفته می‌شود، اما این زمان ممکن است با توجه به شرایط محیطی و نیازهای خاص پروژه تغییر کند. در این دوره، باید از وارد کردن هرگونه بار سنگین روی بخش‌های بتن‌ریزی شده مانند ستون‌ها و تیرها خودداری کرد تا سازه دچار آسیب یا کاهش مقاومت نشود.
- بازرسی آرماتوربندی
در تمام مراحل آرماتور بندی، لازم است وضعیت میلگردها و بتن برای شناسایی مشکلات احتمالی و اطمینان از کیفیت اجرای کار توسط مهندس سازه یا کارشناسان دارای صلاحیت بررسی شود. هدف از این بازرسی‌ها، اطمینان از انطباق کامل اجرای کار با نقشه‌های طراحی، آیین‌نامه‌ها و ضوابط فنی است.
بازرسی دقیق شامل مواردی مانند کنترل تراز بودن و فاصله‌گذاری مناسب میلگردها، بررسی صحت گره‌زنی و جای‌گیری میلگردها طبق نقشه‌های اجرایی، ارزیابی میلگردهای نمایان از نظر پوسیدگی یا خوردگی و اندازه‌گیری ضخامت پوشش بتنی با استفاده از ابزارهایی مانند گیج مغناطیسی می‌شود. همچنین، وضعیت سطح بتن باید از نظر وجود ترک یا تخلخل مورد بررسی قرار گیرد.
در صورتی که در جریان بازرسی، ایراد یا نقصی مشاهده شود، باید پیش از ادامه مراحل ساخت، اصلاحات لازم انجام شود. این کار از بروز خطرات ایمنی و ضعف‌های ساختاری در آینده جلوگیری کرده و دوام و عملکرد مطلوب سازه را تضمین می‌کند.
نکات ضروری و مهم در اجرای ارماتوربندی
رعایت نکات ایمنی در تمام مراحل آرماتور بندی برای حفظ سلامت کارگران و جلوگیری از بروز حوادث در محیط کار ضروری است. بی‌توجهی به اصول ایمنی می‌تواند آسیب‌های جدی به نیروهای اجرایی وارد کند و روند پروژه را با اختلال مواجه سازد. در هنگام بستن آرماتور، رعایت برخی نکات ایمنی از اهمیت ویژه‌ای برخوردار است که در ادامه به مهم‌ترین آنها اشاره می‌شود:
- استفاده از تجهیزات حفاظت فردی (PPE): در زمان کار با میلگرد، استفاده از تجهیزات ایمنی مانند دستکش، کفش ایمنی، کلاه ایمنی و عینک محافظ برای محافظت در برابر آسیب‌های احتمالی ضروری است. این وسایل از آسیب‌های جدی مانند بریدگی، ضربه یا ورود ذرات به چشم جلوگیری می‌کنند. یک حادثه جزئی در صورت نبود PPE مناسب می‌تواند به صدمه‌ای شدید منجر شود. برای مثال، کفش‌های ایمنی با پنجه فلزی مانع از آسیب دیدگی پا در صورت افتادن اجسام سنگین می‌شوند.
- روش‌های ایمن حمل میلگرد: میلگردها معمولا وزن بالایی دارند و بنابراین، بلند کردن نادرست آنها می‌تواند باعث آسیب به کمر یا آسیب‌های عضلانی شود. به همین دلیل، هنگام جابجایی میلگردها، باید از روش‌های درست بلند کردن استفاده کرد. برای میلگردهای سنگین، استفاده از تجهیزات مکانیکی مانند جرثقیل یا بالابر توصیه می‌شود.
- جلوگیری از خطرات لغزش و افتادن: پاکسازی موانع یا خطرات احتمالی در اطراف محل کار، احتمال وقوع حوادث را هنگام آرماتور بندی کاهش می‌دهد. محل کار باید همیشه مرتب و تمیز باشد. از قرار دادن ابزار و مصالح روی زمین که ممکن است باعث زمین‌خوردن شوند خودداری کنید. هنگام انبار کردن میلگردها باید دقت کنید که به درستی روی هم چیده شده باشند تا احتمال سقوط آنها وجود نداشته باشد.
- تمیز و مرتب نگه داشتن محل کار: زباله‌ها، ابزار رها شده، یا مایعات ریخته‌شده می‌توانند باعث بروز حوادث شوند. باید کف محیط کار را به‌طور منظم تمیز کرد و برای ابزارها محل مشخصی مانند جعبه‌ابزار یا قفسه در نظر گرفت. این کار هم ایمنی را افزایش می‌دهد و هم دسترسی به ابزارها را ساده‌تر می‌کند.
- ایمنی الکتریکی: در محل‌هایی که خطوط برق یا تجهیزات الکتریکی وجود دارد، باید از تماس میلگردها با سیم‌های برق جلوگیری شود. فولاد رسانای جریان برق است و در صورت تماس با جریان، خطر برق‌گرفتگی وجود دارد.
نکات نگهداری برای افزایش عمر سازه‌های تقویت‌شده
نگهداری منظم و اصولی می‌تواند عمر مفید سازه‌های بتنی تقویت شده را به طور قابل توجهی افزایش دهد. این نگهداری شامل اقداماتی مانند تمیزکاری سطح بتن، درزگیری ترک‌ها، استفاده از پوشش‌های محافظ و جلوگیری از نفوذ رطوبت به داخل سازه است، زیرا نفوذ رطوبت می‌تواند به آرماتوربندی آسیب زده و موجب کاهش مقاومت سازه در بلندمدت شود.
نظافت دوره‌ای از تجمع آلودگی‌ها و ذرات خورنده که ممکن است باعث زنگ‌زدگی میلگردها شوند، جلوگیری می‌کند. همچنین، درزگیری ترک‌ها و نقاط نفوذ، مانع ورود رطوبت به داخل بتن شده و از تخریب تدریجی میلگردها جلوگیری می‌کند. در کنار این موارد، باید سیستم زهکشی مناسبی طراحی شود تا از تجمع آب در اطراف سازه جلوگیری شود. استفاده از مت‌های زهکش یا غشاهای ضد آب در زیر دال‌های بتنی می‌تواند به افزایش دوام سازه کمک کند.
در بازرسی‌های دوره‌ای، کارشناسان باید به دنبال نشانه‌هایی از خوردگی، آسیب‌دیدگی سطح، یا تاثیر عوامل محیطی مانند رطوبت، مواد شیمیایی و آب‌های اسیدی باشند. بسته به شرایط محیطی و نوع سازه، این بازرسی‌ها می‌توانند سالانه باشند یا در بازه‌های کوتاه‌تر انجام شوند. در نهایت، رعایت دستورالعمل‌های نگهداری، استفاده از مصالح باکیفیت، اجرای دقیق مراحل نصب و انجام بازرسی‌های منظم، همگی عواملی هستند که در افزایش عمر مفید و عملکرد سازه‌های تقویت‌شده موثر هستند.
اجرای دقیق مراحل آرماتور بندی برای تضمین ایمنی، دوام و پایداری سازه‌های بتنی ضروری است. اگر این مرحله به درستی انجام نشود یا از مصالح نامناسب استفاده شود، حتی مقاوم‌ترین بتن نیز ممکن است نتواند در برابر بارهای ناگهانی یا شرایط محیطی سخت عملکرد مطلوبی داشته باشد.
به بیان دیگر، کیفیت نهایی سازه بتنی ارتباط مستقیمی با دقت در اجرای ارماتور بندی و کیفیت مصالح استفاده شده دارد. از این رو، انتخاب منابع معتبر برای تامین میلگرد و سایر مصالح ساختمانی می‌تواند تاثیر مستقیمی بر موفقیت پروژه داشته باشد. در این زمینه مجموعه‌هایی مانند فولادسل با تامین محصولات باکیفیت و مشاوره و پشتیبانی فنی تخصصی، می‌تواند انتخابی هوشمندانه و مطمئن برای تامین نیازهای پروژه‌های ساختمانی باشند.
