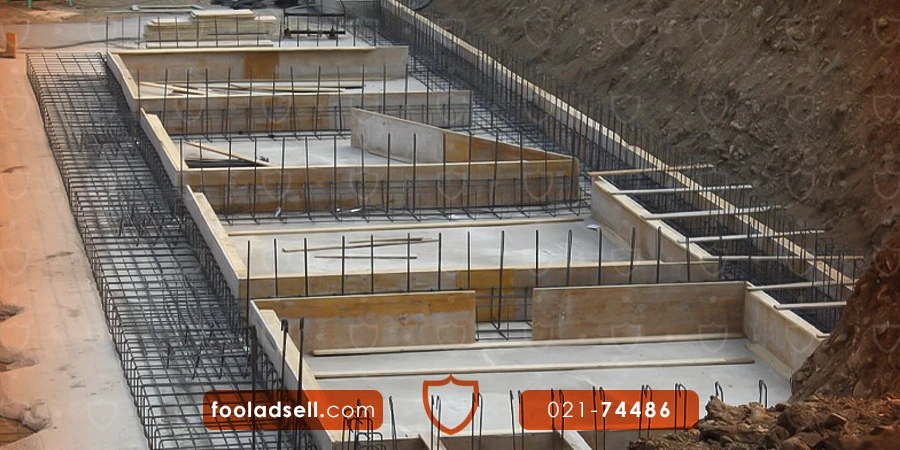

فونداسیون مهمترین بخش هر ساختمان است که تمام بار و فشار سازه را تحمل می‌کند. اجرای نادرست آن می‌تواند عواقب جبران‌ناپذیری داشته باشد. یکی از مهمترین مراحل ساخت فونداسیون، آرماتوربندی است؛ این فرآیند شامل چیدن و بستن میلگردها در جای درست، قبل از بتن‌ریزی می‌شود. میلگردها مثل یک اسکلت پنهان در دل بتن عمل می‌کنند و باعث میشوند فونداسیون در برابر وزن ساختمان، فشار زمین و اتفاقاتی مثل زلزله مقاومت کافی داشته باشد. در ادامه با مراحل و روش‌های دقیق آرماتوربندی فونداسیون آشنا می‌شویم و قدم به قدم بررسی می‌کنیم که این فرآیند چطور انجام می‌شود.
روش آرماتور بندی فونداسیون
قبل از آن که میلگردها در بتن قرار بگیرند، باید با نظم و دقت خاصی چیده و بسته شوند. این مرحله، پایه و اساس ایمنی فونداسیون را می‌سازد و هر پروژه ساختمانی، بسته به نوع سازه و میزان بار وارد بر آن، نیازمند روش مناسب خودش است. اگر هنوز نمی‌دانید که آرماتور چیست و این قطعه فلزی در بتن چه نقشی ایفا می‌کند، پیشنهاد می‌کنیم پیش از مطالعه این بخش، نگاهی به مقاله مربوط به آن بیندازید.
در این قسمت با چهار روش رایج آرماتوربندی فونداسیون آشنا می‌شویم. هر کدام از این روش‌ها با توجه به نیاز پروژه، شکل فونداسیون و نوع باربری انتخاب میشوند و اجرای درست آن‌ها نقش حیاتی در استحکام سازه دارد. اگر هنوز نمی‌دانید که آرماتور چیست و چرا این قطعه فلزی در بتن چنین نقشی ایفا می‌کند، حتماً پیشنهاد می‌کنیم پیش از مطالعه این بخش، نگاهی به مقاله مرتبط بیندازید.
آرماتوربندی منفرد (ساده)
این روش یکی از ابتدایی‌ترین و متداول‌ترین شیوه‌های اجرای آرماتور در فونداسیون‌های سبک است. در این حالت، میلگردها به شکل یک شبکه ساده و یک‌لایه در کف فونداسیون چیده میشوند و پس از بستن، آماده بتن‌ریزی خواهند بود. معمولاً در ساختمان‌هایی که تعداد طبقات کم است و وزن زیادی به پی وارد نمی‌شود، از این روش استفاده می‌کنند. تصویر کنید که یک سطح صاف و گسترده از میلگردها در کنار هم قرار گرفته‌اند و همانند یک صفحه محافظ، بار ساختمان را در سطح زمین پخش می‌کنند.
آرماتوربندی فونداسیون دوبل
در این روش، برخلاف مدل منفرد، میلگردها در دو لایه بالا و پایین فونداسیون بسته میشوند. این لایه‌بندی باعث افزایش مقاومت پی در برابر نیروهای کششی و فشارهای وارده از زمین می‌شود. اگر پروژه‌ای در مناطق زلزله‌خیز باشد یا تعداد طبقات ساختمان بیشتر از حالت معمول باشد، استفاده از آرماتور بندی دوبل یکی از بهترین و مطمئن‌ترین انتخاب‌ها خواهد بود. این روش، همانند دو سپر فولادی در بالا و پایین فونداسیون عمل می‌کند و به بتن کمک می‌کند در شرایط بحرانی دوام بیاورد.
آرماتوربندی مشبک فونداسیون
در این شیوه، به جای چیدن تک‌به‌تک میلگردها در محل، از شبکه‌های پیش‌ساخته میلگرد استفاده می‌شود. این شبکه‌ها از قبل طبق اندازه‌های دقیق برش خورده و آماده شده‌اند و کافی است در محل پروژه روی بستر فونداسیون قرار بگیرند. این مدل از آرماتوربندی باعث افزایش سرعت اجرا و همچنین افزایش یکنواختی در توزیع نیروها می‌شود. در پروژه‌هایی که فونداسیون گسترده دارند، این روش به دلیل صرفه‌جویی در زمان و دقت بالا، انتخاب بسیار مناسبی است.
آرماتوربندی سه‌بعدی (فضایی) فونداسیون
برای فونداسیون‌هایی که تحت بارهای پیچیده و سنگین قرار می‌گیرند، مثل برج‌ها یا سازه‌های خاص، آرماتوربندی سه‌بعدی گزینه‌ای حرفه‌ای و تخصصی است. در این حالت، میلگردها به صورت قفسه‌های سه بعدی در چند جهت بسته میشوند. این قفسه‌های سه‌بعدی، مانند یک ساختار درهم‌تنیده عمل می‌کنند و در برابر هر نوع نیرویی (از فشار عمودی گرفته تا لرزش‌های جانبی) مقاومت بالایی نشان می‌دهند.
| روش | ساختار | مقاومت | مناسب برای | مزیت |
|---|---|---|---|---|
| منفرد | یک لایه شبکه میلگرد در کف فونداسیون | کم تا متوسط | ویلاها، ساختمان‌های کوچک و طبقات کم | اجرای سریع، هزینه کمتر |
| دوبل | دو لایه شبکه میلگرد (بالا و پایین) | بالا | ساختمان‌های چند طبقه، مناطق زلزله‌خیز | مقاومت فوق‌العاده در برابر تغییر شکل |
| مشبک | استفاده از شبکه‌های آماده میلگرد | متوسط رو به بالا | فونداسیون‌های گسترده و کف‌های یکپارچه | سرعت بالا، اجرای دقیق و یکنواخت |
| سه‌بعدی | قفسه‌های میلگرد چند جهته و سه‌بعدی | بسیار بالا | برج‌ها، سازه‌های پیچیده و خاص | تحمل بار فوق‌العاده، ایمنی در برابر نشست و زلزله |
هر کدام از این روش‌ها با هدف ایجاد یک اسکلت مقاوم در دل بتن طراحی شده‌اند. انتخاب اشتباه روش، می‌تواند ایمنی کل سازه را زیر سوال ببرد؛ به همین دلیل است که بررسی دقیق شرایط زمین و وزن سازه، قبل از شروع آرماتوربندی اهمیت زیادی دارد. در بخش بعدی، قدم‌به‌قدم نحوه آرماتوربندی فونداسیون را بررسی خواهیم کرد و با مراحل اجرای صحیح این فرآیند بیشتر آشنا می‌شویم.
نحوه آرماتوربندی فونداسیون
آرماتوربندی فونداسیون یکی از مراحل حیاتی و فنی ساخت یک ساختمان است که باید با دقت و توجه زیادی انجام شود و اجرای صحیح این مرحله به دوام و استحکام کلی سازه بستگی دارد. در این بخش، با مراحل مختلف آرماتوربندی فونداسیون آشنا می‌شویم. این مراحل به شکلی گام به گام توضیح داده شده‌اند تا بتوانید با دقت و اطمینان بیشتری به این بخش از کار بپردازید. اگر پیش‌تر با آرماتوربندی سقف آشنا شده باشید، حالا می‌توانید با نگاهی تازه‌تر به آرماتوربندی فونداسیون بپردازید.
- طراحی و ساختار ساختمان
اولین قدم برای شروع هر پروژه ساخت‌وساز، طراحی و برنامه‌ریزی دقیق است. در این مرحله، نقشه‌های سازه‌ای باید ترسیم شده و جزئیات مربوط به محل قرارگیری فونداسیون و اجزای مختلف آن مشخص شوند. بعد از طراحی، میلگردهای مناسب بر اساس این نقشه‌ها تهیه میشوند. آرماتوربندی فونداسیون معمولاً در این مرحله با تعیین دقیق محل‌های میلگردها آغاز می‌شود. - تهیه میلگرد
پس از طراحی، مرحله بعدی تهیه میلگرد است. میلگردهای مختلف بسته به نیاز پروژه انتخاب میشوند. میلگردهای شاخه‌ای که به طور عمده در ساختمان‌ها استفاده می‌شود، برای فونداسیون انتخاب میشوند. در ساختمان‌های کوچک معمولاً از میلگردهای با قطر کم استفاده می‌شود، در حالی که برای سازه‌های بزرگ‌تر، نیاز به میلگردهای ضخیم‌تر داریم. - مشاوره با طراح و مهندس ناظر
قبل از شروع آرماتوربندی، مشاوره با یک مهندس ناظر برای اطمینان از صحت طراحی و اجرای درست آرماتوربندی ضروری است. حضور مهندس ناظر در پروژه‌های بزرگ‌تر ضروری است، اما در ساختمان‌های کوچک، ممکن است اختیاری باشد. نقش این مهندس بررسی دقیق مراحل اجرایی و رعایت تمام اصول فنی است. - انتخاب روش آرماتوربندی
برای آرماتوربندی فونداسیون، روش‌های مختلفی وجود دارد که هرکدام بسته به نوع سازه و موقعیت جغرافیایی، کاربرد دارند. به طور کلی، انتخاب روش مناسب بستگی به وزن ساختمان، نوع خاک و میزان مقاومتی که از فونداسیون انتظار داریم دارد. در این مرحله، روش‌های مختلف مانند آرماتوربندی منفرد، آرماتوربندی دوبل یا حتی آرماتوربندی مشبک و سه‌بعدی بسته به نیاز و شرایط پروژه انتخاب می‌شود. - آرماتوربندی و قراردهی میلگردها
حالا که میلگردها آماده و روش انتخاب شده است، مرحله بعدی شروع به چیدن آرماتورهاست. در این مرحله، میلگردها به صورت مرتب در محل تعیین‌شده قرار می‌گیرند. برای جلوگیری از حرکت میلگردها در حین بتن‌ریزی، معمولاً از خرک و اسپیسر استفاده می‌شود. این ابزارها برای ثابت نگه داشتن میلگردها و حفظ فاصله استاندارد بین آن‌ها بسیار ضروری هستند. - بررسی نهایی آرماتوربندی
قبل از شروع بتن‌ریزی، مهندس ناظر باید تمام آرماتورها را مجدداً بررسی کند. این بررسی شامل اطمینان از تراز بودن میلگردها، استحکام اتصال‌ها و صحیح بودن پوشش بتن است. هدف این است که در حین بتن‌ریزی هیچ مشکلی پیش نیاید و میلگردها در محل صحیح خود باقی بمانند. - بتن‌ریزی
پس از تایید آرماتوربندی و انجام تمام بررسی‌ها، نوبت به مرحله بتن‌ریزی می‌رسد. در این مرحله، ابتدا قالب‌های بتنی اطراف آرماتورها قرار داده می‌شود. سپس، بتن با دقت و یکنواخت در فونداسیون ریخته می‌شود تا تمام قسمت‌ها به‌طور کامل پوشش داده شوند. استفاده از قالب‌های فلزی در این مرحله بسیار مهم است، زیرا مانع از خروج آب سیمان و حفظ کیفیت بتن می‌شود.
آرماتوربندی فونداسیون یکی از مراحل اصلی در فرآیند ساخت ساختمان است و اگر به درستی اجرا نشود، می‌تواند مشکلات زیادی در مراحل بعدی به وجود بیاورد. در مرحله بعدی، با نکات ایمنی مهم در زمان اجرای آرماتوربندی فونداسیون آشنا می‌شویم که به شما کمک می‌کند تا این فرایند را با دقت و ایمنی بیشتری انجام دهید.
نکات ایمنی مهم در زمان اجرای آرماتور بندی فونداسیون
رعایت اصول ایمنی در آرماتوربندی نه تنها به افزایش کیفیت سازه کمک می‌کند، بلکه از بروز مشکلات جدی در مراحل بعدی نیز جلوگیری می‌نماید. در این بخش، به نکاتی می‌پردازیم که اجرای آرماتوربندی را برای شما ایمن‌تر و دقیق‌تر می‌کند.
- استفاده از میلگردهای با کیفیت
یکی از نکات اساسی در آرماتوربندی فونداسیون، استفاده از میلگردهای با کیفیت و مرغوب است. میلگردهای نامرغوب مانند میلگردهای چینی که فاقد استانداردهای لازم هستند، می‌توانند در حین اجرای پروژه دچار شکستگی و خم شدن شوند. به همین دلیل، انتخاب میلگردهای با کیفیت بالا از اهمیت ویژه‌ای برخوردار است. همچنین، اگر قصد خرید میلگرد را دارید، توجه به قیمت میلگرد روز می‌تواند به شما کمک کند تا محصولی با قیمت مناسب و کیفیت بالا تهیه کنید. - اجتناب از استفاده از میلگردهای زنگزده یا روغنی
میلگردهایی که به شدت زنگ زده‌اند یا آغشته به روغن هستند، به هیچ عنوان نباید استفاده شوند. این میلگردها ممکن است در حین بتن‌ریزی دچار مشکل شوند و استحکام سازه را به خطر بیندازند. اگر زنگزدگی یا روغن سطح میلگرد به راحتی از بین برود، می‌توان از آن استفاده کرد، اما در غیر این صورت، بهتر است میلگرد جدید تهیه شود. - خم کردن میلگردها در دمای مناسب
خم کردن میلگردها یکی از مراحل مهم در آرماتوربندی است. توجه داشته باشید که این کار باید در دمای بالای ۵۰ درجه سانتی‌گراد انجام شود. خم کردن میلگردها در دمای پایین‌تر از این میزان می‌تواند باعث ترک‌خوردگی و کاهش استحکام آن‌ها شود. - فاصله مناسب میلگردها از سطح قالب‌بندی
برای اینکه بتن به‌طور کامل روی میلگردها پوشیده شود و پیوند محکمی میان آن‌ها و بتن ایجاد گردد، باید فاصله میلگردها از سطح قالب‌بندی حداقل ۵/۵ سانتی‌متر باشد. این فاصله باعث می‌شود که میلگردها در برابر خوردگی و زنگزدگی محافظت شوند و بتن به ضخامت مناسب برسد. - استفاده از قیچی میلگرد مخصوص برای برش
در زمان برش میلگردها، استفاده از قیچی میلگرد مخصوص ضروری است. برش میلگردها با ابزارهای غیراستاندارد مانند هوابرش، می‌تواند کیفیت میلگرد را کاهش داده و موجب آسیب‌دیدگی آن‌ها شود. بنابراین، حتماً از ابزار مناسب برای برش میلگردها استفاده کنید تا دقت کار حفظ شود. - رعایت فاصله استاندارد میان میلگردها
حداکثر فاصله مجاز بین خطوط آرماتور باید ۲۰ سانتی‌متر باشد. این فاصله تضمین می‌کند که بتن به‌طور یکنواخت در تمام بخش‌های فونداسیون قرار گیرد و قدرت کششی لازم در سازه تأمین شود.
رعایت این نکات ایمنی در زمان اجرای آرماتوربندی فونداسیون می‌تواند به افزایش کیفیت سازه و جلوگیری از مشکلات احتمالی در مراحل بعدی کمک کند. با دقت در انتخاب میلگرد، رعایت فاصله‌ها، استفاده از ابزارهای مناسب و بررسی دقیق آرماتورها، شما می‌توانید فرآیند آرماتوربندی را با اطمینان بیشتری انجام دهید. در بخش بعدی، به مشکلات رایج در زمان اجرای آرماتوربندی فونداسیون خواهیم پرداخت و راه‌حل‌های آن‌ها را بررسی خواهیم کرد.
مشکلات رایج در زمان اجرا آرماتور فونداسیون
هرگونه اشتباه در آرماتور بندی فونداسیون می‌تواند تبعات جدی داشته باشد. پس در ادامه به بررسی مشکلات رایج در اجرای آرماتوربندی فونداسیون می‌پردازیم که باید از آن‌ها اجتناب کرد.
- طراحی نامناسب آرماتوربندی
طراحی نادرست آرماتوربندی می‌تواند باعث تمرکز تنش‌ها در نقاط خاصی از فونداسیون شود. این مشکل ممکن است منجر به ترک‌خوردگی و کاهش استحکام سازه گردد. لذا، طراحی دقیق و متناسب با بارهای وارده از اهمیت ویژه‌ای برخوردار است. - کیفیت پایین مواد
استفاده از میلگردهای بی‌کیفیت یا بتن غیر استاندارد می‌تواند به‌طور جدی بر استحکام فونداسیون تاثیر بگذارد و باعث خرابی سریع سازه شود. برای جلوگیری از این مشکل، استفاده از مصالح با کیفیت و استاندارد ضروری است. - عدم رعایت فاصله‌گذاری صحیح
فاصله‌گذاری نامناسب بین میلگردها می‌تواند منجر به ضعف در توزیع بار و ترک‌خوردگی بتن شود. رعایت دقیق این فاصله‌ها به تضمین عملکرد درست سازه کمک می‌کند. - مشکلات در نصب میلگرد
نصب نادرست میلگردها مانند تراز نبودن یا اشتباه در موقعیت قرارگیری آن‌ها می‌تواند باعث ناهماهنگی در توزیع نیروها و کاهش مقاومت سازه شود. نصب دقیق و حرفه‌ای میلگردها از اهمیت بالایی برخوردار است. - مشکلات در بتن‌ریزی
بتن‌ریزی باید به گونه‌ای انجام شود که میلگردها به‌طور کامل پوشش داده شوند و هیچ فضای خالی باقی نماند. نقص در این مرحله می‌تواند به کاهش استحکام فونداسیون و مشکلات طولانی‌مدت منجر شود.
در نهایت، باید تأکید کرد که آرماتوربندی فونداسیون تنها زمانی موفقیت‌آمیز خواهد بود که از میلگردهای با کیفیت و استاندارد استفاده شود. میلگردهای با کیفیت بالا، نه تنها باعث افزایش استحکام و مقاومت فونداسیون میشوند، بلکه به توزیع یکنواخت نیروها و جلوگیری از ترک‌خوردگی سازه کمک می‌کنند.
