بیس پلیت چیست؛ کاربرد و انواع آن

بیس پلیت یا صفحه ستون یکی از اجزای مهم در نصب و مهار ماشین‌آلات، تجهیزات صنعتی و سازه‌های سنگین است. این قطعه یک صفحه فولادی تخت و ضخیم است که به وسیله پیچ یا جوش به سطح زیرین مانند فونداسیون بتنی متصل می‌شوند تا اتصال ایمن و مستحکمی را ایجاد کنند. این صفحات در واقع نقش واسط میان ستون ها و پایه ها با فونداسیون دارند و با پخش یکنواخت وزن، مانع از تمرکز نیروها و آسیب به سازه می شوند.
در این مقاله، بررسی خواهیم کرد که صفحه ستون چیست و چه کارکردی دارد. سپس با انواع بیس پلیت و اصول طراحی و نصب آنها آشنا خواهیم شد. آشنایی با عملکرد و ویژگی های این صفحات به شما کمک می‌کند تا بتوانید به‌ درستی آنها را طراحی و نصب کرده و از ایمنی و دوام سازه اطمینان حاصل کنید.

بیس پلیت چیست؟

یکی از مشکلات رایج در طراحی سازه‌ها و نصب تجهیزات سنگین، پخش غیریکنواخت وزن روی سطح زیرین یا فونداسیون است. اجزایی مانند ستون‌ها، پایه‌ها و ماشین‌آلات معمولا وزن خود را به صورت متمرکز روی بخش کوچکی از فونداسیون وارد می‌کنند. اگر این فشار از ظرفیت تحمل بتن بیشتر باشد، ممکن است باعث ترک‌خوردگی، خردشدگی و در نهایت، ناپایداری سازه شود.

یک راهکار موثر برای حل این مشکل، استفاده از بیس پلیت به انگلیسی Base plate است. بیس پلیت یا صفحه ستون یک صفحه فلزی تخت و مستطیل شکل است که به عنوان واسط بین ستون و سطح تکیه گاه عمل می کند. این صفحه با ایجاد یک سطح پایدار و مقاوم، بارهای متمرکز وارد شده از ستون‌ها، ماشین آلات یا سایر تجهیزات را روی سطح بزرگ‌تری پخش می کند. بنابراین، بیس پلیت با پخش یکنواخت‌تر بار فشار وارد بر تکیه گاه را کاهش داده و پایداری سازه را تامین می‌کند.

این صفحات معمولا از فولاد مقاوم و بادوام ساخته می‌شوند. به همین دلیل، توان تحمل بارهای سنگین را دارند و در برابر تغییر شکل مقاومت خوبی نشان می دهند. همچنین، این صفحات مقاومت خوبی در برابر زنگ‌زدگی و خوردگی دارند که استفاده از آنها را در شرایط آب و هوایی سخت ممکن می‌سازد.

بیس پلیت ها در پروژه‌های عمرانی مانند پی‌سازی ساختمان‌ها، پل‌ها و سازه‌های صنعتی کاربرد گسترده‌ای دارند. در این سازه‌ها، بیس پلیت به انتهای اعضای عمودی مانند ستون‌ها یا پایه‌ها جوش داده می شود و اتصال آنها با فونداسیون بتنی را برقرار می‌کند. این صفحه بار ستون ها را روی سطح بزرگ‌تری از فونداسیون توزیع می‌کند و فشار وارده بر آن را کاهش می دهد. در صنایع تولیدی نیز از از این صفحات برای نصب و مهار تجهیزات مختلف مانند سیستم‌های نقاله، ماشین‌آلات و قفسه‌ها استفاده می‌شود. بیس پلیت در این موارد مانند یک سکوی صلب و محکم عمل کرده و به حفظ تراز و پایداری دستگاه در حین کار کمک می‌کند.

نقش بیس پلیت در سازه

کارکرد اصلی صفحه ستون برقراری اتصال مناسب و انتقال صحیح نیروها به فونداسیون و تکیه گاه است. از این رو، این قطعه نقش مهمی در افزایش استحکام و پایداری سازه ها و تجهیزات سنگین دارد. کارکردهای اصلی بیس پلیت عبارتند از:

• توزیع یکنواخت بار: بیس پلیت بارهای وارد شده از ستون، پایه و ماشین‌آلات را به صورت یکنواخت به فونداسیون منتقل کرده و از تمرکز بیش از حد نیرو در یک نقطه که باعث ناپایداری و شکست سازه می‌شود، جلوگیری می‌کند.
• تثبیت و پایداری: این صفحات سطح صاف و پایداری برای نصب ستون‌ یا تجهیزات فراهم کرده و به مقاومت سازه در برابر نیروهای جانبی مانند باد کمک می کنند.
• ایجاد اتصال سازه‌ای: این صفحات به انتهای ستون‌ یا پایه ماشین‌آلات جوش داده می‌شوند و از طریق بولت‌های مهاری یا سوراخ‌های تعبیه‌شده به فونداسیون متصل می شوند. این اتصال به تحمل نیروهای جانبی مانند باد یا زلزله کمک کرده و از واژگونی یا لغزش سازه جلوگیری می‌کند.
• ایجاد تراز: بیس پلیت با مهار کردن ستون‌ها و پایه ماشین آلات، نقش مهمی در تراز کردن و هم راستا نگهداشتن آنها دارد. این ویژگی برای حفظ پایداری سازه و عملکرد صحیح ماشین‌آلات اهمیت دارد.
• سهولت در نصب: استفاده از بیس پلیت، فرایند نصب و تراز کردن قطعات را تسهیل می کند. همچنین، این صفحات را می‌توان به صورت شیاردار یا سوراخ‌دار طراحی کردن تا نصب دقیق‌تری مطابق الگوی پیچ‌کاری فراهم شود.
• محافظت در برابر خوردگی و فرسایش: این صفحه مانند یک مانع بین سازه و فونداسیون عمل می‌کند و از تماس مستقیم با رطوبت و عوامل محیطی جلوگیری می‌کند. در نتیجه، خطر زنگ‌زدگی و فرسایش کمتر می‌شود.

انواع بیس پلیت

بسته به نوع سازه، میزان بار وارد شده، شکل ستون و شرایط نصب، انواع مختلفی از بیس پلیت وجود دارد. برخی از رایج‌ترین انواع بیس پلیت عبارتند از:

1. تخت: این نوع بیس پلیت، یک صفحه فولادی ساده و بدون اجزای اضافی است که برای توزیع یکنواخت بارهای سازه‌ای در فونداسیون به کار می‌رود. از این صفحه معمولا برای بارهای سبک، مانند ستون‌های کوچک یا سازه‌های کم‌وزن استفاده می شود.
2. لچکی‌دار: در این نوع، صفحات لچکی مثلثی‌شکل به بیس پلیت اصلی جوش داده می‌شوند تا پایداری آن را برای تحمل بارهای سنگین افزایش دهند. اگر می خواهید بدانید لچکی چیست و چه نقشی در تقویت اتصالات سازه‌ای دارد، می توانید به مقاله تخصصی فولادسل در این زمینه مراجعه کنید.
3. شیاردار: این نوع بیس پلیت دارای شیارهایی برای عبور پیچ‌ها یا بولت‌ها است که امکان تنظیم دقیق موقعیت صفحه هنگام نصب را فراهم می‌کند. همچنین، شیارها به کاهش تنش‌های ناشی از انبساط حرارتی کمک می‌کنند و انعطاف‌پذیری نصب را افزایش می‌دهند.

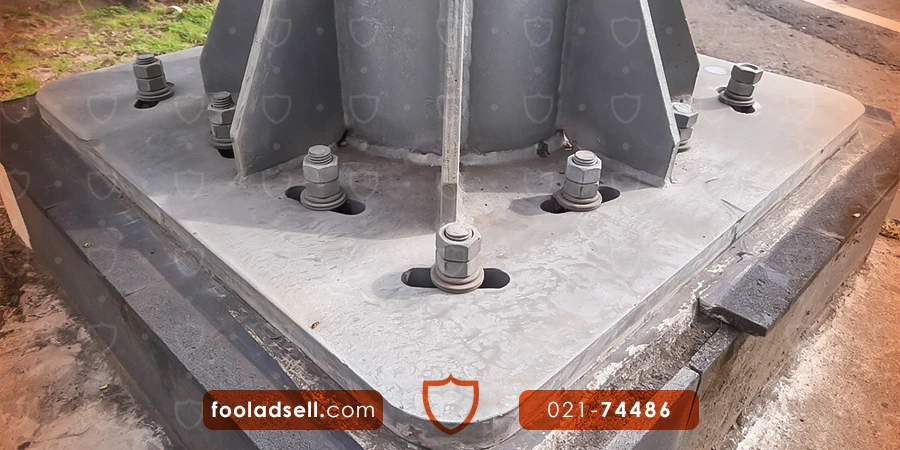

4. پره‌دار: در زیر این صفحات پره‌ها یا سخت‌کننده‌هایی قرار داده شده تا استحکام و سختی آن افزایش یابد. این طراحی در سازه‌هایی با بار بالا، مانند تجهیزات صنعتی سنگین، عملکرد مناسبی دارد و باعث توزیع بهتر نیروها می‌شود.

طراحی بیس پلیت

طراحی دقیق بیس پلیت نقش مهمی در انتقال ایمن بارها و حفظ پایداری کلی سازه‌ دارد. به طور کلی، ملاحظات مختلفی باید در طراحی این صفحات در نظر گرفته شود که برخی از مهم‌ترین آنها عبارتند از:

جنس بیس پلیت

انتخاب ماده مناسب برای بیس پلیت، برای اطمینان از دوام و عملکرد آن اهمیت بسیاری دارد. عوامل مختلفی از جمله میزان بار وارده، شرایط محیطی (مانند احتمال خوردگی) و ملاحظات اقتصادی (مانند قیمت ورق سیاه و گالوانیزه) در انتخاب جنس مناسب موثر هستند.

این صفحات بیشتر از فولاد سازه‌ای ساخته می‌شوند که استحکام و مقاومت بالایی دارد. یکی از رایج‌ترین انواع فولاد به کار رفته برای تولید این صفحات، فولاد ASTM A36 است که علاوه بر استحکام بالا، قابلیت جوش‌پذیری و ماشین‌کاری مناسبی نیز دارد. به غیر از گریدهای مختلف فولاد، ممکن است از آلومینیوم و مواد مقاوم دیگر نیز برای ساخت این صفحات استفاده شود.

شکل بیس پلیت

شکل بیس پلیت به نوع سازه، میزان بار وارده و شرایط نصب بستگی دارد. رایج‌ترین اشکال بیس پلیت عبارتند از:

1. مستطیلی: این متداول ترین شکل به ویژه برای ستون‌ها و ماشین آلات است، زیرا ساخت آن آسان است و فضای مناسبی را برای توزیع یکنواخت بار و جاگذاری بولت‌های مهاری فراهم می‌کند.
2. مربعی: در مواردی که ستون‌ها مربعی شکل هستند یا بارگذاری نسبتا متقارن است، ممکن است از صفحات مربعی شکل استفاده شود که نصب را به مراتب ساده‌تر می‌کند.
3. دایره‌ای: اشکال دایره‌ای بیس پلیت برای ستون‌ها یا پایه‌های دایره‌ای مانند برج‌های انتقال نیرو، مخازن استوانه‌ای و دودکش‌ها رایج است. استفاده از این شکل، توزیع یکنواخت و متقارن بار در همه جهات را تضمین می‌کند.
4. هشت ضلعی: شکل هشت ضلعی امکان استفاده از تعداد بیشتری بولت‌ را فراهم می‌کند و در جاهایی استفاده می‌شود که بار زیادی باید تحمل شود یا در دسترسی به بولت ها محدودیت وجود دارد.
5. L-شکل یا T-شکل: در فضاهای تنگ یا جایی که ستون در گوشه یا لبه فونداسیون قرار گرفته است از صفحات L شکل یا T شکل نیز استفاده می‌شود.

ابعاد استاندارد بیس پلیت

ابعاد بیس پلیت (طول و عرض) باید به اندازه‌ای باشد که بتواند بار وارد شده از ستون را به طور یکنواخت به فونداسیون منتقل کند و از تمرکز بیش از حد نیروها در یک نقطه جلوگیری نماید. با این‌ حال، برای سهولت در تولید و نصب، معمولا از ابعاد استاندارد استفاده می‌شود. استفاده از اندازه‌های مشخص و یکنواخت، سرعت ساخت را بالا می‌برد و هزینه‌ها را کاهش می‌دهد.

بیس پلیت‌ها معمولا در اشکال مربعی یا مستطیلی تولید می‌شوند. ابعاد استاندارد صفحات مربعی شکل از 4 تا 36 اینچ در هر ضلع متغیر است. در بیس پلیت‌های مستطیلی، نسبت طول به عرض معمولا 3 به 1 در نظر گرفته می‌شود و ابعاد رایج آن از 6 * 8 اینچ تا 36 * 48 اینچ متغیر است.

ضخامت بیس پلیت

ضخامت بیس پلیت‌ بر اساس نوع کاربرد، مقدار بار وارد شده و ابعاد ستون تعیین می‌شود. ضخامت صفحه ستون باید به اندازه‌ای باشد که بتواند بار را به طور یکنواخت توزیع کند، جلوی خم شدن یا تغییر شکل صفحه را بگیرد و نیروها را به طور ایمنی به اتصالات منتقل کند. اگر ضخامت این صفحه بیش از حد نازک باشد، ممکن است تحت فشار وارد شده خم می‌شود و باعث می‌شود بتن به طور غیریکنواخت تحت بارگذاری قرار گیرد.

در طراحی های استاندارد، برای بارهای سبک و بیس پلیت‌ های کوچک، معمولا ضخامت بین ¼ تا ½ اینچ کافی است. اما اگر ابعاد صفحه بزرگ‌تر باشد یا بار سنگین‌تری تحمل می کند، ممکن است به ضخامت ½ تا 1 اینچ و بیشتر نیاز باشد. در برخی موارد خاص، ممکن است ضخامت صفحه در قسمت های خاصی از آن به صورت موضعی افزایش یابد تا مقاومت بیشتری در برابر خم شدن یا فشار ایجاد شود.

اتصالات بیس پلیت

سیستم اتصال و مهاربندی باید به گونه‌ای طراحی شود که بیس پلیت و ستون را در جای خود محکم و ایمن نگه دارد و در برابر نیروهای وارده مقاومت کافی را داشته باشد. روش اتصال بیس پلیت به فونداسیون، بسته به نوع سازه، بارگذاری و شرایط نصب متفاوت است. در ادامه، رایج ترین اتصالات بیس پلیت معرفی شده است:

• بولت‌های مهاری (Anchor Bolts): استفاده از بولت های مهاری، شیوه استاندارد اتصال دائم بیس پلیت به فونداسیون است. بولت‌های مهاری میله‌های فولادی هستند که بیس پلیت را به بتن محکم می‌کنند. در این روش، بیس پلیت دارای سوراخ‌هایی است که بولت‌ها از آن عبور کرده و با مهره یا واشر محکم می‌شوند. قطر، محل قرار گیری و فاصله بولت‌ها باید بر اساس میزان بار و نوع فونداسیون تعیین می‌شود.
• انکرهای گوه‌ای (Wedge Anchors): در این روش، پس از بتن ریزی فونداسیون، سوراخی در بتن ایجاد می‌شود و انکر گوه‌ای از داخل بیس پلیت در آن کوبیده یا پیچ می‌شود. از این روش بیشتر برای سازه‌های سبک یا موقتی استفاده می‌شود و نیازمند دقت بالا در جاگذاری است تا توزیع یکنواخت بار تضمین شود.
• گروت‌ریزی: در برخی موارد، پس از جاگذاری بولت‌های مهاری، فاصله کوچک بین بیس پلیت و سطح فوقانی بتن (در حدود 12 تا 25 میلیمتر) با گروت پر می‌شود. گروت نوعی ملات از آب، سیمان، ماسه و افزودنی‌های شیمیایی است که مقاومت مناسبی دارد و با ایجاد تماس بین صفحه و بتن، انتقال موثر بار را تضمین می‌کند. گروت همچنین از نفوذ آب به زیر صفحه و بولت‌های مهاری جلوگیری می‌کند.
• جوشکاری: هر چند جوشکاری مستقیم بیس پلیت به بتن امکان‌پذیر نیست، اما در موارد خاص جوشکاری با استفاده از اجزای فلزی دیگر قابل انجام است. در این روش، یک صفحه فولادی در داخل بتن فونداسیون کار گذاشته می‌شود، سپس بیس پلیت به این صفحه جوش داده می‌شود. از این روش در سازه‌های صنعتی سنگین یا برای اتصال قطعات پیش ساخته فلزی استفاده می‌شود.

عملیات فنی روی بیس پلیت

برای آماده‌سازی بیس پلیت جهت نصب در سازه یا تجهیزات صنعتی، عملیات فنی مختلفی به‌ منظور دستیابی به ابعاد دقیق، افزایش مقاومت و انطباق با شرایط پروژه روی آن انجام می‌شوند. برش بیس پلیت با دقت بالا، ابعاد نهایی آن را تعیین کرده و جوشکاری اتصال محکم و یکپارچه بین قطعات مختلف را تضمین می‌کند. در موارد خاص که سطح نصب دارای انحنا یا زاویه است، خم کاری باعث می شود که بیس پلیت با سطح تکیه گاه انطباق یابد.
علاوه بر این، در صورت اتصال بیس پلیت با بولت‌های مهاری، باید سوراخ‌کاری روی آن انجام گیرد. اندازه، تعداد و الگوی سوراخ‌ها با توجه به نیازها و مشخصات دقیق پروژه انتخاب می‌شود.

همچنین برای محافظت از بیس پلیت در برابر زنگ‌زدگی و افزایش دوام آن در محیط‌های سخت و خورنده می‌توان از پوشش‌های سطحی مانند اپوکسی یا رنگ پودری استفاده کرد. یک راهکار موثر دیگر برای محیط های مرطوب، استفاده از ورق گالوانیزه است. هر چند قیمت ورق گالوانیزه نسبت به ورق سیاه بیشتر است، اما با کاهش نیاز به تعمیر و نگهداری، در بلندمدت باعث صرفه جویی اقتصادی خواهد شد و عمر مفید سازه را افزایش می‌دهد.

اصول نصب بیس پلیت

بیس پلیت اتصال سازه‌ها یا ماشین‌آلات سنگین را با بستر بتنی یا فونداسیون برقرار می‌کند. نصب بیس پلیت تنها محدود به پیچ کردن ساده آن به فونداسیون نیست، بلکه فرایند دقیق و تخصصی است که نیاز به دقت در تراز کردن، رعایت دستورالعمل‌های مهندسی و اجرای صحیح استانداردهای نصب دارد. نصب صحیح بیس پلیت تاثیر مستقیمی بر عملکرد، پایداری و دوام سازه دارد. در ادامه، به مهم ترین اصول نصب بیس پلیت پرداخته می‌شود:

• تراز بودن صفحه: پیش از نصب ستون یا دستگاه، باید از تراز بودن کامل بیس پلیت روی فونداسیون مطمئن شد. ناترازی می‌تواند منجر به تمرکز نیروها در بخش هایی از سازه شود که در نهایت، پایداری و ایمنی را به خطر می اندازد.
• اتصال و مهاربندی: اتصال بیس پلیت به فونداسیون معمولا از طریق بولت‌های مهاری یا انکرها انجام می‌شود. نوع، تعداد و فاصله بولت ها بر اساس میزان باری که صفحه باید تحمل کند، تعیین می شود. بولت‌ها باید طبق دستورالعمل تولید کننده به اندازه کافی سفت شوند تا از حرکت ناخواسته یا شل شدن آنها جلوگیری شود.
• جوشکاری: اگر اتصال نیاز به جوشکاری دارد، این کار باید توسط جوشکار دارای صلاحیت فنی و با رعایت استانداردهای ایمنی انجام شود تا از محکم بودن اتصال اطمینان حاصل شود.جوش ضعیف یا نادرست می تواند ایمنی سازه را به خطر بیندازد.
• بازرسی منظم: پس از نصب، بیس پلیت باید به صورت دوره‌ای از نظر نشانه‌های خوردگی، آسیب‌دیدگی یا شل شدن پیچ‌ها و مهارها بررسی شود. در صورت مشاهده هرگونه ایراد، باید نسبت به رفع آن اقدام شود. تعمیر اصولی و به موقع پایداری و دوام سازه را تضمین می‌کند.

کاربرد بیس پلیت

بیس پلیت‌ های فولادی به دلیل نقش مهمی که در توزیع یکنواخت بار و افزایش پایداری سازه ای دارند، در بسیاری از پروژه های صنعتی و ساختمانی مورد استفاده قرار می گیرند. در ادامه، برخی از کاربردهای اصلی این صفحات ارائه شده است:

• تکیه‌گاه سازه‌ای در پروژه‌های ساختمانی: در ساختمان‌های اسکلت فلزی، به ویژه ساختمان‌های چند طبقه، بیس پلیت‌ ها در زیر ستون‌ها و تیرهای اصلی نصب می‌شوند. این صفحات با ایجاد یک تکیه‌گاه محکم، بار وارد شده از سازه را به‌صورت یکنواخت به فونداسیون منتقل کرده و به افزایش استحکام و دوام سازه کمک می‌کنند.
• نصب ماشین‌آلات و تجهیزات: در کارخانه‌ها، کارگاه‌ها و انبارها، بیس پلیت برای نصب ایمن ماشین‌آلات سنگین و ستون‌های سازه‌ای کاربرد دارد. این صفحات یک تکیه گاه محکم، ایمن و تراز برای این تجهیزات فراهم کرده و از جابجایی، لرزش و آسیب‌ به آنها جلوگیری می‌کنند.
• نصب سازه‌ها و تجهیزات صنعتی: خاصیت مغناطیسی فولاد باعث شده است که این صفحات در محیط‌های صنعتی به عنوان سطح قابل اطمینان، برای نصب ایمن و دقیق پایه‌های مغناطیسی یا تجهیزات حساس به کار گرفته شود.
• پل‌ها: بیس پلیت‌ ها با توزیع بار ستون‌ها یا پایه‌های پل به فونداسیون، باعث افزایش پایداری کل سازه می‌شوند.
• برج‌ها و دکل های مخابراتی: در برج‌های انتقال نیرو، دکل های مخابراتی و سازه‌های بلند دیگر، بیس پلیت‌ ها وظیفه انتقال ایمن بارهای عمودی به زمین را بر عهده دارند.

بیس پلیت یکی از اجزای ضروری در ساخت سازه‌ها و نصب ماشین‌آلات است که وظیفه‌ی اصلی آن، ایجاد اتصال پایدار و انتقال یکنواخت بار به فونداسیون می‌باشد. طراحی دقیق و استفاده از ورق‌های فولادی بادوام در ساخت این صفحات، می‌تواند استحکام سازه را افزایش دهد و از بروز مشکلات ساختاری در بلندمدت جلوگیری کند.

انتخاب نوع ورق فولادی برای ساخت بیس پلیت باید با در نظر گرفتن عواملی مانند میزان بارگذاری، شرایط محیطی، نیازهای فنی و ملاحظات اقتصادی پروژه انجام شود. در صورتی که برای انتخاب ورق آهنی به مشاوره تخصصی نیاز دارید، فولادسل با ارائه خدمات کارشناسی تخصصی و تامین انواع ورق‌های فولادی استاندارد می‌تواند به عنوان پشتیبان مطمئن در تامین مصالح در کنار پروژه‌های عمرانی و صنعتی شما قرار گیرد.
