میلگرد یکی از اصلی‌ترین اجزای سازه‌های بتنی است که مقاومت ساختمان در برابر نیروهای مختلف، مخصوصاً کشش، به کیفیت آن بستگی دارد. “تست کشش میلگرد” یکی از روش‌های مهم برای بررسی استحکام و قابلیت انعطاف‌پذیری میلگرد پیش از استفاده در پروژه‌های عمرانی است. این تست کمک می‌کند اطمینان پیدا کنیم که میلگرد در زمان استفاده در ساخت و ساز، عملکرد قابل قبولی خواهد داشت.
اگر برایتان سوال است که چرا بررسی کاربرد میلگرد پیش از شروع پروژه اهمیت دارد، یا می‌خواهید بدانید تست کشش دقیقاً چطور انجام می‌شود و چه اطلاعاتی درباره کیفیت میلگرد به شما می‌دهد، پیشنهاد می‌کنیم مطالعه ادامه این مقاله را از دست ندهید.
تست کشش میلگرد چیست؟
تست کشش میلگرد (Rebar Tensile Test) یک آزمایش ساده اما بسیار مهم است که میزان مقاومت میلگرد در برابر نیروی کشش را بررسی می‌کند. در این تست، میلگرد داخل یک دستگاه مخصوص قرار می‌گیرد و از دو سر آن، با فشار ثابت و کنترل‌شده، کشیده می‌شود تا زمانی که دچار شکست یا تغییر شکل شود.
این آزمایش دقیقا شبیه شرایطی است که یک سازه تحت فشار باد، زلزله یا وزن ساختمان قرار می‌گیرد. به همین دلیل، نتایج این تست به خوبی نشان می‌دهد میلگرد تا چه میزان می‌تواند در برابر نیروهای وارده مقاومت کند و در چه نقطه‌ای تسلیم می‌شود. در طول این آزمایش، دو شاخص بسیار مهم اندازه‌گیری می‌شود:
- تنش تسلیم (Yield Strength)؛ لحظه‌ای که میلگرد از حالت کشسانی خارج شده و تغییر شکل دائمی پیدا می‌کند.
- تنش گسیختگی (Ultimate Tensile Strength)؛ بیشترین نیرویی که میلگرد قبل از پارگی می‌تواند تحمل کند.
جالب است بدانید رفتار میلگردها در این تست بسته به نوع و فرایند تولید آن‌ها متفاوت است. برای مثال، میلگرد ترمکس به دلیل فرایند خاص خنک‌کاری سطحی که در زمان تولید انجام می‌شود، در تست کشش مقاومت بسیار خوبی از خود نشان می‌دهد. این میلگرد معمولاً پس از نقطه تسلیم، قابلیت تغییر شکل بیشتری نسبت به میلگردهای معمولی دارد.
اگر برایتان سوال است که میلگرد ترمکس چیست و چرا در تست کشش عملکرد خوبی دارد، باید بدانید این نوع میلگرد به دلیل فرایند خنک‌کاری سطحی در زمان تولید، مقاومت بالاتری در برابر کشش از خود نشان می‌دهد.
به طور خلاصه، تست کشش میلگرد یکی از دقیق‌ترین روش‌ها برای بررسی کیفیت و اطمینان میلگرد پیش از استفاده در ساختمان‌سازی است؛ اطلاعاتی که مهندسان برای انتخاب مناسب‌ترین میلگرد در پروژه‌های خود به آن نیاز دارند. حالا که با مفهوم این تست آشنا شدیم، خوب است بدانیم که در طی چه مراحلی انجام می‌شود.
مراحل انجام آزمایش کشش میلگرد
آزمایش کشش میلگرد یکی از مهم‌ترین آزمایش‌ها در صنعت ساختمان‌سازی است که به ما این امکان را می‌دهد تا به‌طور دقیق بررسی کنیم که میلگردها در شرایط فشار و کشش چه رفتاری از خود نشان می‌دهند. در ادامه به بررسی مراحل این تست می‌پردازیم:
- آماده‌سازی نمونه میلگرد
در اولین قدم، باید نمونه‌ای استاندارد از میلگرد انتخاب شود. طبق دستورالعمل‌های معتبر مانند ASTM A370، طول مناسب نمونه برای تست کشش ۸۰ سانتی‌متر در نظر گرفته می‌شود. رعایت این اندازه به دقت و صحت نتایج کمک زیادی می‌کند و هرگونه خطا در ابعاد نمونه، می‌تواند نتیجه آزمایش را تغییر دهد. - قرار دادن میلگرد در دستگاه تست کشش
در مرحله دوم آزمایش، نمونه میلگرد در دستگاه مخصوص تست کشش قرار می‌گیرد. این دستگاه معمولاً شامل یک قاب بزرگ و مستحکم است که به دو گیره قوی مجهز می‌باشد: یک گیره ثابت در یک طرف و یک گیره متحرک در طرف دیگر.
گیره متحرک به صورت کنترل‌شده و پیوسته عمل کرده و نیروی کششی را به میلگرد وارد می‌کند. طراحی دقیق این دستگاه امکان اعمال نیروی کششی یکنواخت و ثبت دقیق تغییرات و مشخصات مکانیکی نمونه را فراهم می‌سازد. تمام مراحل آزمایش با دقت بالا انجام شده و داده‌های مربوط به رفتار میلگرد تحت نیروی کششی به دقت اندازه‌گیری و ثبت می‌گردد. - اعمال نیروی کششی
در این مرحله، دستگاه شروع به وارد کردن نیروی کشش به میلگرد می‌کند. نیروی کششی به‌طور پیوسته افزایش می‌یابد تا میلگرد تحت تنش قرار گیرد. این فرآیند معمولاً به‌صورت آرام و مرحله‌به‌مرحله انجام می‌شود تا نیروی دقیق اندازه‌گیری شود. - اندازه‌گیری تغییر طول
در حین اعمال نیروی کششی، دستگاه میزان تغییر طول میلگرد را اندازه‌گیری می‌کند. این اطلاعات برای محاسبه میزان ازدیاد طول میلگرد و پیش‌بینی رفتار آن در شرایط مختلف بسیار مهم است. - ثبت شکست میلگرد
در نهایت، زمانی که نیروی وارد شده به میلگرد بیشتر از توان آن می‌شود و میلگرد شروع به شکستن می‌کند، این لحظه ثبت می‌شود. این داده‌ها به مهندسان کمک می‌کند تا استحکام واقعی میلگرد را در برابر بارهای مختلف تحلیل کنند.
تحقیقات نشان می‌دهد که میلگردهایی که با مواد اولیه مرغوب و طبق استاندارد تولید شده‌اند، معمولاً در تست کشش، مقاومت بسیار بالاتر و تغییر طول منطقی‌تری را از خود نشان می‌دهند. این تفاوت، مستقیماً در کیفیت سازه و حتی قیمت میلگرد تأثیرگذار است؛ به‌طوری که میلگردهای دارای گواهینامه کیفیت و تاییدیه استاندارد، در بازار اغلب با قیمت بالاتری عرضه می‌شوند، اما در مقابل، اطمینان بیشتری برای اجرای پروژه فراهم می‌کنند. در ادامه استانداردهای تست کشش میلگرد را مورد بررسی قرار می‌دهیم.
استاندارد تست کشش میلگرد
در هر کشور، آزمایش کشش میلگرد طبق استانداردهای خاصی انجام می‌شود تا نتایج حاصل از آن دقیق و قابل‌اعتماد باشند. این استانداردها موارد مختلفی را شامل می‌شوند، از نحوه آماده‌سازی نمونه میلگرد گرفته تا میزان نیروی کششی که باید بر آن وارد شود و… در این بخش، به مهم‌ترین استانداردهای تست کشش میلگرد پرداخته و تأثیر آن‌ها را بر نتایج آزمایش توضیح خواهیم داد.
استانداردهای تست کشش میلگرد معمولاً شامل مواردی هستند که به دقت فرآیند تست را هدایت می‌کنند. این استانداردها به‌ویژه در زمینه انتخاب میلگرد و شرایط آزمایش، مشخص می‌کنند که چگونه باید نمونه‌ها آماده شوند و چه نیرویی باید به میلگرد وارد شود تا کشش صحیح انجام شود.
استانداردهایی مانند ASTM A615، BS 4449 و EN 10080، برای میلگردها طراحی شده‌اند تا کیفیت و قابلیت اطمینان آزمایش کشش را تضمین کنند. برای مثال، در استاندارد ASTM A615، حداقل میزان استحکام کششی میلگردها مشخص شده که تضمین می‌کند میلگردها در برابر کشش‌های شدید در سازه‌های بتنی مقاومت خواهند کرد.
| استاندارد | کشور/منطقه | توضیحات |
|---|---|---|
| ASTM A615 | ایالات متحده آمریکا | استاندارد ملی برای میلگردهای فولادی |
| BS 4449 | بریتانیا | استاندارد میلگردهای فولادی برای استفاده در بتن |
| EN 10080 | اتحادیه اروپا | استاندارد برای میلگردهای مورد استفاده در سازه‌های بتن مسلح |
| IS 1786 | هند | استاندارد میلگردهای فولادی برای استفاده در سازه‌های بتنی |
استاندارد میلگرد تأثیر زیادی بر نتایج تست کشش دارند؛ به‌طوری که تفاوت‌های جزئی در روش‌های آزمایش یا نوع میلگرد می‌تواند به‌طور مستقیم بر میزان استحکام و کشش نهایی تأثیر بگذارد. بنابراین، رعایت دقیق این استانداردها در هر کشور، برای تضمین دقت و صحت نتایج آزمایش ضروری است. حالا که با استانداردهای مهم و نقش آن‌ها در دقت و صحت آزمایش کشش میلگرد آشنا شدید، در ادامه این مطلب سراغ یکی از اصلی‌ترین اجزای این فرآیند یعنی دستگاه کشش میلگرد می‌رویم.

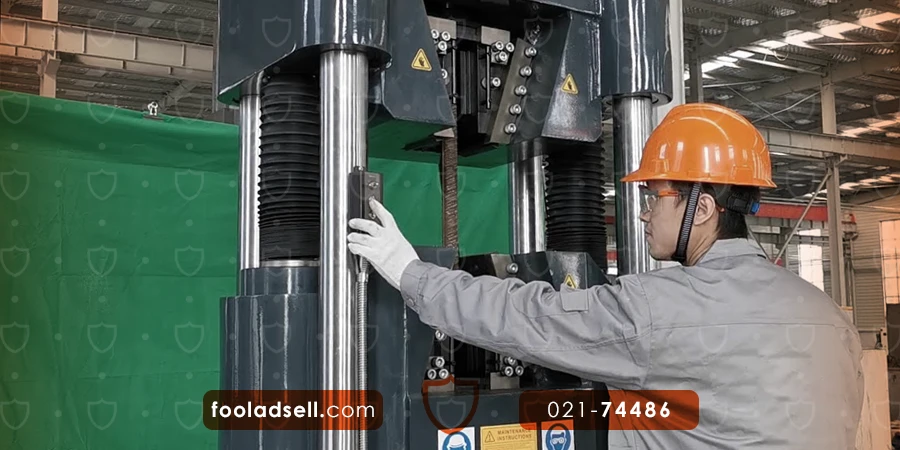

دستگاه کشش میلگرد
دستگاه کشش میلگرد، ابزاری بسیار دقیق و تخصصی است که برای اندازه‌گیری مقاومت میلگرد در برابر نیروی کششی استفاده می‌شود. این دستگاه به گونه‌ای طراحی شده که با اعمال یک نیروی مشخص و قابل کنترل، رفتار واقعی میلگرد در شرایط تنش را شبیه‌سازی کند. این دستگاه از دو بخش اصلی تشکیل شده است:
- فک‌های گیرنده میلگرد (Grip System)
در اولین مرحله، میلگرد نمونه درون فک‌های دستگاه قرار می‌گیرد. این فک‌ها معمولاً از فولاد مقاوم ساخته شده‌اند و طوری طراحی شده‌اند که سطح تماس مناسبی با میلگرد ایجاد کنند. هدف اصلی فک‌ها این است که میلگرد در زمان انجام آزمایش، کاملاً محکم و بدون کوچک‌ترین لغزش در جای خودش ثابت بماند؛ چون حتی یک حرکت کوچک، می‌تواند دقت نتایج را تحت تاثیر قرار دهد.
- سیستم اعمال نیرو (Loading Unit)
پس از محکم شدن میلگرد، نوبت به اعمال نیرو می‌رسد. این بخش از دستگاه با استفاده از جک‌های هیدرولیکی یا موتورهای الکتریکی، نیروی کششی را به آرامی و به‌صورت یکنواخت به میلگرد وارد می‌کند. مقدار نیرو و سرعت افزایش آن کاملاً تحت کنترل است و دستگاه به‌صورت لحظه‌ای اطلاعاتی مثل تغییر طول و نیروی وارده را ثبت می‌کند. این اطلاعات تا زمان شکست میلگرد ثبت و تحلیل می‌شوند.
در نهایت، باید در نظر داشت که نتایج آزمایش کشش میلگرد، تصویری شفاف از کیفیت واقعی میلگرد ارائه می‌دهد. میلگردهایی که در این آزمون عملکرد خوبی دارند، نشان می‌دهند که فرآیند تولید آن‌ها مطابق با استانداردهای معتبر انجام شده و از مواد اولیه با کیفیت ساخته شده‌اند. به همین خاطر است که اغلب، قیمت میلگرد آجدار دقیقاً با همین فاکتور کیفیت و نتایج تست کشش ارتباط مستقیم دارد. یعنی هرچقدر نتایج این تست بهتر باشد، قیمت میلگرد هم بالاتر است، چون امنیت بیشتری را در سازه تضمین می‌کند.
اما نکته مهم این است که کیفیت میلگرد تنها زمانی تضمین می‌شود که خرید آن از منابع معتبر و تخصصی صورت گیرد. مراکزی مثل فولادسل با ارائه میلگردهای استاندارد، محصولاتی را در اختیار شما قرار می‌دهند که قبلاً در مسیر تولید، آزمایش‌های کنترل کیفیت از جمله تست کشش را با موفقیت پشت سر گذاشته‌اند. انتخاب تأمین‌کننده‌ای معتبر مثل فولادسل، نه‌تنها خیال شما را از بابت کیفیت میلگرد راحت می‌کند، بلکه مشاوره تخصصی قبل از خرید را هم در اختیار شما می‌گذارد؛ موضوعی که به کاهش ریسک‌های اجرایی و اقتصادی در پروژه‌های ساختمانی کمک زیادی خواهد کرد.
