یکی از مقاطع پرکاربرد که در فرآیند ساخت سازه‌های مختلف به‌کار می‌آید، نبشی است. نبشی‌ها اغلب برای اتصالات تیرآهن به بیم‌های باربر و اتصالات ستون‌ها به صفحات در فوندانسیون مورد استفاده قرار می‌گیرند که در ادامه به شما را با محاسبه وزن نبشی و جدول وزنی آن آشنا می‌کنیم.
وزن انواع نبشی
این محصول از اصلی‌ترین پروفیل‌های به‌کار رفته در پروژه‌های عمرانی است که به‌شکل تکی و مرکب برای اتصالات، مورد استفاده قرار می‌گیرد. به‌طور کلی نبشی‌ها از نظر ظاهری با دو دسته بال مساوی و بال نامساوی تقسیم‌بندی می‌شوند که در نقشه‌های سازه‌ای و جدول وزن نبشی برای نشان دادن آن‌ها از L استفاده می‌کنند. با استفاده از فرمول‌هایی که در این مقاله به آن‌ها اشاره خواهیم کرد، می‌توانید با محاسبه وزن انواع نبشی اعم از وزن نبشی 3، 4 و … پیش از خرید، قیمت نبشی را برآورد کنید. نحوه نامگذاری نبشی‌ها هم طبق دو عامل طول بال ها و ضخامت بال ها است.
فرمول محاسبه وزن نبشی
به‌طور کلی شما می‌توانید با استفاده از جدول وزن نبشی، وزن آن را محاسبه کنید اما امکان دارد که زمانی نیاز به محاسبه وزن نبشی به‌صورت دستی داشته باشید تا بتوانید تقریبی و با دقت بسیار بالا، وزن بار را به‌دست آورید. همانطور که پیش‌تر گفتیم نبشی‌ها به دو دسته بال مساوری و بال نامساوی تقسیم می‌شوند که فرمول محاسبه وزن هر کدام متفاوت است. در ادامه فرمول هر دوی این محصولات را برایتان شرح می‌دهیم.

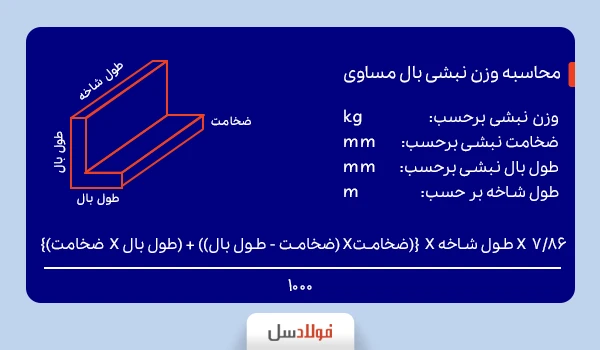

فرمول محاسبه وزن نبشی بال مساوی
۱۰۰۰ / [چگالی فولاد × طول بال × ۲ × ضخامت × طول شاخه] = وزن یک شاخه نبشی بال مساوی
فرمول محاسبه وزن نبشی بال نامساوی
۱۰۰۰ / [چگالی فولاد × مجموع طول دو بال × ضخامت × طول شاخه] = وزن یک شاخه نبشی بال نامساوی
جدول وزن انواع نبشی بال مساوی
در جدول زیر شما می‌توانید تمامی اطلاعات وزنی انواع نبشی بال مساوی را مشاهده نمایید.
| سایز نبشی | وزن هر متر (Kg) | طول بال (mm) | ضخامت (mm) | وزن شاخه 6 متری | وزن شاخه 12 متری |
|---|---|---|---|---|---|
| L30*30*3 | 1/36 | 30 | 3 | 8/16 | 16/32 |
| L30*30*4 | 1/78 | 30 | 4 | 10/68 | 21/36 |
| L35*35*4 | 2/09 | 35 | 4 | 12/54 | 25/08 |
| L40*40*4 | 2/42 | 40 | 4 | 14/52 | 29/04 |
| L40*40*5 | 2/97 | 40 | 5 | 17/82 | 35/64 |
| L45*45*4.5 | 3/06 | 45 | 4/5 | 18/36 | 36/72 |
| L50*50*4 | 3/06 | 50 | 4 | 18/36 | 36/72 |
| L50*50*5 | 3/77 | 50 | 5 | 22/62 | 45/24 |
| L50*50*6 | 4/47 | 50 | 6 | 22/82 | 53/64 |
| L60*60*5 | 4/57 | 60 | 5 | 27/42 | 54/84 |
| L60*60*6 | 5/42 | 60 | 6 | 32/52 | 65/04 |
| L60*60*8 | 7/09 | 60 | 8 | 42/54 | 85/08 |
| L65*65*7 | 6/83 | 65 | 7 | 40/98 | 81/96 |
| L70*70*6 | 6/38 | 70 | 6 | 38/28 | 76/56 |
| L70*70*7 | 7/38 | 70 | 7 | 44/28 | 88/56 |
| L75*75*6 | 6/85 | 75 | 6 | 41/1 | 82/2 |
| L75*75*8 | 8/99 | 75 | 8 | 53/94 | 107/88 |
| L80*80*8 | 9/63 | 80 | 8 | 57/78 | 115/56 |
| L80*80*10 | 11/9 | 80 | 10 | 71/4 | 142/8 |
| L90*90*7 | 9/61 | 70 | 7 | 57/66 | 115/32 |
| L90*90*8 | 10/9 | 90 | 8 | 65/4 | 130/8 |
| L90*90*9 | 12/2 | 90 | 9 | 73/2 | 146/4 |
| L90*90*10 | 13/4 | 90 | 10 | 80/4 | 160/8 |
| L100*100*8 | 12/2 | 100 | 8 | 73/2 | 146/4 |
| L100*100*10 | 15 | 100 | 10 | 90 | 180 |
| L100*100*12 | 17/8 | 100 | 12 | 106/8 | 213/6 |
جدول وزن انواع نبشی بال نامساوی
در جدول زیر شما می‌توانید تمامی اطلاعات وزنی انواع نبشی بال نامساوی را مشاهده نمایید.
| سایز نبشی | وزن هر متر (Kg) | طول بال (mm) | ضخامت (mm) | وزن شاخه 6 متری | وزن شاخه 12 متری |
|---|---|---|---|---|---|
| 3*30*20 | 1/11 | 20 | 3 | 6.66 | 13.32 |
| 4*20*30 | 1/45 | 30 | 4 | 8.7 | 17.4 |
| 3*20*40 | 1/35 | 40 | 3 | 8.1 | 16.2 |
| 4*20*40 | 1/77 | 40 | 4 | 10.62 | 21.24 |
| 3*30*45 | 1/72 | 45 | 3 | 10.32 | 20.64 |
| 4*30*45 | 2/25 | 45 | 4 | 13.5 | 27 |
| 5*30*45 | 2/77 | 45 | 5 | 16.62 | 33.24 |
| 5*30*50 | 2/96 | 50 | 5 | 17.76 | 35.52 |
| 4*40*50 | 2/71 | 50 | 4 | 16.26 | 35.52 |
| 5*40*50 | 3/35 | 50 | 5 | 20.1 | 32.52 |
| 5*30*60 | 3/37 | 60 | 5 | 20.22 | 40.2 |
| 7*30*60 | 4/59 | 60 | 7 | 27.54 | 55.08 |
| 5*40*60 | 3/76 | 60 | 5 | 22.56 | 45.12 |
| 6*40*60 | 4/46 | 60 | 6 | 26.76 | 53.52 |
| 7*40*60 | 5/14 | 60 | 7 | 30.84 | 61.68 |
| 5*50*65 | 4/35 | 65 | 5 | 26.1 | 52.2 |
| 7*50*65 | 5/97 | 65 | 7 | 35.82 | 71.64 |
| 9*50*65 | 7/52 | 65 | 9 | 45.12 | 90.24 |
| 5*50*75 | 4/74 | 75 | 5 | 28.44 | 56.88 |
| 7*50*75 | 6/51 | 75 | 7 | 39.06 | 78.12 |
| 9*50*75 | 8/23 | 75 | 9 | 49.38 | 98.76 |
| 5*55*75 | 4/95 | 75 | 5 | 29.7 | 59.4 |
| 7*55*75 | 6/80 | 75 | 7 | 40.8 | 81.6 |
| 9*55*75 | 8/59 | 75 | 9 | 51.54 | 103.08 |
| 6*40*80 | 5/41 | 80 | 6 | 32.46 | 64.92 |
| 8*40*80 | 7/07 | 80 | 8 | 42.42 | 84.84 |
راهنمای استفاده از جدول وزنی نبشی فولادی
مهم‌ترین موضوعی که باید در فرآیند استفاده از جدول نبشی آهنی و یا هر محصول فولادی دیگر بدانید، نوع بیان سایز و ابعاد آن است. امکان دارد الان برایتان سوال باشد که ابعاد نبشی چطور بیان می‌شود؟ برای مثال عبارت L100*4 در جدول وزن نبشی، نشانگر چه نوع نبشی و چه ابعادی از آن است؟
لازم به ذکر است که سایز انواع نبشی با بال مساوی و یا بال نامساوی، با طول بال‌ها و ضخامت آن تعیین می‌شود. مثلا، برای معرفی نبشی بال مساوی با طول بال 100 میلی‌متر و ضخامت 4 میلی‌متر، عبارت L100*4 به‌کار می‌رود. عبارت L 80*40*6 هم به نبشی‌های بال نامساوی با سایز بال‌های 80 و 40 و ضخامت 6 میلی‌متر اشاره دارد.
تصور کنید که شما در بازار با نبشی 4 مواجه شده‌اید و نیاز دارید که وزن نبشی 4 را به‌دست آورید. در حال حاضر باید بدانید که نبشی ۴ به محصولی با ضخامت 4 میلی‌متر و طول بال 40 میلی‌متر می‌گویند. البته خوب است بدانید که به‌وسیله فرمول وزن محصولاتی مثل نبشی 3 را حساب کنید. در ضمن شما با داشتن ابعاد و تطبیق آن با جدول وزنی نبشی، قادر به تخمین وزن این مقاطع فولادی هستید و از آن مهم‌تر، می‌توانید وزن آن را با مقدار استاندارد مقایسه کنید.
جدول اشتال نبشی
جدول اشتال نبشی یک مرجع جامع از مشخصات مقاطع فولادی است که شامل ابعاد، وزن، و جزئیات بیشتری مانند شعاع خمیدگی نبشی‌ها می‌شود. این جدول به مهندسان کمک می‌کند تا با دقت بیشتری طراحی کرده و وزن دقیق نبشی‌ها را بر اساس طول مورد نیاز محاسبه کنند. همچنین، ابزاری برای برآورد دقیق‌تر قیمت این مقاطع فولادی است.
در جدول اشتال نبشی بال مساوی و نامساوی، اطلاعاتی نظیر ابعاد و وزن شاخه‌های نبشی بال مساوی و بال نامساوی و دیگر اطلاعات فنی ارائه می‌شود، که برای طراحی و انتخاب بهتر در پروژه‌های مختلف ضروری است. در ادامه جدول اشتال نبشی بال مساوی و بال نامساوی، جهت دانلود آماده شده‌اند.
| جدول اشتال نبشی بال مساوی | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a × s mm |
r1 mm |
r2 mm |
F cm2 |
G kg/m |
e cm |
w cm |
v1 cm |
Jx=Jy cm4 |
Wx=Wy cm3 |
ix=iy cm |
Jξ cm4 |
iξ cm |
Jη cm |
Wη cm3 |
iη cm |
| 100 × 10 | 12 | 6 | 19.2 | 15.1 | 2.82 | 7.07 | 3.99 | 177 | 24.7 | 3.04 | 280 | 3.82 | 73.3 | 18.4 | 1.95 |
| 100 × 12 | 12 | 6 | 22.7 | 17.8 | 2.9 | 7.07 | 4.1 | 207 | 29.2 | 3.02 | 328 | 3.8 | 86.2 | 21 | 1.95 |
| 100 × 14 | 12 | 6 | 26.2 | 20.6 | 2.98 | 7.07 | 4.21 | 235 | 33.5 | 3 | 372 | 3.77 | 98.3 | 23.4 | 1.94 |
| 100 × 16 | 12 | 6 | 29.6 | 23.2 | 3.06 | 7.07 | 4.32 | 262 | 37.7 | 2.97 | 413 | 3.74 | 111 | 25.6 | 1.93 |
| 100 × 20 | 12 | 6 | 36.2 | 28.4 | 3.2 | 7.07 | 4.53 | 311 | 45.7 | 2.93 | 487 | 3.67 | 135 | 29.8 | 1.93 |
| 100 × 8 | 12 | 6 | 15.5 | 12.2 | 2.74 | 7.07 | 3.87 | 145 | 19.9 | 3.06 | 230 | 3.85 | 59.9 | 15.5 | 1.96 |
| 110 × 10 | 12 | 6 | 21.2 | 16.6 | 3.07 | 7.78 | 4.34 | 239 | 30.1 | 3.36 | 379 | 4.23 | 98.6 | 22.7 | 2.16 |
| 110 × 12 | 12 | 6 | 25.1 | 19.7 | 3.15 | 7.78 | 4.45 | 280 | 35.7 | 3.34 | 444 | 4.21 | 116 | 26.1 | 2.15 |
| 110 × 14 | 12 | 6 | 29 | 22.8 | 3.21 | 7.78 | 4.54 | 319 | 41 | 3.32 | 505 | 4.18 | 133 | 29.3 | 2.14 |
| 120 × 11 | 13 | 6.5 | 25.4 | 19.9 | 3.36 | 8.49 | 4.75 | 341 | 39.5 | 3.66 | 541 | 4.62 | 140 | 29.5 | 2.35 |
| 120 × 12 | 13 | 6.5 | 27.5 | 21.6 | 3.4 | 8.49 | 4.8 | 368 | 42.7 | 3.65 | 584 | 4.6 | 152 | 31.6 | 2.35 |
| 120 × 13 | 13 | 6.5 | 29.7 | 23.3 | 3.44 | 8.49 | 4.86 | 394 | 46 | 3.64 | 625 | 4.59 | 162 | 33.3 | 2.34 |
| 120 × 15 | 13 | 6.5 | 33.9 | 26.6 | 3.51 | 8.49 | 4.96 | 446 | 52.5 | 3.63 | 705 | 4.56 | 186 | 37.5 | 2.34 |
| 130 × 12 | 14 | 7 | 30 | 23.6 | 3.64 | 9.19 | 5.15 | 472 | 50.4 | 3.97 | 750 | 5 | 194 | 37.7 | 2.54 |
| 130 × 14 | 14 | 7 | 34.7 | 27.2 | 3.72 | 9.19 | 5.26 | 540 | 58.2 | 3.94 | 857 | 4.97 | 223 | 42.4 | 2.53 |
| 130 × 16 | 14 | 7 | 39.3 | 30.9 | 3.8 | 9.19 | 5.37 | 605 | 65.8 | 3.92 | 959 | 4.94 | 251 | 46.7 | 2.52 |
| 140 × 13 | 15 | 7.5 | 35 | 27.5 | 3.92 | 9.9 | 5.54 | 638 | 63.3 | 4.27 | 1010 | 5.38 | 262 | 47.3 | 2.74 |
| 140 × 15 | 15 | 7.5 | 40 | 31.4 | 4 | 9.9 | 5.66 | 723 | 72.3 | 4.25 | 1150 | 5.36 | 298 | 52.7 | 2.73 |
| 150 × 12 | 16 | 8 | 34.8 | 27.3 | 4.12 | 10.6 | 5.38 | 737 | 67.7 | 4.6 | 1170 | 5.8 | 303 | 52 | 2.95 |
| 150 × 14 | 16 | 8 | 40.3 | 31.6 | 4.21 | 10.6 | 5.95 | 845 | 78.2 | 4.58 | 1340 | 5.77 | 347 | 58.3 | 2.94 |
| 150 × 15 | 16 | 8 | 43 | 33.8 | 4.25 | 10.6 | 6.01 | 898 | 83.5 | 4.57 | 1430 | 5.76 | 370 | 61.6 | 2.93 |
| 150 × 16 | 16 | 8 | 45.7 | 35.9 | 4.29 | 10.6 | 6.07 | 949 | 88.7 | 4.56 | 1510 | 5.74 | 391 | 64.4 | 2.93 |
| 150 × 18 | 16 | 8 | 51 | 40.1 | 4.36 | 10.6 | 6.17 | 1050 | 99.3 | 4.54 | 1670 | 5.7 | 438 | 71 | 2.93 |
| 150 × 20 | 16 | 8 | 56.3 | 44.2 | 4.44 | 10.6 | 6.28 | 1150 | 109 | 4.51 | 1820 | 5.68 | 477 | 76 | 2.91 |
| 160 × 15 | 17 | 8.5 | 46.1 | 36.2 | 4.49 | 11.3 | 6.35 | 1100 | 95.6 | 4.88 | 1750 | 6.15 | 453 | 71.3 | 3.14 |
| 160 × 17 | 17 | 8.5 | 51.8 | 40.7 | 4.57 | 11.3 | 6.46 | 1230 | 108 | 4.86 | 1950 | 6.13 | 506 | 78.3 | 3.13 |
| 160 × 19 | 17 | 8.5 | 57.5 | 45.1 | 4.65 | 11.3 | 6.58 | 1350 | 118 | 4.84 | 2140 | 6.1 | 558 | 84.8 | 3.12 |
| 180 × 16 | 18 | 9 | 55.4 | 43.5 | 5.02 | 12.7 | 7.11 | 1680 | 130 | 5.51 | 2690 | 6.96 | 679 | 95.5 | 3.5 |
| 180 × 18 | 18 | 9 | 61.9 | 48.6 | 5.1 | 12.7 | 7.22 | 1870 | 145 | 5.49 | 2970 | 6.93 | 757 | 105 | 3.49 |
| 180 × 20 | 18 | 9 | 68.4 | 53.7 | 5.18 | 12.7 | 7.33 | 2040 | 160 | 5.47 | 3260 | 6.9 | 830 | 113 | 3.49 |
| 180 × 22 | 18 | 9 | 74.7 | 58.6 | 5.26 | 12.7 | 7.44 | 2210 | 174 | 5.44 | 3510 | 6.86 | 918 | 123 | 3.5 |
| 20 × 3 | 3.5 | 2 | 1.12 | 0.88 | 0.6 | 1.41 | 0.85 | 0.39 | 0.28 | 0.59 | 0.62 | 0.74 | 0.15 | 0.18 | 0.37 |
| 20 × 4 | 3.5 | 2 | 1.45 | 1.14 | 0.64 | 1.41 | 0.9 | 0.48 | 0.35 | 0.58 | 0.77 | 0.73 | 0.19 | 0.21 | 0.36 |
| 200 × 16 | 18 | 9 | 61.8 | 48.5 | 5.52 | 14.1 | 7.8 | 2340 | 162 | 6.15 | 3740 | 7.78 | 943 | 121 | 3.91 |
| 200 × 18 | 18 | 9 | 69.1 | 54.3 | 5.6 | 14.1 | 7.92 | 2600 | 181 | 6.13 | 4150 | 7.75 | 1050 | 133 | 3.9 |
| 200 × 20 | 18 | 9 | 76.4 | 59.9 | 5.68 | 14.1 | 8.04 | 2850 | 199 | 6.11 | 4540 | 7.72 | 1160 | 144 | 3.89 |
| 200 × 24 | 18 | 9 | 90.6 | 71.1 | 5.84 | 14.1 | 8.26 | 3330 | 235 | 6.06 | 5280 | 7.64 | 1380 | 167 | 3.9 |
| 200 × 28 | 18 | 9 | 105 | 82 | 5.99 | 14.1 | 8.47 | 3780 | 270 | 6.02 | 5990 | 7.57 | 1580 | 186 | 3.89 |
| 200 × 28 | 18 | 9 | 105 | 82 | 5.99 | 14.1 | 8.47 | 3780 | 270 | 6.02 | 5990 | 7.57 | 1580 | 186 | 3.89 |
| 25 × 3 | 3.5 | 2 | 1.42 | 1.12 | 0.73 | 1.77 | 1.03 | 0.79 | 0.45 | 0.75 | 1.27 | 0.95 | 0.31 | 0.3 | 0.47 |
| 25 × 4 | 3.5 | 2 | 1.85 | 1.45 | 0.76 | 1.77 | 1.08 | 1.01 | 0.58 | 0.74 | 1.61 | 0.93 | 0.4 | 0.37 | 0.47 |
| 25 × 5 | 3.5 | 2 | 2.26 | 1.77 | 0.8 | 1.77 | 1.13 | 1.18 | 0.69 | 0.72 | 1.87 | 0.91 | 0.5 | 0.44 | 0.47 |
| 30 × 3 | 5 | 2.5 | 1.74 | 1.36 | 0.84 | 2.12 | 1.18 | 1.41 | 0.65 | 0.9 | 2.24 | 1.14 | 0.57 | 0.48 | 0.57 |
| 30 × 4 | 5 | 2.5 | 2.27 | 1.78 | 0.89 | 2.12 | 1.24 | 1.81 | 0.86 | 0.89 | 2.85 | 1.12 | 0.76 | 0.61 | 0.58 |
| 30 × 5 | 5 | 2.5 | 2.78 | 2.18 | 0.92 | 2.12 | 1.3 | 2.16 | 1.04 | 0.88 | 3.41 | 1.11 | 0.91 | 0.7 | 0.57 |
| 35 × 3 | 5 | 2.5 | 2.04 | 1.6 | 0.96 | 2.47 | 1.36 | 2.29 | 0.9 | 1.06 | 3.63 | 1.34 | 0.95 | 0.7 | 0.68 |
| 35 × 4 | 5 | 2.5 | 2.67 | 2.1 | 1 | 2.47 | 1.41 | 2.96 | 1.18 | 1.05 | 4.68 | 1.33 | 1.24 | 0.88 | 0.68 |
| 35 × 5 | 5 | 2.5 | 3.28 | 2.57 | 1.04 | 2.47 | 1.47 | 3.56 | 1.45 | 1.04 | 5.63 | 1.31 | 1.49 | 1.01 | 0.67 |
| 35 × 6 | 5 | 2.5 | 3.87 | 3.04 | 1.08 | 2.47 | 1.53 | 4.14 | 1.71 | 1.04 | 6.5 | 1.3 | 1.77 | 1.16 | 0.68 |
| 40 × 3 | 6 | 3 | 2.35 | 1.84 | 1.07 | 2.83 | 1.52 | 3.45 | 1.18 | 1.21 | 5.45 | 1.52 | 1.44 | 0.95 | 0.78 |
| 40 × 4 | 6 | 3 | 3.08 | 2.42 | 1.12 | 2.83 | 1.58 | 4.48 | 1.56 | 1.21 | 7.09 | 1.52 | 1.86 | 1.18 | 0.78 |
| 40 × 5 | 6 | 3 | 3.79 | 2.97 | 1.16 | 2.83 | 1.64 | 5.43 | 1.91 | 1.2 | 8.64 | 1.51 | 2.22 | 1.35 | 0.77 |
| 40 × 6 | 6 | 3 | 4.48 | 3.52 | 1.2 | 2.83 | 1.7 | 6.33 | 2.26 | 1.19 | 9.98 | 1.49 | 2.67 | 1.57 | 0.77 |
| 45 × 4 | 7 | 3.5 | 3.49 | 2.74 | 1.23 | 3.18 | 1.75 | 6.43 | 1.97 | 1.36 | 10.2 | 1.71 | 2.68 | 1.53 | 0.88 |
| 45 × 5 | 7 | 3.5 | 4.3 | 3.38 | 1.28 | 3.18 | 1.81 | 7.83 | 2.43 | 1.35 | 12.4 | 1.7 | 3.25 | 1.8 | 0.87 |
| 45 × 6 | 7 | 3.5 | 5.09 | 4 | 1.32 | 3.18 | 1.87 | 9.16 | 2.88 | 1.34 | 14.5 | 1.69 | 3.83 | 2.05 | 0.87 |
| 45 × 7 | 7 | 3.5 | 5.86 | 4.6 | 1.36 | 3.18 | 1.92 | 10.4 | 3.31 | 1.33 | 16.4 | 1.67 | 4.39 | 2.29 | 0.87 |
| 50 × 4 | 7 | 3.5 | 3.89 | 3.06 | 1.36 | 3.54 | 1.92 | 8.97 | 2.46 | 1.52 | 14.2 | 1.91 | 3.73 | 1.94 | 0.98 |
| 50 × 5 | 7 | 3.5 | 4.8 | 3.77 | 1.4 | 3.54 | 1.98 | 11 | 3.05 | 1.51 | 17.4 | 1.9 | 4.59 | 2.32 | 0.98 |
| 50 × 6 | 7 | 3.5 | 5.69 | 4.47 | 1.45 | 3.54 | 2.04 | 12.8 | 3.61 | 1.5 | 20.4 | 1.89 | 5.24 | 2.57 | 0.96 |
| 50 × 7 | 7 | 3.5 | 6.56 | 5.15 | 1.49 | 3.54 | 2.11 | 14.6 | 4.15 | 1.49 | 23.1 | 1.88 | 6.02 | 2.85 | 0.96 |
| 50 × 8 | 7 | 3.5 | 7.41 | 5.82 | 1.52 | 3.54 | 2.16 | 16.3 | 4.68 | 1.48 | 25.7 | 1.86 | 6.87 | 3.19 | 0.96 |
| 50 × 9 | 7 | 3.5 | 8.24 | 6.47 | 1.56 | 3.54 | 2.21 | 17.9 | 5.2 | 1.47 | 28.1 | 1.85 | 7.67 | 3.47 | 0.97 |
| 55 × 10 | 8 | 4 | 10.1 | 7.9 | 1.72 | 3.89 | 2.43 | 26.3 | 6.97 | 1.62 | 41.4 | 2.02 | 11.3 | 4.65 | 1.06 |
| 55 × 5 | 8 | 4 | 5.32 | 4.18 | 1.52 | 3.89 | 2.15 | 14.7 | 3.7 | 1.66 | 23.3 | 2.09 | 6.11 | 2.84 | 1.07 |
| 55 × 6 | 8 | 4 | 6.31 | 4.95 | 1.56 | 3.89 | 2.21 | 17.3 | 4.4 | 1.66 | 27.4 | 2.08 | 7.24 | 3.28 | 1.07 |
| 55 × 8 | 8 | 4 | 8.23 | 6.46 | 1.64 | 3.89 | 2.32 | 22.1 | 5.72 | 1.64 | 34.8 | 2.06 | 9.35 | 4.03 | 1.07 |
| 60 × 10 | 8 | 4 | 11.1 | 8.69 | 1.85 | 4.24 | 2.62 | 34.9 | 8.41 | 1.78 | 55.1 | 2.23 | 14.6 | 5.57 | 1.15 |
| 60 × 5 | 8 | 4 | 5.82 | 4.57 | 1.64 | 4.24 | 2.32 | 19.4 | 4.45 | 1.82 | 30.7 | 2.3 | 8.03 | 3.46 | 1.17 |
| 60 × 6 | 8 | 4 | 6.91 | 5.42 | 1.69 | 4.24 | 2.39 | 22.8 | 5.29 | 1.82 | 36.1 | 2.29 | 9.43 | 3.95 | 1.17 |
| 60 × 8 | 8 | 4 | 9.03 | 7.09 | 1.77 | 4.24 | 2.5 | 29.1 | 6.88 | 1.8 | 46.1 | 2.26 | 12.1 | 4.84 | 1.16 |
| 65 × 11 | 9 | 4.5 | 13.2 | 10.3 | 2 | 4.6 | 2.83 | 48.8 | 10.8 | 1.91 | 76.8 | 2.42 | 20.7 | 7.31 | 1.25 |
| 65 × 6 | 9 | 4.5 | 7.53 | 5.91 | 1.8 | 4.6 | 2.55 | 29.2 | 6.21 | 1.97 | 46.3 | 2.48 | 12.1 | 4.74 | 1.27 |
| 65 × 7 | 9 | 4.5 | 8.7 | 6.83 | 1.85 | 4.6 | 2.62 | 33.4 | 7.18 | 1.96 | 53 | 2.47 | 13.8 | 5.27 | 1.26 |
| 65 × 8 | 9 | 4.5 | 9.85 | 7.73 | 1.89 | 4.6 | 2.67 | 37.5 | 8.13 | 1.95 | 59.4 | 2.46 | 15.6 | 5.84 | 1.26 |
| 65 × 9 | 9 | 4.5 | 11 | 8.62 | 1.93 | 4.6 | 2.73 | 41.3 | 9.04 | 1.94 | 65.4 | 2.44 | 17.2 | 6.3 | 1.25 |
| 70 × 11 | 9 | 4.5 | 14.3 | 11.2 | 2.13 | 4.95 | 3.01 | 61.8 | 12.7 | 2.08 | 97.6 | 2.61 | 26 | 8.64 | 1.35 |
| 70 × 6 | 9 | 4.5 | 8.13 | 6.38 | 1.93 | 4.95 | 2.73 | 36.9 | 7.27 | 2.13 | 58.5 | 2.68 | 15.3 | 5.6 | 1.37 |
| 70 × 7 | 9 | 4.5 | 9.4 | 7.38 | 1.97 | 4.95 | 2.79 | 42.4 | 8.43 | 2.12 | 67.1 | 2.67 | 17.6 | 6.31 | 1.37 |
| 70 × 9 | 9 | 4.5 | 11.9 | 9.34 | 2.05 | 4.95 | 2.9 | 52.6 | 10.6 | 2.1 | 83.1 | 2.64 | 22 | 7.59 | 1.36 |
| 75 × 10 | 10 | 5 | 14.1 | 11.1 | 2.21 | 5.3 | 3.12 | 71.4 | 13.5 | 2.25 | 113 | 2.83 | 29.8 | 9.55 | 1.45 |
| 75 × 12 | 10 | 5 | 16.7 | 13.1 | 2.29 | 5.3 | 3.24 | 82.4 | 15.8 | 2.22 | 130 | 2.79 | 34.7 | 10.7 | 1.44 |
| 75 × 6 | 10 | 5 | 8.75 | 6.87 | 2.04 | 5.3 | 2.89 | 45.6 | 8.35 | 2.28 | 72.2 | 2.87 | 18.9 | 6.54 | 1.47 |
| 75 × 7 | 10 | 5 | 10.1 | 7.94 | 2.09 | 5.3 | 2.95 | 52.4 | 9.67 | 2.28 | 83.6 | 2.88 | 21.1 | 7.15 | 1.45 |
| 75 × 8 | 10 | 5 | 11.5 | 9.03 | 2.13 | 5.3 | 3.01 | 58.9 | 11 | 2.26 | 93.3 | 2.85 | 24.4 | 8.11 | 1.46 |
| 80 × 10 | 10 | 5 | 15.1 | 11.9 | 2.34 | 5.66 | 3.31 | 87.5 | 15.5 | 2.41 | 139 | 3.03 | 35.9 | 10.9 | 1.54 |
| 80 × 12 | 10 | 5 | 17.9 | 14.1 | 2.41 | 5.66 | 3.41 | 102 | 18.2 | 2.39 | 161 | 3 | 43 | 12.6 | 1.53 |
| 80 × 14 | 10 | 5 | 20.6 | 16.1 | 2.48 | 5.66 | 3.51 | 115 | 20.8 | 2.36 | 181 | 2.96 | 48.6 | 13.9 | 1.54 |
| 80 × 7 | 10 | 5 | 10.8 | 8.49 | 2.21 | 5.66 | 3.13 | 64.2 | 11.1 | 2.44 | 102 | 3.07 | 26.5 | 8.48 | 1.57 |
| 80 × 8 | 10 | 5 | 12.3 | 9.66 | 2.26 | 5.66 | 3.2 | 72.3 | 12.6 | 2.42 | 115 | 3.06 | 29.6 | 9.25 | 1.55 |
| 90 × 11 | 11 | 5.5 | 18.7 | 14.7 | 2.62 | 6.36 | 3.7 | 138 | 21.6 | 2.72 | 218 | 3.41 | 57.1 | 15.4 | 1.75 |
| 90 × 13 | 11 | 5.5 | 21.8 | 17.1 | 2.7 | 6.36 | 3.81 | 158 | 25.1 | 2.69 | 250 | 3.39 | 65.9 | 17.3 | 1.74 |
| 90 × 16 | 11 | 5.5 | 26.4 | 20.7 | 2.81 | 6.36 | 3.97 | 186 | 30.1 | 2.66 | 294 | 3.34 | 79.1 | 19.9 | 1.73 |
| 90 × 8 | 11 | 5.5 | 13.9 | 10.9 | 2.5 | 6.36 | 3.53 | 104 | 16.1 | 2.74 | 165 | 3.45 | 43.5 | 12.3 | 1.77 |
| 90 × 9 | 11 | 5.5 | 15.5 | 12.2 | 2.54 | 6.36 | 3.59 | 116 | 18 | 2.74 | 184 | 3.45 | 47.8 | 13.3 | 1.76 |
| جدول اشتال نبشی بال نامساوی | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A × B × S MM |
R1 MM |
R2 MM |
F CM2 |
G(وزن) KG/M |
EX CM |
EY CM |
TAN Α | JX CM4 |
WX CM3 |
IX CM |
JY CM4 |
WY CM3 |
IY CM |
JΞ CM4 |
IΞ CM |
JΗ CM4 |
IΗ CM |
A1 MM |
| 100×50×10 | 9.0 | 4.5 | 14.10 | 11.10 | 3.67 | 1.20 | 0.252 | 141.00 | 22.20 | 3.16 | 23.40 | 6.17 | 1.29 | 149.00 | 3.25 | 15.50 | 1.04 | 33.8 |
| 100×50×6 | 9.0 | 4.5 | 8.73 | 6.85 | 3.49 | 1.04 | 0.263 | 89.70 | 13.80 | 3.20 | 15.30 | 3.86 | 1.32 | 95.20 | 3.30 | 9.78 | 1.06 | 37.6 |
| 100×50×8 | 9.0 | 4.5 | 11.50 | 8.99 | 3.59 | 1.13 | 0.258 | 116.00 | 18.00 | 3.18 | 19.50 | 5.04 | 1.31 | 123.00 | 3.28 | 12.60 | 1.05 | 35.4 |
| 100×65×11 | 10.0 | 5.0 | 17.10 | 13.40 | 3.40 | 1.67 | 0.410 | 167.00 | 25.30 | 3.13 | 55.10 | 11.40 | 1.80 | 190.00 | 3.34 | 32.60 | 1.38 | 17.8 |
| 100×65×7 | 10.0 | 5.0 | 11.20 | 8.77 | 3.23 | 1.51 | 0.419 | 113.00 | 16.60 | 3.17 | 37.60 | 7.54 | 1.84 | 128.00 | 3.39 | 21.60 | 1.39 | 21.8 |
| 100×65×9 | 10.0 | 5.0 | 14.20 | 11.10 | 3.32 | 1.59 | 0.415 | 141.00 | 21.00 | 3.15 | 46.70 | 9.52 | 1.82 | 160.00 | 3.36 | 27.20 | 1.39 | 19.8 |
| 100×75×11 | 10.0 | 5.0 | 18.20 | 14.30 | 3.23 | 1.99 | 0.545 | 176.00 | 25.90 | 3.11 | 84.00 | 15.30 | 2.15 | 214.00 | 3.44 | 45.40 | 1.58 | 5.2 |
| 100×75×7 | 10.0 | 5.0 | 11.90 | 9.32 | 3.06 | 1.83 | 0.553 | 118.00 | 17.00 | 3.15 | 56.90 | 10.00 | 2.19 | 145.00 | 3.49 | 30.10 | 1.59 | 8.8 |
| 100×75×9 | 10.0 | 5.0 | 15.10 | 11.80 | 3.15 | 1.91 | 0.549 | 148.00 | 21.50 | 3.13 | 71.00 | 12.70 | 2.17 | 181.00 | 3.47 | 37.80 | 1.59 | 7.0 |
| 120×80×10 | 11.0 | 5.5 | 19.10 | 15.00 | 3.92 | 1.95 | 0.438 | 276.00 | 34.10 | 3.80 | 98.10 | 16.20 | 2.27 | 318.00 | 4.07 | 56.10 | 1.71 | 22.2 |
| 120×80×12 | 11.0 | 5.5 | 22.70 | 17.80 | 4.00 | 2.03 | 0.433 | 323.00 | 40.40 | 3.77 | 114.00 | 19.10 | 2.25 | 371.00 | 4.04 | 66.10 | 1.71 | 20.2 |
| 120×80×14 | 11.0 | 5.5 | 26.20 | 20.50 | 4.08 | 2.10 | 0.429 | 368.00 | 46.40 | 3.75 | 130.00 | 22.00 | 2.23 | 421.00 | 4.01 | 75.80 | 1.70 | 18.4 |
| 120×80×8 | 11.0 | 5.5 | 15.50 | 12.20 | 3.83 | 1.87 | 0.441 | 226.00 | 27.60 | 3.82 | 80.80 | 13.20 | 2.29 | 261.00 | 4.10 | 45.80 | 1.72 | 24.0 |
| 130×65×10 | 11.0 | 5.5 | 18.60 | 14.60 | 4.65 | 1.45 | 0.259 | 321.00 | 38.40 | 4.15 | 54.20 | 10.70 | 1.71 | 340.00 | 4.27 | 35.00 | 1.37 | 46.8 |
| 130×65×12 | 11.0 | 5.5 | 22.10 | 17.30 | 4.74 | 1.53 | 0.255 | 376.00 | 45.50 | 4.12 | 63.00 | 12.70 | 1.69 | 397.00 | 4.24 | 41.20 | 1.37 | 44.6 |
| 130×65×8 | 11.0 | 5.5 | 15.10 | 11.90 | 4.56 | 1.37 | 0.263 | 263.00 | 31.10 | 4.17 | 44.80 | 8.72 | 1.72 | 280.00 | 4.31 | 28.60 | 1.38 | 48.6 |
| 130×75×10 | 10.5 | 5.5 | 19.60 | 15.40 | 4.45 | 1.73 | 0.336 | 337.00 | 39.40 | 4.14 | 82.90 | 14.40 | 2.06 | 369.00 | 4.34 | 50.60 | 1.61 | 37.4 |
| 130×75×12 | 10.5 | 5.5 | 23.30 | 18.30 | 4.53 | 1.81 | 0.332 | 395.00 | 46.60 | 4.12 | 96.50 | 17.00 | 2.04 | 432.00 | 4.31 | 59.60 | 1.60 | 35.4 |
| 130×75×8 | 10.5 | 5.5 | 15.90 | 12.50 | 4.36 | 1.65 | 0.339 | 276.00 | 31.90 | 4.17 | 68.30 | 11.70 | 2.08 | 303.00 | 4.37 | 41.30 | 1.61 | 39.2 |
| 130×90×10 | 12.0 | 6.0 | 21.20 | 16.60 | 4.15 | 2.18 | 0.472 | 358.00 | 40.50 | 4.11 | 141.00 | 20.60 | 2.58 | 420.00 | 4.46 | 78.50 | 1.93 | 20.4 |
| 130×90×12 | 12.0 | 6.0 | 25.10 | 19.70 | 4.24 | 2.26 | 0.468 | 420.00 | 48.00 | 4.09 | 165.00 | 24.40 | 2.56 | 492.00 | 4.43 | 92.60 | 1.92 | 18.6 |
| 150×100×10 | 13.0 | 6.5 | 24.20 | 19.00 | 4.80 | 2.34 | 0.442 | 552.00 | 54.10 | 4.78 | 198.00 | 25.80 | 2.86 | 637.00 | 5.13 | 112.00 | 2.15 | 29.8 |
| 150×100×12 | 13.0 | 6.5 | 28.70 | 22.60 | 4.89 | 2.42 | 0.439 | 650.00 | 64.20 | 4.76 | 232.00 | 30.60 | 2.84 | 749.00 | 5.10 | 132.00 | 2.15 | 28.0 |
| 150×100×14 | 13.0 | 6.5 | 33.20 | 26.10 | 4.97 | 2.50 | 0.435 | 744.00 | 74.10 | 4.73 | 264.00 | 35.20 | 2.82 | 856.00 | 5.07 | 152.00 | 2.14 | 26.2 |
| 150×75×11 | 10.5 | 5.5 | 23.60 | 18.60 | 5.37 | 1.65 | 0.261 | 545.00 | 56.60 | 4.80 | 93.00 | 15.90 | 1.98 | 578.00 | 4.95 | 59.80 | 1.59 | 54.4 |
| 150×75×9 | 10.5 | 5.5 | 19.50 | 15.30 | 5.28 | 1.57 | 0.265 | 455.00 | 46.80 | 4.83 | 78.30 | 13.20 | 2.00 | 484.00 | 4.98 | 50.00 | 1.60 | 56.4 |
| 150×90×10 | 12.5 | 6.5 | 23.20 | 18.20 | 4.99 | 2.03 | 0.360 | 532.00 | 53.10 | 4.79 | 145.00 | 20.90 | 2.51 | 589.00 | 5.05 | 88.00 | 1.95 | 41.0 |
| 150×90×12 | 12.5 | 6.5 | 27.50 | 21.60 | 5.08 | 2.11 | 0.358 | 626.00 | 63.10 | 4.77 | 170.00 | 24.70 | 2.49 | 693.00 | 5.02 | 103.00 | 1.94 | 39.2 |
| 160×80×10 | 13.0 | 6.5 | 23.20 | 18.20 | 5.63 | 1.69 | 0.263 | 611.00 | 58.90 | 5.14 | 104.00 | 16.50 | 2.12 | 648.00 | 5.29 | 67.00 | 1.70 | 59.7 |
| 160×80×12 | 13.0 | 6.5 | 27.50 | 21.60 | 5.72 | 1.77 | 0.259 | 720.00 | 70.00 | 5.11 | 122.00 | 19.60 | 2.10 | 763.00 | 5.26 | 78.90 | 1.69 | 57.9 |
| 160×80×14 | 13.0 | 6.5 | 31.80 | 25.00 | 5.81 | 1.85 | 0.256 | 823.00 | 80.70 | 5.09 | 139.00 | 22.50 | 2.09 | 871.00 | 5.23 | 90.50 | 1.69 | 55.8 |
| 180×90×10 | 14.0 | 7.0 | 26.20 | 20.60 | 6.28 | 1.85 | 0.262 | 880.00 | 75.10 | 5.80 | 151.00 | 21.20 | 2.40 | 934.00 | 5.97 | 97.40 | 1.93 | 69.0 |
| 180×90×12 | 14.0 | 7.0 | 31.20 | 24.50 | 6.37 | 1.93 | 0.261 | 1040.00 | 89.30 | 5.77 | 177.00 | 25.10 | 2.38 | 1100.00 | 5.94 | 114.00 | 1.92 | 67.0 |
| 180×90×14 | 14.0 | 7.0 | 36.10 | 28.30 | 6.46 | 2.01 | 0.259 | 1190.00 | 103.00 | 5.75 | 202.00 | 28.90 | 2.37 | 1260.00 | 5.92 | 131.00 | 1.91 | 65.0 |
| 200×100×10 | 15.0 | 7.5 | 29.20 | 23.00 | 6.93 | 2.01 | 0.266 | 1220.00 | 93.20 | 6.46 | 210.00 | 26.30 | 2.68 | 1300.00 | 6.66 | 133.00 | 2.14 | 77.4 |
| 200×100×12 | 15.0 | 7.5 | 34.80 | 27.30 | 7.03 | 2.10 | 0.264 | 1440.00 | 111.00 | 6.43 | 247.00 | 31.30 | 2.67 | 1530.00 | 6.63 | 158.00 | 2.13 | 75.2 |
| 200×100×14 | 15.0 | 7.5 | 40.30 | 31.60 | 7.12 | 2.18 | 0.262 | 1650.00 | 128.00 | 6.41 | 282.00 | 36.10 | 2.65 | 1760.00 | 6.60 | 181.00 | 2.12 | 73.0 |
| 200×100×16 | 15.0 | 7.5 | 45.70 | 35.90 | 7.20 | 2.26 | 0.259 | 1860.00 | 145.00 | 6.38 | 316.00 | 40.80 | 2.63 | 1970.00 | 6.57 | 204.00 | 2.11 | 71.0 |
| 250×90×10 | 15.0 | 7.5 | 33.20 | 26.10 | 9.45 | 1.56 | 0.154 | 2170.00 | 140.00 | 8.08 | 161.00 | 21.70 | 2.20 | 2220.00 | 8.17 | 112.00 | 1.84 | 126.0 |
| 250×90×12 | 15.0 | 7.5 | 39.60 | 31.10 | 9.55 | 1.65 | 0.153 | 2570.00 | 166.00 | 8.05 | 189.00 | 25.80 | 2.19 | 2630.00 | 8.14 | 132.00 | 1.83 | 124.0 |
| 250×90×14 | 15.0 | 7.5 | 45.90 | 36.00 | 9.65 | 1.73 | 0.152 | 2960.00 | 192.00 | 8.03 | 216.00 | 29.70 | 2.17 | 3020.00 | 8.11 | 152.00 | 1.82 | 120.0 |
| 250×90×16 | 15.0 | 7.5 | 52.10 | 40.90 | 9.74 | 1.81 | 0.150 | 3330.00 | 218.00 | 8.00 | 242.00 | 33.60 | 2.16 | 3400.00 | 8.08 | 171.00 | 1.81 | 118.0 |
| 30×20×3 | 3.5 | 2.0 | 1.42 | 1.11 | 0.99 | 0.50 | 0.431 | 1.25 | 0.62 | 0.94 | 0.44 | 0.29 | 0.56 | 1.43 | 1.00 | 0.25 | 0.42 | 5.2 |
| 30×20×4 | 3.5 | 2.0 | 1.85 | 1.45 | 1.03 | 0.54 | 0.423 | 1.59 | 0.81 | 0.93 | 0.55 | 0.38 | 0.55 | 1.81 | 0.99 | 0.33 | 0.42 | 4.2 |
| 40×20×3 | 3.5 | 2.0 | 1.72 | 1.35 | 1.43 | 0.44 | 0.259 | 2.79 | 1.08 | 1.27 | 0.47 | 0.30 | 0.52 | 2.96 | 1.31 | 0.30 | 0.42 | 14.6 |
| 40×20×4 | 3.5 | 2.0 | 2.25 | 1.77 | 1.47 | 0.48 | 0.252 | 3.59 | 1.42 | 1.26 | 0.60 | 0.39 | 0.52 | 3.79 | 1.30 | 0.39 | 0.42 | 13.8 |
| 45×30×3 | 4.5 | 2.0 | 2.19 | 1.72 | 1.43 | 0.70 | 0.436 | 4.47 | 1.46 | 1.43 | 1.60 | 0.70 | 0.86 | 5.15 | 1.53 | 0.93 | 0.65 | 9.0 |
| 45×30×4 | 4.5 | 2.0 | 2.87 | 2.25 | 1.48 | 0.74 | 0.436 | 5.78 | 1.91 | 1.42 | 2.05 | 0.91 | 0.85 | 6.65 | 1.52 | 1.18 | 0.64 | 18.0 |
| 45×30×5 | 4.5 | 2.0 | 3.53 | 2.77 | 1.52 | 0.78 | 0.430 | 6.99 | 2.35 | 1.41 | 2.47 | 1.11 | 0.84 | 8.02 | 1.51 | 1.44 | 0.64 | 7.2 |
| 50×30×5 | 4.5 | 2.0 | 3.78 | 2.96 | 1.73 | 0.74 | 0.353 | 9.41 | 2.88 | 1.58 | 2.54 | 1.12 | 0.82 | 10.40 | 1.66 | 1.56 | 0.64 | 12.2 |
| 50×40×4 | 4.0 | 2.0 | 3.46 | 2.71 | 1.52 | 1.03 | 0.629 | 8.54 | 2.47 | 1.57 | 4.86 | 1.64 | 1.19 | 10.90 | 1.78 | 2.46 | 0.84 | __ |
| 50×40×5 | 4.0 | 2.0 | 4.27 | 3.35 | 1.56 | 1.07 | 0.625 | 10.40 | 3.02 | 1.56 | 5.89 | 2.01 | 1.18 | 13.30 | 1.76 | 3.02 | 0.84 | __ |
| 60×30×5 | 6.0 | 3.0 | 4.29 | 3.37 | 2.15 | 0.68 | 0.256 | 15.60 | 4.04 | 1.90 | 2.60 | 1.12 | 0.78 | 16.50 | 1.96 | 1.69 | 0.63 | 21.4 |
| 60×30×7 | 6.0 | 3.0 | 5.85 | 4.59 | 2.24 | 0.76 | 0.248 | 20.70 | 5.50 | 1.88 | 3.41 | 1.52 | 0.76 | 21.80 | 1.93 | 2.28 | 0.62 | 19.2 |
| 60×40×5 | 6.0 | 3.0 | 4.79 | 3.76 | 1.96 | 0.97 | 0.437 | 17.20 | 4.25 | 1.89 | 6.11 | 2.02 | 1.13 | 19.80 | 2.03 | 3.50 | 0.86 | 11.2 |
| 60×40×6 | 6.0 | 3.0 | 5.68 | 4.46 | 2.00 | 1.01 | 0.433 | 20.10 | 5.03 | 1.88 | 7.12 | 2.38 | 1.12 | 23.10 | 2.02 | 4.12 | 0.85 | 10.2 |
| 60×40×7 | 6.0 | 3.0 | 6.55 | 5.14 | 2.04 | 1.05 | 0.429 | 23.00 | 5.79 | 1.87 | 8.07 | 2.74 | 1.11 | 26.30 | 2.00 | 4.73 | 0.85 | 9.2 |
| 65×50×5 | 6.5 | 3.5 | 5.54 | 4.35 | 1.99 | 1.25 | 0.583 | 23.10 | 5.11 | 2.04 | 11.90 | 3.18 | 1.47 | 28.80 | 2.28 | 6.21 | 1.06 | 3.6 |
| 65×50×7 | 6.5 | 3.5 | 7.60 | 5.97 | 2.07 | 1.33 | 0.574 | 31.00 | 6.99 | 2.02 | 15.80 | 4.31 | 1.44 | 38.40 | 2.25 | 8.37 | 1.05 | 1.8 |
| 65×50×9 | 6.5 | 3.5 | 9.58 | 7.52 | 2.15 | 1.41 | 0.567 | 38.20 | 8.77 | 2.00 | 19.40 | 5.39 | 1.42 | 47.00 | 2.22 | 10.50 | 1.05 | __ |
| 75×50×5 | 6.5 | 3.5 | 6.04 | 4.74 | 2.40 | 1.17 | 0.437 | 34.40 | 6.74 | 2.39 | 12.30 | 3.21 | 1.43 | 39.60 | 2.56 | 7.10 | 1.08 | 15.0 |
| 75×50×7 | 6.5 | 3.5 | 8.30 | 6.51 | 2.48 | 1.25 | 0.433 | 46.40 | 9.24 | 2.36 | 16.50 | 4.39 | 1.41 | 53.30 | 2.53 | 9.56 | 1.07 | 13.0 |
| 75×50×9 | 6.5 | 3.5 | 10.50 | 8.23 | 2.56 | 1.32 | 0.427 | 57.40 | 11.60 | 2.34 | 20.20 | 5.49 | 1.39 | 65.70 | 2.50 | 11.90 | 1.07 | 11.0 |
| 75×55×5 | 7.0 | 3.5 | 6.30 | 4.95 | 2.31 | 1.33 | 0.530 | 35.50 | 6.84 | 2.37 | 16.20 | 3.89 | 1.60 | 43.10 | 2.61 | 8.68 | 1.17 | 8.4 |
| 75×55×7 | 7.0 | 3.5 | 8.66 | 6.80 | 2.40 | 1.41 | 0.527 | 47.90 | 9.39 | 2.35 | 21.80 | 5.32 | 1.59 | 57.90 | 2.59 | 11.80 | 1.17 | 6.6 |
| 75×55×9 | 7.0 | 3.5 | 10.90 | 8.59 | 2.47 | 1.48 | 0.518 | 59.40 | 11.80 | 2.33 | 26.80 | 6.66 | 1.57 | 71.30 | 2.55 | 14.80 | 1.16 | 5.0 |
| 80×40×6 | 7.0 | 3.5 | 6.89 | 5.41 | 2.85 | 0.88 | 0.259 | 44.90 | 8.73 | 2.55 | 7.59 | 2.44 | 1.05 | 47.60 | 2.63 | 4.90 | 0.84 | 29.0 |
| 80×40×8 | 7.0 | 3.5 | 9.01 | 7.07 | 2.94 | 0.95 | 0.253 | 57.60 | 11.40 | 2.53 | 9.68 | 3.18 | 1.04 | 60.90 | 2.60 | 6.41 | 0.84 | 27.2 |
| 80×65×10 | 8.0 | 4.0 | 13.60 | 10.70 | 2.55 | 1.81 | 0.640 | 82.20 | 15.10 | 2.46 | 48.30 | 10.30 | 1.89 | 106.00 | 2.79 | 24.80 | 1.35 | __ |
| 80×65×6 | 8.0 | 4.0 | 8.41 | 6.60 | 2.39 | 1.65 | 0.649 | 52.80 | 9.41 | 2.51 | 31.20 | 6.44 | 1.93 | 68.50 | 2.85 | 15.60 | 1.36 | __ |
| 80×65×8 | 8.0 | 4.0 | 11.00 | 8.66 | 2.47 | 1.73 | 0.645 | 68.10 | 12.30 | 2.49 | 40.10 | 8.41 | 1.91 | 88.00 | 2.82 | 20.30 | 1.36 | __ |
| 90×60×6 | 7.0 | 3.5 | 8.69 | 6.82 | 2.89 | 1.41 | 0.442 | 71.70 | 11.70 | 2.87 | 25.80 | 5.61 | 1.72 | 82.80 | 3.09 | 14.60 | 1.30 | 17.8 |
| 90×60×8 | 7.0 | 3.5 | 11.40 | 8.96 | 2.97 | 1.49 | 0.437 | 92.50 | 15.40 | 2.85 | 33.00 | 7.31 | 1.70 | 107.00 | 3.06 | 19.00 | 1.29 | 16.0 |
| 90×75×7 | 8.5 | 4.5 | 11.10 | 8.74 | 2.67 | 1.93 | 0.683 | 88.10 | 13.90 | 2.81 | 55.50 | 9.98 | 2.23 | 117.00 | 3.24 | 27.10 | 1.56 | __ |
محاسبه آنلاین وزن نبشی
برای محاسبه وزن نبشی علاوه بر استفاده از جدول وزن نبشی و یا فرمول‌ها می‌توانید از طریق سایت‌های مربوط به این حوزه، اقدام به محاسبه آنلاین وزن نبشی کنید. برای این‌کار نیاز است که طول شاخه، ضخامت آن، طول بال‌ها و چگالی نبشی را وارد کنید تا وزن این محصول به‌صورت کاملا آنلاین محاسبه شود.
کحاسبه‌گر آنلاین به گونه‌ای طراحی شده که قابل استفاده برای به‌دست آوردن وزن محصولاتی مثل میلگرد، نبشی، پروفیل، تیرآهن و… است. در کل شما برای محاسبه وزن محصولات فولادی باید مساحت و چگالی مروبط به محصول را داشته باشدی. البته که با داشتن مساحت و قرار دادن آن در فرمولی که گفتیم، می‌توان به‌راحتی وزن نبشی را محاسبه کنید.
جدول وزن نبشی سبک
نبشی‌های سبک براساس استانداردهای ملی ساخته و ارائه می‌شوند و نسبت به محصولات تولید شده با استانداردهای اروپایی، ضخامت کمتری دارند. همانطور که پیش‌تر گفتیم، برای ساخت نبشی‌های سبک از استانداردهای ملی 13967-1 بهره می‌برند. البته که برای تولید نبشی‌هایی که ضخامت کمتری دارند از استاندارد روسی 8510 استفاده می‌کنند که استفاده از این محصولات در مکان و زمان درست، هزینه‌های نهایی هر پروژه و سازه عمرانی را کاهش می‌دهد. لازم به ذکر است که برای ساخت درب و پنجره ساختمان‌ها، نبشی‌های سبک به‌کار می‌روند.
- وزن نبشی 3
در حال حاضر کم وزن‌ترین نبشی در این حوزه، نبشی 3 است که وزن آن چیزی حدود 8.5 کیلوگرم است. البته باید بدانید که این اعداد مربوط به یک شاخه 6 متری نبشی 3 است. اگر که نیاز به شاخه 12 متری دارید، باید بدانید که حدود 17 کیلوگرم وزن دارد. نبشی 3 مانند سایر نبشی‌ها در دو دسته بال مساوی و بال نامساوی تولید و روانه بازار می‌شود.
- وزن نبشی 4
وزن یک شاخه 6 متری نبشی 4 سبک، حدود 15 کیلوگرم است. نبشی‌های 4 در دو نوع بال مساوی و نامساوی تولید می‌شوند که مشتریان طبق نیازشان می‌توانند نوع محصول مورد نظر خود را انتخاب و خریداری کنند. برای اطلاع از وزن دقیق و خرید نبشی مورد نیازتان با کارشناسان ما در فولادسل در ارتباط باشید.
- وزن نبشی 5
نبشی‌ای سایز 5 در شاخه‌های 6 متری 23.4 کیلوگرم وزن دارند. البته لازم به ذکر است که در بعضی از کارخانه‌ها نبشی 5 را در اندازه مورد نیاز مشتری برش و تحویل می‌دهند. بیشترین طولی که کارخانه‌ها برای نبشی ارائه می‌دهند، 12 متر است.
جدول وزن نبشی سنگین
نبشی‌های سنگین بر طبق استانداردهای اروپایی تولید می‌شوند که ضخامت، وزن و طول آن‌ها از پیش تولید شده‌اند. ضخامت بالا نه فقط در نبشی بلکه در تمامی مقاطع فولادی، باعث بالا رفتن وزن و طبیعتا افزایش هزینه‌های نهایی هر پروژه می‌شود. پس حتما براساس نیاز خود و با دقت بسیار بالا نبشی مورد نظرتان را پیدا کنید و سپس اقدام به خرید آن کنید.
- وزن نبشی 8
در استانداردترین حالت، وزن هر شاخه 6 متری نبشی 8 حدود 60 کیلوگرم است که مثل دیگر نبشی‌ها در دو دسته بال مساوری و بال نامساوی تولید می‌شوند. محاسبه وزن نبشی 8 هم با استفاده از فرمول و هم با جدول وزنی امکان‌پذیر است.
- وزن نبشی 10
نبشی 10 جزو نبشی‌های سنگین وزن محسوب می‌شود که هر یک متر آن حدود 15 کیلوگرم وزن دارد. با این احتساب شاخه 6 متری نبشی 10 چیزی حدود 94.5 کیلوگرم و شاخه 12 متری، 188.6 کیلوگرم وزن دارد.
- وزن نبشی 12
وزن نبشی‌های سایز 12 به‌خاطر ضخامت زیادشان، نسبت به دیگر نبشی‌هایی که پیش‌تر به آن‌ها اشاره کردیم، بیشتر است. وزن شاخه 6 متری نبشی 12 به 120 کیلوگرم می‌رسد که نسبتا زیاد است. البته خوب است بدانید نبشی‌های سنگین‌تر از این محصول هم تولید و روانه بازار می‌شوند که در پروژه‌های عمرانی عظیم به‌کار می‌روند.
جمع‌بندی جدول وزنی نبشی
حال که به انتهای مقاله رسیده‌ایم، امیدواریم که یاد گرفته باشید از راه‌های مختلف برای محاسبه وزن نبشی مثل استفاده از جدول وزن نبشی، به‌کارگیری فرمول و حسابگر آنلاین اقدام به به‌دست آورن وزن آن کنید. همانطور که گفتیم، در تمامی این روش‌ها شما وزن تقریبی را به‌دست خواهید آورد و برای محاسبه وزن دقیق محصول، باید از باسکول استفاده کنید.
شما در فولادسل می‌توانید به جدول وزن نبشی و دیگر مقاطع مثل تیرآهن، میلگرد و… دسترسی داشته باشید و برای استعلام قیمت نبشی با کارشناسان ما تماس بگیرید.
