در فرایند ساخت‌وساز، یکی از مهم‌ترین مراحل، ایجاد اتصال میان میلگردها برای تقویت بتن و افزایش استحکام سازه است. در این میان، کوپلر میلگرد به عنوان یکی از کاربردی‌ترین ابزارها، نقش مهمی ایفا می‌کند. این قطعه‌ی کوچک، امکان اتصال مستقیم و محکم دو میلگرد را بدون نیاز به خمکاری یا همپوشانی فراهم می‌آورد و با این روش، علاوه بر تسهیل اجرا، کیفیت سازه نیز بهبود می‌یابد.
شناخت بهتر کوپلر میلگرد، به ویژه در کنار آشنایی با انواع میلگرد، به شما کمک می‌کند تا انتخاب‌های هوشمندانه‌تر و بهینه‌تری در پروژه‌های عمرانی خود داشته باشید. در ادامه این مقاله، شما را با مفهوم، کاربردها و انواع مختلف کوپلر میلگرد آشنا خواهیم کرد.

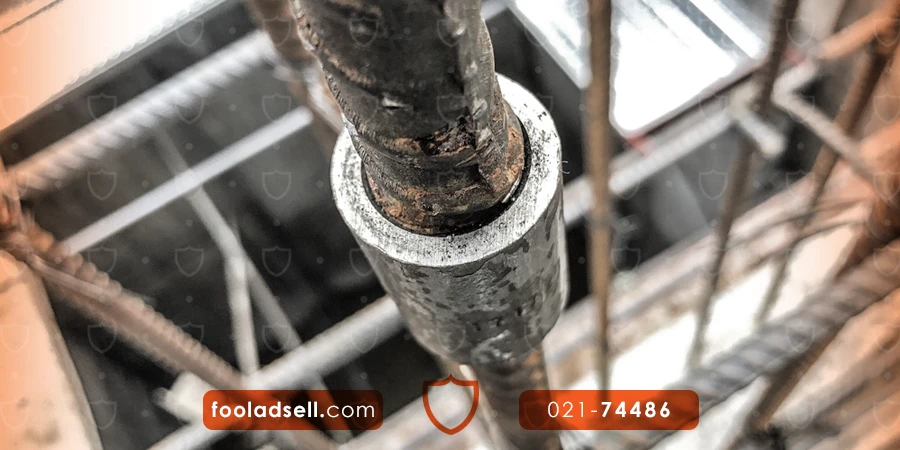

کوپلر میلگرد چیست؟
در پروژه‌های عمرانی، اتصال صحیح میلگردها به یکدیگر نقش بسیار مهمی در افزایش استحکام و دوام سازه دارد. کوپلر میلگرد یا وصله مکانیکی، قطعه‌ای استوانه‌ای از جنس فولاد مقاوم است که برای برقراری این اتصال مورد استفاده قرار می‌گیرد. این قطعه، با ایجاد یک پیوند مکانیکی محکم میان دو میلگرد، امکان انتقال یکنواخت نیرو را فراهم می‌کند و جایگزینی کارآمد برای روش‌های سنتی مانند اورلب یا همپوشانی میلگردها به شمار می‌آید.
در روش‌های سنتی، میلگردها با همپوشانی بر روی یکدیگر قرار گرفته و سپس درون بتن تثبیت می‌شدند. این شیوه نه تنها مصرف میلگرد را افزایش می‌داد، بلکه در بسیاری از مواقع باعث افزایش حجم مقاطع، ضعف در انتقال نیرو و دشواری در اجرای پروژه می‌شد. کوپلر میلگرد این مشکلات را برطرف کرده و با حذف نیاز به همپوشانی طولانی، اجرای دقیق‌تر، سریع‌تر و اقتصادی‌تر را ممکن ساخته است.
عملکرد کوپلر به گونه‌ای است که ابتدا دو سر میلگرد آماده‌سازی شده (در برخی مدل‌ها با رزوه‌کاری و در برخی دیگر به صورت ساده) و سپس هر دو سر میلگرد به داخل کوپلر وارد شده و با مکانیزم‌هایی مانند پیچ، گیره یا فشار مکانیکی، اتصال کامل برقرار می‌شود. این اتصال به قدری مستحکم است که می‌تواند تمامی نیروهای کششی و فشاری وارد بر سازه را بدون افت مقاومت منتقل کند.
البته در کنار کوپلر، روش‌های دیگری نیز برای اتصال میلگردها وجود دارد. یکی از این روش‌ها، فورجینگ میلگرد است که در آن با استفاده از حرارت و نیروی فشاری بالا، دو میلگرد به طور دائمی به یکدیگر جوش داده می‌شوند. اگر علاقه دارید درباره این روش بیشتر بدانید، مطالعه‌ی مقاله فورجینگ میلگرد چیست می‌تواند برای شما مفید باشد.
در نهایت، استفاده از کوپلر میلگرد نه تنها باعث کاهش مصرف مصالح و صرفه‌جویی در هزینه‌ها می‌شود، بلکه کیفیت و ایمنی سازه را نیز به طور قابل توجهی افزایش می‌دهد. در بخش بعدی، به طور دقیق‌تر به کاربردهای کوپلر میلگرد در پروژه‌های مختلف خواهیم پرداخت تا بهتر درک کنید این قطعه‌ی به ظاهر ساده، چگونه تحولی در دنیای ساخت‌وساز ایجاد کرده است.
کاربرد کوپلر میلگرد
کوپلر میلگرد به دلیل ویژگی‌های منحصر به فرد خود، در بخش‌های مختلف صنعت ساخت‌وساز جایگاه ویژه‌ای پیدا کرده است. این قطعه کوچک اما قدرتمند، در پروژه‌هایی که نیاز به استحکام بالا و اجرای دقیق دارند، نقش کلیدی ایفا می‌کند. در ادامه، برخی از مهم‌ترین کاربردهای کوپلر میلگرد را با هم مرور می‌کنیم:
- استفاده در دیوارهای دیافراگمی
دیوارهای دیافراگمی، معمولا سازه‌هایی با ارتفاع زیاد هستند که گاه تا بیش از ۴۰ متر نیز می‌رسند. در این نوع دیوارها، برای اتصال دقیق و ایمن میلگردهای طولی به یکدیگر، از کوپلر استفاده می‌شود. این کار باعث می‌شود ساخت دیوارها با سرعت بیشتر و کیفیت بالاتری انجام شود، بدون آنکه نیاز به همپوشانی‌های طولانی و مصرف بی‌رویه میلگرد باشد.
- ساخت تونل‌ها
تونل‌ها به عنوان سازه‌هایی که باید در برابر فشارهای زیاد زمین و عوامل محیطی دوام بیاورند، نیازمند اتصالات بسیار مستحکمی هستند. کوپلر میلگرد در ساخت تونل‌ها، به خصوص در بخش‌های حساس مانند دیواره‌ها و سقف، استفاده می‌شود تا استحکام طولانی‌مدت و یکنواختی در انتقال نیرو تضمین گردد.
- صنایع حساس مانند پتروشیمی و نفت و گاز
در صنایع بزرگی همچون پالایشگاه‌ها، پتروشیمی و پروژه‌های نفت و گاز، کیفیت و دوام سازه‌های بتنی اهمیت حیاتی دارد. استفاده از کوپلر در این پروژه‌ها، به دلیل ایجاد اتصالات قوی و قابل اعتماد، به بهبود ایمنی و افزایش عمر مفید سازه‌ها کمک می‌کند.
- نقش کلیدی در ساخت پل‌ها
پل‌ها به دلیل تحمل بارهای سنگین و شرایط سخت محیطی، نیاز به اتصالات بسیار مقاومی دارند. کوپلر میلگرد در ساخت پل‌ها این امکان را فراهم می‌کند که میلگردها به صورت مستقیم و مستحکم به یکدیگر متصل شوند، بدون آنکه حجم اضافی یا نقاط ضعف در سازه ایجاد شود. این موضوع تاثیر زیادی در افزایش دوام و پایداری پل‌ها دارد.
- استفاده در اتصالات ساختمانی
در ساختمان‌سازی، به خصوص در پروژه‌های مرتفع یا سازه‌های خاص، در کنار اورلب میلگرد استفاده از کوپلر به کاهش تراکم و شلوغی میلگردها در محل اتصال کمک می‌کند. این موضوع نه تنها باعث بهبود کیفیت بتن‌ریزی می‌شود، بلکه فضای کاری ایمن‌تر و نظم بیشتری را نیز فراهم می‌آورد. انتخاب نوع مناسب کوپلر براساس شرایط پروژه، توسط مهندسین سازه انجام می‌شود.
استفاده از کوپلر میلگرد، سازه‌ها را ایمن‌تر، اجرای پروژه‌ها را سریع‌تر و مصرف مصالح را بهینه‌تر می‌کند. اما همان‌طور که کوپلرها کاربردهای متنوعی دارند، خودشان هم در انواع مختلفی تولید می‌شوند تا پاسخگوی نیازهای گوناگون پروژه‌های عمرانی باشند. در بخش بعدی، شما را با انواع کوپلر میلگرد و ویژگی‌های هرکدام آشنا خواهیم کرد.
انواع کوپلر میلگرد
کوپلر میلگرد انواع مختلفی دارد که هرکدام بسته به نیاز پروژه، ویژگی‌ها و کاربردهای متفاوتی ارائه می‌دهند. نکته مهم این است که نمی‌توان از هر نوع کوپلری در همه قسمت‌های سازه استفاده کرد. انتخاب صحیح نوع کوپلر، تاثیر مستقیمی در استحکام و کیفیت نهایی سازه دارد و حتی می‌تواند بر قیمت میلگرد و هزینه‌های نهایی پروژه نیز تاثیر بگذارد. در ادامه با رایج‌ترین انواع کوپلر میلگرد آشنا می‌شویم:
کوپلر استاندارد
کوپلر استاندارد یکی از پرکاربردترین انواع کوپلرهاست که به صورت رزوه‌ای ساخته می‌شود. این نوع کوپلر زمانی استفاده می‌شود که حداقل یکی از میلگردهای متصل شونده، امکان چرخش در محل بتن‌ریزی را داشته باشد. کوپلر استاندارد، برای اتصالات ساده و مستقیم بین میلگردها، انتخابی بسیار مناسب است.
کوپلر با رزوه چپ و راست میلگرد
این نوع کوپلر طوری طراحی شده که در دو سر خود رزوه‌هایی با جهت چپ و راست دارد. استفاده از کوپلر چپ و راست زمانی اهمیت پیدا می‌کند که هیچ‌کدام از میلگردها قابلیت چرخش نداشته باشند. این ویژگی باعث می‌شود اتصال به راحتی و بدون نیاز به چرخاندن میلگردها برقرار شود.
کوپلر تبدیل
کوپلر تبدیل زمانی کاربرد دارد که بخواهیم دو میلگرد با قطرهای متفاوت را به هم متصل کنیم. در این نوع اتصال، قطر داخلی کوپلر در دو سر آن متفاوت در نظر گرفته شده تا بتواند به درستی هر دو میلگرد را درگیر کند. در این حالت باید میلگرد با سایز بزرگ‌تر در داخل کوپلر بسته شود.
کوپلر پیچی (قفل شونده)
کوپلر پیچی، که گاهی به آن کوپلر قفل شونده نیز می‌گویند، برای شرایط خاصی مانند مقاوم‌سازی بتن یا اتصال میلگردهای انتظار به کار می‌رود. این کوپلر بیشتر زمانی استفاده می‌شود که طول آزاد میلگردها کوتاه باشد (حدود ۲۰ سانتی‌متر). اتصال محکم و سریع از ویژگی‌های اصلی این نوع کوپلر است.
کوپلر انتهایی
از کوپلر انتهایی برای ایجاد فضا و نظم بیشتر در تیرها و ستون‌ها استفاده می‌شود. این نوع کوپلر امکان بتن‌ریزی بهتر و استفاده از حجم بیشتری از میلگرد را فراهم می‌کند، در نتیجه استحکام سازه افزایش می‌یابد.
کوپلر جوشی میلگرد
در کوپلر جوشی، اتصال بین میلگردها بدون نیاز به اورلب یا پیچاندن ایجاد می‌شود. در این روش، کوپلر به طور مستقیم به اسکلت فلزی یا میلگردها جوش داده می‌شود. این نوع اتصال بیشتر در پروژه‌هایی استفاده می‌شود که نیاز به مقاومت بسیار بالا و اتصالات یکپارچه دارند.
کوپلر گروتی
کوپلر گروتی معمولاً در قطعات پیش‌ساخته بتنی کاربرد دارد. در این سیستم، سر میلگرد بیرون آمده از قطعه اول رزوه می‌شود و میلگرد قطعه دوم درون کوپلر قرار می‌گیرد. سپس فضای بین کوپلر و میلگرد با گروت پر می‌شود تا اتصال محکم و یکنواختی ایجاد شود.
کوپلر مخصوص آرماتورهای فشاری
برای میلگردهای با قطر بالاتر از ۲۰ میلی‌متر که تحت فشار مستقیم قرار دارند، از این نوع کوپلر استفاده می‌شود. این کوپلر کمک می‌کند تا نیروی فشاری به طور یکنواخت بین میلگردها توزیع شود و استحکام کلی شبکه آرماتوربندی افزایش یابد.
همان‌طور که دیدیم، هر نوع کوپلر با توجه به شرایط سازه و نیاز پروژه انتخاب می‌شود تا بهترین عملکرد را داشته باشد. حالا که با انواع کوپلر آشنا شدیم، بد نیست نگاهی هم به مزایای استفاده از کوپلر میلگرد بیندازیم و ببینیم این قطعه کوچک چطور توانسته تحولی بزرگ در صنعت ساخت‌وساز ایجاد کند.
مزایای استفاده از کوپلر میلگرد
کوپلر میلگرد یکی از هوشمندانه‌ترین ابزارهایی است که در صنعت ساخت‌وساز مدرن به کار گرفته می‌شود. این قطعه ساده اما کاربردی، مزایای زیادی دارد که باعث شده استفاده از آن به یک ضرورت در پروژه‌های عمرانی تبدیل شود. در ادامه به مهم‌ترین مزایای استفاده از کوپلر میلگرد به زبان ساده می‌پردازیم:
| مزیت |
توضیح |
| صرفه‌جویی در هزینه |
در پروژه‌های بزرگ به ویژه در سازه‌های مرتفع، استفاده از کوپلر باعث کاهش مصرف میلگرد، کاهش پرت مصالح و در نتیجه صرفه‌جویی چشمگیر در هزینه‌ها می‌شود. |
| جلوگیری از ازدحام میلگرد |
بر خلاف روش‌های سنتی مثل اورلب (وصله‌کردن میلگردها)، کوپلرها فضای اتصال را مرتب‌تر می‌کنند و از شلوغی بیش از حد میلگرد در ناحیه اتصال جلوگیری می‌شود. |
| افزایش انسجام سازه |
اتصال دقیق و مستقیم میلگردها به وسیله کوپلر، باعث می‌شود نیروها بهتر منتقل شوند و سازه یکپارچگی بالاتری داشته باشد. |
| سبک‌تر شدن سازه |
چون دیگر نیاز نیست میلگردها با طول اضافی روی هم بیایند (مثل روش اورلب)، تعداد میلگرد کمتری در کار استفاده می‌شود و در نهایت سازه سبک‌تر می‌شود. |
| مقاوم‌تر شدن در برابر زلزله و فشار |
استفاده از کوپلر باعث می‌شود نیرویی که به سازه وارد می‌شود (مثلاً هنگام زلزله) بهتر بین میلگردها تقسیم شود. این موضوع مقاومت ساختمان را بالاتر می‌برد. |
| سهولت در اجرای کار |
با کوپلرها، قرار دادن میلگردها در شبکه آرماتوربندی بسیار راحت‌تر و دقیق‌تر انجام می‌شود. به ویژه در سازه‌های شلوغ یا فضاهای محدود، این ویژگی اهمیت زیادی دارد. |
| انعطاف در انتخاب نوع اتصال |
به دلیل تنوع زیاد در انواع کوپلر، می‌توان برای هر بخش از سازه (بسته به نیاز) بهترین نوع کوپلر را انتخاب کرد و این موضوع کیفیت نهایی پروژه را بالاتر می‌برد. |
در تمامی مراحل اجرای سازه، انتخاب روش مناسب برای اتصال میلگردها و رعایت اصول صحیح کوپلینگ، اهمیت بسیار بالایی دارد. اما نکته‌ای که گاهی نادیده گرفته می‌شود، نقش مستقیم کیفیت میلگرد بر عملکرد صحیح اتصال کوپلر است.
حتی اگر نوع کوپلر، روش اتصال و اجرای آن کاملاً اصولی باشد، در صورتی که میلگرد از کیفیت مناسبی برخوردار نباشد، احتمال ضعف در نقطه اتصال و کاهش مقاومت سازه بسیار زیاد خواهد بود. به همین دلیل، استاندارد بودن میلگرد یکی از اصلی‌ترین عوامل در تضمین ایمنی و دوام سازه به‌شمار می‌رود.
