هیچ‌کس بهتر از پیمانکاران و مهندسان باتجربه نمی‌داند که انتخاب اجزای سازه تا چه اندازه می‌تواند بر نتیجه نهایی یک پروژه تاثیرگذار باشد. این انتخاب نه‌تنها کیفیت نهایی سازه را تحت تاثیر قرار می‌دهد، بلکه در مدت زمان اجرا، هزینه تمام‌شده و ایمنی پروژه، نقشی تعیین‌کننده دارد. برای نمونه، امروزه در صنعت ساخت و ساز، انواع تیرچه صنعتی به‌عنوان جایگزینی مدرن تیرچه‌های سنتی مورد توجه و استفاده قرار گرفته‌اند. اما تیرچه صنعتی چیست و چرا در بسیاری از پروژه‌ها استفاده از آن به‌جای تیرچه سنتی توصیه می‌شود؟
در این مقاله کارایی تیرچه‌های صنعتی مورد بررسی قرار گرفته و تفاوت‌های اصلی آن با تیرچه‌های سنتی تحلیل شده است. همچنین جدول استاندارد تیرچه صنعتی و معیارهای مؤثر در انتخاب مناسب‌ترین نوع تیرچه نیز بررسی شده‌اند.

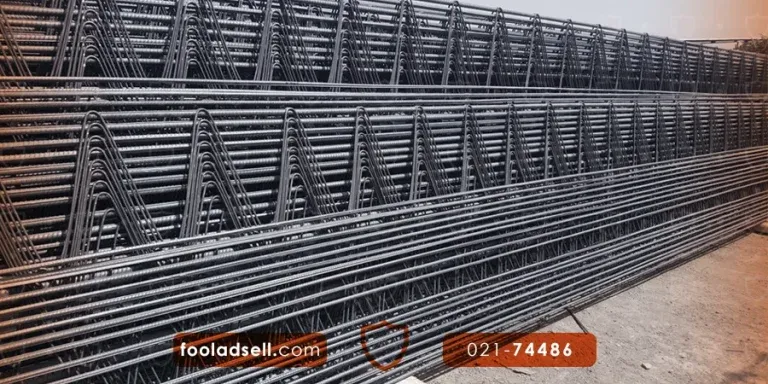

تیرچه صنعتی چیست؟
تیرچه صنعتی (به انگلیسی: Industrial Joist) به نوعی از تیرچه گفته می‌شود که به صورت پیش‌ساخته و در کارخانه با تجهیزات دقیق تولید شده‌باشد. این تیرچه ممکن است فولادی، بتنی یا ترکیبی از موارد گوناگون باشد. در این تیرچه‌ها از میلگرد فولادی استاندارد استفاده شده و فرایند جوشکاری یا اتصال اجزا طبق ضوابط فنی و کنترل‌شده انجام می‌شود.
استفاده از دستگاه‌های اتوماتیک در تولید بدون دخالت نیروی انسانی، باعث افزایش دقت، یکنواختی و مقاومت تیرچه می‌شود و همین موارد در کنار سرعت بالای اجرا، آن را به گزینه‌ای محبوب در پروژه‌های مدرن عمرانی تبدیل کرده‌است. اما کاربرد این نوع خاص و صنعتی تیرچه چیست و چه تفاوتی با انواع قدیمی و سنتی آن دارد؟
جدول استاندارد تیرچه صنعتی
جدول استاندارد تیرچه صنعتی یک مرجع مهندسی است که مشخصات فنی و ابعاد دقیق تیرچه‌های صنعتی را طبق ضوابط طراحی و تولید کارخانه مربوط نشان می‌دهد. این جدول کمک می‌کند پیمانکاران، مهندسان و سازندگان بتوانند تیرچه مناسب پروژه خود را با توجه به طول دهانه، نوع بارگذاری و شرایط سقف انتخاب کنند. این جدول در افزایش دقت طراحی، جلوگیری از خطاهای اجرایی و سهولت در سفارش تیرچه موثر است. اغلب این جداول توسط شرکت‌های تولیدکننده، آیین‌نامه‌های معتبر ساختمانی یا مقررات ملی ساختمان تدوین می‌شوند. در یک جدول استاندارد تیرچه صنعتی، معمولاً اطلاعات زیر به تفکیک آمده‌اند:
| ویژگی | توضیحات |
|---|---|
| طول دهانه مجاز | حداکثر فاصله بین دو تکیه‌گاه که تیرچه می‌تواند بدون نیاز به ستون یا تیر میانی پوشش دهد. |
| ارتفاع تیرچه | معمولاً بین بیست تا سی سانتی‌متر، بسته به دهانه. |
| نوع میلگرد پایینی | به‌عنوان نمونه میلگرد ۱۲ آجدار یا ۱۴ آجدار. |
| نوع میلگرد بالایی(ممان منفی) | نوع و تعداد میلگردهایی که در بالای تیرچه برای تحمل نیروی ممان منفی تعبیه می‌شوند. |
| تعداد میلگرد عرضی(زیگزاگ) | موثر در مقاومت برشی تیرچه. |
| حداکثر بار قابل تحمل | بار مرده و زنده‌ای که تیرچه تحمل می‌کند. (بر حسب کیلوگرم بر متر مربع) |
| فاصله بین تیرچه‌ها | مثلاً پنجاه یا شصت سانتی‌متر، برای طراحی فاصله بین تیرچه‌ها در سقف تیرچه بلوک. |
| وزن تیرچه | وزن یک متر تیرچه، جهت محاسبه بار مرده سقف. |
کاربرد تیرچه صنعتی در ساختمان
تیرچه صنعتی یکی از اجزای کلیدی در ساخت و ساز است و کاربردهای متنوع و مهمی در این حوزه دارد. برای نمونه، سقف‌های ساختمان به‌ویژه در سیستم سقف تیرچه بلوک به کمک تیرچه صنعتی ساخته می‌شود. همان‌طور که پیش‌تر گفته‌شد، این نوع تیرچه‌ها به‌صورت مکانیزه و بر اساس استانداردهای دقیق تولید می‌شوند. بنابراین به دلیل استحکام بالا، یکنواختی کیفیت و سرعت اجرای بیشتر نسبت به انواع سنتی، در پروژه‌های مختلف ساختمانی کاربردهای گسترده‌تری دارند. به‌طور خلاصه به بعضی از این کاربردها می‌پردازیم و در ادامه تفاوت تیرچه سنتی و صنعتی را بیشتر بررسی می‌کنیم:
- کاهش وزن مرده ساختمان
تیرچه صنعتی طراحی مهندسی و منظمی دارد. در نتیجه، در کار با این مصالح می‌توان از میلگردهای استاندارد با چیدمان بهینه استفاده کرد. همین روش استفاده، سازه نهایی را سبک‌تر و بهینه می‌سازد. - سرعت بالا در اجرا
تیرچه صنعتی به‌شکل پیش آماده و با ابعاد مشخص در کارگاه تولید می‌شود. به همین دلیل در محل پروژه تنها به نصب نیاز دارد و همین موضوع سرعت اجرای سقف را افزایش می‌دهد. خصوصا اگر این مصالح در در پروژه‌های بزرگ یا ساختمان‌هایی با محدودیت زمانی ساخت مورد استفاده قرار بگیرد بسیار به‌صرفه خواهد بود. - سازگاری با آیین‌نامه‌های مهندسی و اجرایی
تیرچه‌های صنعتی بر اساس جداول استاندارد و آیین‌نامه‌های تعیین‌شده تولید می‌شوند؛ بنابراین اجرای سقف با دقت بالا و مطابق با نیازهای مهندسی سازه انجام می‌گیرد. در نتیجه سازه‌های ساخته‌شده با تیرچه صنعتی از ایمنی و دوام بیشتری برخوردارند. - کاهش هدررفت مصالح و میزان بروز خطای انسانی
همان‌طور که اشاره کردیم، تولید تیرچه صنعتی توسط دستگاه و با کنترل کیفی بالایی انجام می‌شود. این موضوع باعث می‌شود استفاده از تیرچه صنعتی نسبت به انواع سنتی خطای اجرایی کمتری داشته‌باشد و پرت مصالح در پروژه نیز به حداقل برسد. - موارد اجرای خاص و کاربردی
انواع صنعتی تیرچه را هم در سازه‌های اسکلت بتنی و هم فلزی به کار می‌برند و بسته به نیاز پروژه می‌توان آن را با شرایط موجود سازگار کرد. از سوی دیگر تیرچه‌های صنعتی معمولاً به‌همراه بلوک سیمانی یا سفالی، در اجرای سقف‌های تیرچه بلوک ساختمان‌های مسکونی، اداری و تجاری مورد استفاده قرار می‌گیرند. این سیستم سقفی یکی از رایج‌ترین روش‌های ساخت سقف در ایران است.
اما دلیل استفاده از تیرچه صنعتی در سقف تیرچه بلوک چیست؟ علاوه بر سرعت اجرای بالا، مقاومت مناسب، یکنواختی در کیفیت و تطبیق‌پذیری با شرایط مختلف، این تیرچه‌ها را به انتخابی عالی برای مصارف مهم و حساس تبدیل کرده‌است. به‌علاوه، استفاده از تیرچه صنعتی به‌جای سنتی، وزن نهایی سازه را کاهش می‌دهد که این خود یک امتیاز مهم محسوب می‌شود.
تفاوت تیرچه صنعتی و سنتی
بررسی تفاوت تیرچه صنعتی و سنتی پیش از انتخاب نهایی ضرورت دارد. هریک از دو نوع تیرچه خاص خود را دارند که در نهایت بر کیفیت سازه، هزینه نهایی، زمان اجرا و ایمنی پروژه تأثیر مستقیم می‌گذارند. بااین‌حال اغلب سازندگان تیرچه صنعتی را به سنتی ترجیح می‌دهند و در این این بخش به دلایل این ترجیح و مهم‌ترین تفاوت‌های این دو نوع تیرچه از جنبه‌های فنی و اجرایی پرداخته شده‌است.
دقت در ساخت و کیفیت جوش هریک از تیرچه‌ها
یکی از مهم‌ترین تفاوت‌های تیرچه صنعتی و سنتی، نحوه ساخت و اتصال اجزای آن‌ها است. در تیرچه سنتی زیگزاگ‌ها توسط نیروی انسانی ایجاد می‌شود و میلگردها به‌صورت دستی جوشکاری می‌شوند. در نتیجه، دقت کار به مهارت نیروی انسانی وابسته است. در مقابل، تیرچه صنعتی به کمک دستگاه‌های جوش نقطه‌ای اتوماتیک و قالب‌های استاندارد تولید می‌شود؛ بنابراین محل اتصال میلگردها دقیق، یکنواخت و مطابق با استانداردهای مهندسی است. این موضوع در بلندمدت می‌تواند به استحکام بهتر و کاهش خطای اجرایی منجر شود.
تفاوت وزنی تیرچه صنعتی و سنتی
وزن نهایی تیرچه بر عوامل گوناگونی از جمله خود سازه، سقف و طراحی فونداسیون تأثیر می‌گذارد. تیرچه‌های صنعتی به دلیل طراحی بهینه و استفاده از مقاطع دقیق مهندسی، معمولاً وزن کمتری نسبت به تیرچه‌های سنتی دارند. در تیرچه سنتی، استفاده غیراستاندارد از میلگردها یا بتن ریزی نامنظم ممکن است به افزایش وزن غیرضروری منجر شود که هم هزینه‌ها را بالا می‌برد و هم به بار مرده ساختمان، فشار وارد می‌کند.
اختلاف در کیفیت و مقاومت مکانیکی
تیرچه سنتی با دست ساخته می‌شود، بنابراین کوچک‌ترین تفاوتی ممکن است اختلاف قابل توجهی را در کیفیت هر یک از تیرچه‌ها ایجاد کند. این موضوع در پروژه‌های بزرگ که به هماهنگی کامل اجزای سازه نیاز دارند چالش‌برانگیز است. در مقابل، تیرچه صنعتی تحت نظارت کنترل کیفیت کارخانه‌ای تولید می‌شود و از استانداردهای مشخصی در انتخاب میلگرد، بتن، جوش و ابعاد تبعیت می‌کند. این ثبات در کیفیت، عملکرد نهایی سقف را قابل پیش‌بینی و مطمئن می‌سازد.
تفاوت در قیمت تمام‌شده تیرچه صنعتی و سنتی
در قدم اول، تهیه و حمل و نقل تیرچه‌های صنعتی هزینه بیشتری نسبت به تیرچه سنتی خواهد داشت. بنابراین سازندگان ممکن است به‌اشتباه، استفاده از تیرچه سنتی را مقرون به‌صرفه‌تر از انواع صنعتی آن بدانند. در حالی‌که عواملی مانند کاهش پرت مصالح، سرعت نصب، کاهش هزینه نیروی انسانی و کاهش احتمال خرابی را نیز باید در نظر گرفت. استفاده از تیرچه صنعتی اغلب در مجموع هزینه نهایی پروژه مقرون‌به‌صرفه‌تر خواهد بود. به‌علاوه، ثبات در قیمت و مشخص بودن نرخ مواد مصرفی در تیرچه صنعتی، کنترل هزینه را برای کارفرما آسان‌تر می‌کند.
تفاوت در سرعت تولید و اجرای تیرچه سنتی و صنعتی
تولید تیرچه سنتی اغلب پروسه‌ای زمان‌بر است. طبق برخی آمار غیررسمی، به حضور هم‌زمان دو نیروی انسانی برای تولید تیرچه سنتی نیاز است و مقدار تیرچه تولیدی آن‌ها به‌ندرت به عدد 200 طی یک روز کاری خواهد رسید. این در حالی است که دستگاه تولید تیرچه صنعتی می‌تواند بین 3 تا 12 تیرچه در هر ساعت تولید کند. به‌علاوه، تیرچه سنتی امکان تولید انبوه با کیفیت یکنواخت در زمان محدود را ندارد اما تیرچه صنعتی در تیراژ بالا تولید می‌شود. از سوی دیگر کار با تیرچه صنعتی راحت‌تر است و زمان کمتری می‌گیرد. این تیرچه‌ها را به‌سادگی می‌توان مورد استفاده قرار داد و در موارد لزوم آن‌ها را با اتصال به یکدیگر بزرگ‌تر کرد.
تنوع و دقت در ابعاد تیرچه صنعتی نسبت به سنتی
یکی دیگر از برتری‌های تیرچه صنعتی، قابلیت تولید در اندازه‌های دقیق و سفارشی است. در سیستم سنتی، دقت در طول تیرچه به‌خاطر خطای انسانی یا محدودیت قالب‌ها پایین‌تر است. اما در تیرچه صنعتی، هر قطعه با دستگاه‌های تمام اتومات و اندازه‌گیری دقیق، مطابق با نقشه و سفارش پروژه برش داده می‌شود. این دقت بالا منجر به اجرای منظم‌تر سقف و کاهش نیاز به اصلاح در محل پروژه می‌شود.
اجزای ساختاری تیرچه صنعتی
تیرچه صنعتی وظیفه مهمی در ساخت و ساز دارد و طبق استانداردهای مشخصی تولید می‌شود. بنابراین برای حفظ مقاومت و در عین حال سبکی، دوام و قیمت مقرون‌به‌صرفه، باید طراحی مهندسی‌شده و دقیقی داشته‌باشد. این دقت در طراحی، خود را در اجزای به‌کاررفته در ساختار تیرچه صنعتی نشان می‌دهد. در ادامه با اجزای اصلی تیرچه صنعتی و نقش هریک به‌طور خلاصه آشنا می‌شویم:
- میلگرد کششی: میلگردهایی که در پایین‌ترین بخش تیرچه قرار می‌گیرند و وظیفه اصلی آن‌ها تحمل نیروی کششی ناشی از خمش سقف است. قیمت میلگرد به‌طور مستقیم بر هزینه نهایی تیرچه صنعتی تاثیر می‌گذارد.
- میلگرد فوقانی یا میلگرد ممان منفی: در بالای تیرچه، یک یا چند میلگرد با هدف مقابله با نیروی ممان منفی قرار داده می‌شود. طراحی صحیح میلگرد ممان منفی در افزایش دوام سقف بسیار موثر است.
- میلگرد زیگزاگ: این میلگرد به‌صورت مورب بین میلگرد کششی و فوقانی قرار می‌گیرد و شکل زیگزاگی دارد. در تیرچه صنعتی، این میلگردها با جوشکاری دقیق و یکنواخت توسط دستگاه تعبیه می‌شوند.
- کفشک یا بلوک انتهایی: در انتهای بعضی تیرچه‌های صنعتی، قطعه‌ای بتنی با عنوان بلوک انتهایی یا کفشک دیده می‌شود.
- شاسی یا قفسه نگهدارنده: برای اینکه اجزای تیرچه از جمله میلگرد ممان منفی و میلگرد زیگزاگی در زمان تولید، حمل‌ونقل و نصب جابه‌جا نشوند، از شاسی یا قفسه‌هایی فلزی استفاده می‌شود که فرم نهایی تیرچه را حفظ می‌کنند. این عنصر، از تفاوت‌های مهم تولید صنعتی با روش‌های سنتی است.
در پایان می‌توان گفت تیرچه صنعتی از جنبه‌هایی مانند کیفیت، وزن، دقت تولید، قیمت، سرعت اجرا و ساختار فنی، تفاوت‌های قابل‌توجهی با تیرچه سنتی دارد. خرید مطمئن، قیمت مناسب، مشاوره فنی، ارسال سریع و تحویل به‌موقع از جمله نیازهای مهم خریداران و پیمانکاران است. همکاری با برندهای معتبر و باتجربه مانند فولادسل، می‌تواند ضامن موفقیت پروژه‌های کوچک و بزرگ باشد. انتخاب مصالح مناسب، به‌ویژه در بخش سازه، فرآیندی حساس و تخصصی است و نباید اهمیت آن را نادیده گرفت.
