میلگرد کامپوزیتی، نوعی میلگرد پیشرفته و غیر فلزی است که از ترکیب الیاف تقویت‌کننده (مانند شیشه، کربن، بازالت یا آرامید) با رزین‌های پلیمری (مانند اپوکسی یا وینیل‌استر) تولید می‌شود. با نگاهی به روند پیشرفت مهندسی سازه، کاملاً آشکار می‌شود میلگرد کامپوزیت چیست و چه نقشی در کاهش وزن ساختمان دارد. این میلگردها که با نام عمومی FRP (Fiber Reinforced Polymer Rebars) شناخته می‌شوند، در سال‌های اخیر به‌دلیل ویژگی‌هایی چون مقاومت بسیار بالا در برابر خوردگی، وزن سبک، رسانایی بسیار پایین و دوام بالا، توجه بسیاری از مهندسان و مجریان پروژه‌های عمرانی را به خود جلب کرده‌اند.
توسعه فناوری در حوزه مواد کامپوزیتی، امکان تولید میلگردهایی را فراهم کرده که علاوه بر داشتن مقاومت کششی قابل توجه (تا دو برابر بیشتر از میلگردهای فولادی)، در محیط‌های خورنده و شرایط خاص عملکردی بی‌نقص دارند. این مزیت‌ها به‌ویژه در سازه‌های دریایی، پل‌ها، تونل‌ها، نیروگاه‌ها و سازه‌هایی با الزامات الکتریکی بالا (مانند بیمارستان‌ها یا ایستگاه‌های مترو) اهمیت ویژه‌ای یافته‌اند. در ادامه به معرفی انواع این نوع میلگردها می‌پردازیم.

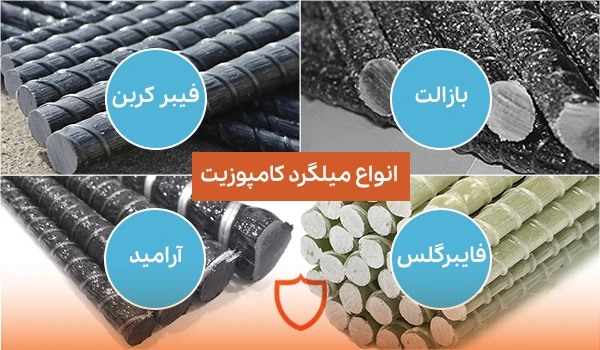

انواع میلگرد کامپوزیت
میلگردهای کامپوزیتی با توجه به نوع الیاف تقویت کننده به چند دسته اصلی تقسیم می‌شوند. هر یک از این انواع، ویژگی‌ها، کاربردها و عملکرد خاص خود را دارند. انتخاب نوع مناسب بستگی به شرایط پروژه، محیط بهره‌برداری، بارهای وارده و الزامات فنی دارد.
میلگرد فایبرگلاس (GFRP) کامپوزیت
میلگرد GFRP رایج‌ترین انواع میلگرد کامپوزیت است که از الیاف فایبرگلاس تقویت شده با رزین‌های پلیمری ساخته می‌شود. این نوع میلگرد به دلیل استفاده از مواد پلیمری، در مقایسه با قیمت میلگرد آجدار هزینه تمام شده بسیار پایینتری دارد و با توجه به در دسترس بودن مواد اولیه و مقاومت بالا در برابر خوردگی، به‌طور گسترده در پروژه‌های عمرانی به‌ویژه در سازه‌های بتنی استفاده می‌شود. به طوریکه مهندسان سازه در پاسخ به این سوال که ویژگی‌های میلگرد کامپوزیت چیست، به مواردی چون مقاومت بالا و وزن پایین اشاره می‌کنند. GFRP در برابر مواد شیمیایی مانند کلر و سولفات مقاوم است و برای استفاده در اسکله‌ها، سدها و فونداسیون‌های در معرض رطوبت مناسب می‌باشد.
میلگرد کامپوزیتی فیبر کربن (CFRP)
CFRP میلگردی است که از الیاف کربن به‌عنوان تقویت‌کننده بهره می‌برد. این نوع میلگرد دارای مقاومت کششی بسیار بالا و مدول الاستیسیته بیشتری نسبت به سایر انواع کامپوزیتی است. CFRP به دلیل وزن بسیار سبک و عملکرد عالی در برابر نیروهای کششی، در پروژه‌های خاصی مانند پل‌های کابلی، سازه‌های فضایی و ساختمان‌های حساس به وزن کاربرد دارد. هرچند هزینه تولید آن بالاتر است، اما عملکرد مکانیکی آن در سطوح مهندسی پیشرفته، بی‌رقیب است.
میلگرد بازالت (BFRP)
در میلگرد BFRP از الیاف بازالت استفاده می‌شود که از سنگ‌های آتشفشانی به‌دست می‌آیند. این نوع میلگرد ویژگی‌هایی مانند مقاومت بالا در برابر حرارت، خوردگی و شرایط اسیدی را داراست. BFRP ترکیبی از مزایای GFRP و CFRP را ارائه می‌دهد و در عین حال هزینه‌ای کمتر از CFRP دارد. استفاده از این نوع میلگرد در محیط‌های قلیایی، سازه‌های ساحلی و پروژه‌های مقاوم‌سازی متداول است.
میلگرد آرامید (AFRP) کامپوزیت
این نوع میلگرد کامپوزیتی با بهره‌گیری از الیاف آرامید (مانند Kevlar) ساخته می‌شود. این نوع میلگرد به دلیل مقاومت بالایش در برابر ضربه، ارتعاش و خستگی، برای پروژه‌هایی با بارگذاری دینامیکی زیاد، مانند پل‌ها، باند فرودگاه‌ها و سازه‌های لرزه‌ای مناسب است. AFRP سبک‌ترین انواع میلگرد کامپوزیت است و به‌رغم قیمت بالاتر، برای کاربردهای خاصی که به خواص دینامیکی بالا نیاز دارند، گزینه‌ای ایده‌آل محسوب می‌شود.
مشخصات میلگرد کامپوزیتی
میلگردهای کامپوزیتی، به عنوان جایگزینی نوین برای میلگردهای فولادی، دارای ویژگی‌های فیزیکی، مکانیکی و شیمیایی منحصر به‌فردی هستند که آن‌ها را برای استفاده در شرایط خاص و محیط‌های خورنده ایده‌آل می‌سازد. این مشخصات تا حد زیادی به نوع الیاف تقویت‌کننده و رزین مورد استفاده بستگی دارد؛ با این حال، برخی ویژگی‌های کلی برای اکثر انواع میلگرد مشترک‌اند.
از نظر مکانیکی، این میلگردها دارای مقاومت کششی بالایی هستند که در مواردی به بیش از ۱۵۰۰ مگاپاسکال می‌رسد؛ رقمی بسیار بالاتر از میلگرد فولادی معمولی. وزن مخصوص پایین، مدول الاستیسیته متوسط، مقاومت بالا در برابر خوردگی، و رسانایی ناچیز از دیگر خصوصیات مهم آن‌ها به‌شمار می‌رود. در جدول زیر، مشخصات فنی نمونه‌ای از میلگردهای کامپوزیتی نوع GFRP (میلگرد تقویت‌شده با الیاف شیشه) ارائه شده است:
| ویژگی فنی | مقدار تقریبی |
|---|---|
| مقاومت کششی نهایی | ۱۲۰۰ تا ۱۹۰۰ مگاپاسکال |
| مدول الاستیسیته | ۵۰ تا ۶۰ گیگاپاسکال |
| کرنش نهایی | ۲.۱٪ تا ۲.۷٪ |
| چگالی (وزن مخصوص) | ۱.۹ تا ۲.۱ گرم بر سانتی‌متر مکعب |
| رسانایی الکتریکی | ندارد (عایق کامل) |
| مقاومت در برابر خوردگی | بسیار بالا |
| ضریب انبساط حرارتی طولی | حدود ۶ تا ۸ × ۱۰⁻⁶ بر درجه سانتی‌گراد |
| مقاومت در برابر مواد شیمیایی | بالا (به‌ویژه اسیدها، نمک و یون کلر) |
| قابلیت خم‌کاری | محدود (در کارخانه و با قالب خاص انجام می‌شود) |
این مشخصات، انواع میلگرد کامپوزیت را به محصولی مناسب برای محیط‌های خورنده، سازه‌های دائمی و پروژه‌هایی با نیاز به دوام بلند مدت تبدیل کرده‌اند. همچنین، وزن کم آن‌ها حمل‌ونقل و نصب را ساده‌تر و ایمن‌تر می‌سازد.

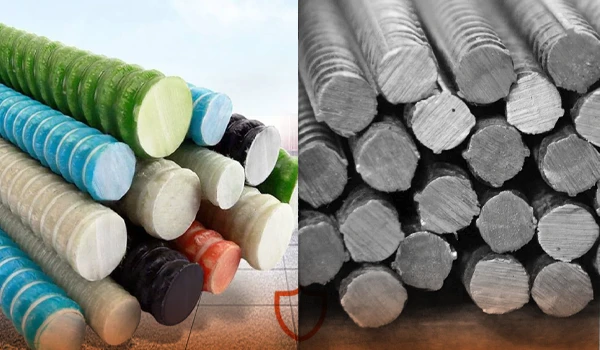

تفاوت میلگرد کامپوزیتی با میلگرد فولادی
میلگرد فولادی به‌عنوان عنصر اصلی تقویت در سازه‌های بتن مسلح، سال‌هاست که در صنعت ساخت‌وساز به‌کار می‌رود. با این حال، پیشرفت فناوری‌های مهندسی مواد باعث شده تا میلگردهای کامپوزیتی به‌عنوان جایگزینی مناسب، به‌ویژه در پروژه‌هایی با شرایط محیطی سخت و نیاز به دوام بلندمدت، مطرح شوند. تفاوت میان این دو نوع میلگرد نه‌تنها در جنس و ساختار آن‌ها، بلکه در عملکرد فنی، اقتصادی و اجرایی نیز کاملاً محسوس است.
یکی از مهم‌ترین تفاوت‌ها، مقاومت در برابر خوردگی است. میلگرد فولادی در مواجهه با رطوبت، نمک، یون کلر و مواد شیمیایی دچار زنگ‌زدگی و کاهش مقاومت می‌شود، در حالی که میلگرد کامپوزیتی (به‌ویژه GFRP و BFRP) ذاتاً مقاوم به خوردگی است و نیاز به پوشش حفاظتی یا تعمیرات مکرر ندارد.
از نظر وزن مخصوص نیز میلگرد کامپوزیتی با چگالی حدود ۲ گرم بر سانتی‌متر مکعب، حدود ۴ برابر سبک‌تر از فولاد است. این ویژگی باعث سهولت در حمل‌ونقل، کاهش بار مرده سازه و اجرای سریع‌تر می‌شود. در جدول زیر، تفاوت‌های کلیدی این دو نوع میلگرد مقایسه شده است:
| ویژگی | میلگرد فولادی | میلگرد کامپوزیتی (FRP) |
|---|---|---|
| جنس | آلیاژ فولاد | الیاف تقویت‌کننده + رزین پلیمری |
| مقاومت کششی | ۴۰۰ تا ۶۰۰ مگاپاسکال | ۱۲۰۰ تا ۱۹۰۰ مگاپاسکال |
| مدول الاستیسیته | ~۲۰۰ گیگاپاسکال | ۴۰ تا ۶۰ گیگاپاسکال |
| مقاومت به خوردگی | پایین (نیازمند پوشش یا حفاظت) | بسیار بالا |
| وزن مخصوص | ~۷.۸۵ گرم/سانتی‌متر مکعب | ~۲ گرم/سانتی‌متر مکعب |
| رسانایی الکتریکی | دارد (هادی جریان) | ندارد (عایق کامل) |
| قابلیت خم‌کاری | بالا (در محل اجرا امکان‌پذیر است) | محدود (در کارخانه با قالب خاص انجام می‌شود) |
| هزینه اولیه | کمتر | بیشتر |
| هزینه نگهداری | بیشتر (در پروژه‌های طولانی‌مدت) | کمتر (طول عمر بالا، بدون زنگ‌زدگی) |
در مجموع، انتخاب میان این دو نوع میلگرد باید با در نظر گرفتن شرایط محیطی، نوع سازه، طول عمر مورد انتظار، هزینه‌های نگهداری و الزامات فنی پروژه صورت گیرد. بسیاری از پروژه‌های خاص، با استفاده از این محصول، با وجود هزینه اولیه بیشتر، در بلندمدت عملکرد اقتصادی‌تر و پایدارتری ارائه می‌دهد. در بخش‌های بعدی خواهیم دید که میلگرد کامپوزیت چیست و چرا انتخابی مقرون‌به‌صرفه در پروژه‌های زیرساختی به‌شمار می‌رود.

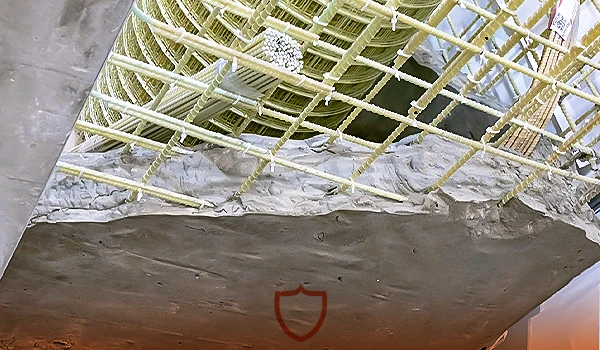

کاربرد میلگرد کامپوزیتی
میلگرد کامپوزیتی به دلیل مقاومت بالا در برابر خوردگی، وزن سبک، عدم رسانایی الکتریکی و دوام بالا، در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرد. انواع میلگرد کامپوزیت به ویژه در سازه‌هایی که در معرض رطوبت، یون کلر، مواد شیمیایی یا میدان‌های مغناطیسی هستند، کارایی چشم‌گیری از خود نشان داده‌اند. علاوه بر پروژه‌های جدید، در مقاوم‌سازی و بهسازی سازه‌های موجود نیز نقش کلیدی ایفا می‌کنند. از اصلی ترین موارد کاربرد میلگرد کامپوزیتی به شرح زیر است:
- سازه‌های دریایی و ساحلی: مانند اسکله‌ها، دیوارهای ساحلی، موج‌شکن‌ها، مخازن آب شور و سکوهای نفتی دریایی. این نوع میلگرد مقاومت بالایی در برابر آب دریا و یون کلر دارد.
- پل‌ها و عرشه‌های پل: به‌ویژه در مناطق مرطوب یا مناطقی که از نمک‌پاشی برای یخ‌زدایی استفاده می‌شود. کاهش وزن و افزایش عمر مفید سازه، از مزایای استفاده در این حوزه است.
- تونل‌ها، متروها و ایستگاه‌های قطار: به دلیل خاصیت عایق بودن نسبت به جریان الکتریکی، در مناطقی با خطوط انتقال نیرو و شبکه‌های حساس مناسب هستند.
- سازه‌های صنعتی و شیمیایی: مانند کارخانه‌های فرآوری مواد شیمیایی یا مخازن نگهداری اسیدها، که خوردگی شدید در آن‌ها رایج است.
- سازه‌های بیمارستانی و آزمایشگاهی: به دلیل عدم تداخل الکترومغناطیسی، مناسب برای محیط‌های حساس مانند اتاق‌های MRI و تجهیزات پزشکی دقیق.
- ساختمان‌های مسکونی و تجاری: در مناطقی با رطوبت بالا یا سازه‌هایی که دوام بلندمدت و نگهداری حداقلی مد نظر است.
مزایای میلگرد کامپوزیتی
اگر بخواهیم مزایای این مصالح نوین را بررسی کنیم، ابتدا باید بدانیم میلگرد کامپوزیت چیست و چه کاربردهایی دارد. همانطور که بررسی کردیم، انواع میلگرد کامپوزیت به عنوان جایگزینی پیشرفته برای میلگردهای سنتی فولادی، مجموعه‌ای از مزایا را ارائه می‌دهد که نه‌تنها کارایی سازه را افزایش می‌دهد، بلکه در بسیاری از موارد، هزینه‌های نگهداری و بهره‌برداری را نیز به‌طور چشم‌گیری کاهش می‌دهد. این مزایا باعث شده تا در پروژه‌های خاص و حتی عمومی، توجه مهندسان به‌سوی استفاده از این نوع میلگرد جلب شود.
- مقاومت بسیار بالا در برابر خوردگی: یکی از مهم‌ترین مزایای انواع میلگرد کامپوزیت، مقاومت کامل آن در برابر خوردگی است. برخلاف میلگرد فولادی که در معرض رطوبت، یون کلر و اسیدها دچار زنگ‌زدگی می‌شود، میلگردهای FRP حتی در سخت‌ترین شرایط محیطی نیز دچار افت کیفیت نمی‌شوند. این ویژگی، عمر مفید سازه را تا چند دهه افزایش می‌دهد.
- وزن سبک و سهولت در حمل و نصب: وزن میلگرد کامپوزیتی حدود ۴ تا ۵ برابر کمتر از میلگرد فولادی است. این موضوع باعث کاهش قابل توجه بار مرده سازه، کاهش هزینه حمل‌ونقل، سهولت در اجرا و افزایش ایمنی در حین نصب می‌شود.
- عایق حرارتی و الکتریکی: این میلگردها رسانای جریان برق و گرما نیستند و در پروژه‌هایی که نیاز به ایزولاسیون الکتریکی یا محافظت در برابر تداخل مغناطیسی وجود دارد (مانند بیمارستان‌ها، آزمایشگاه‌ها، متروها)، بهترین گزینه محسوب می‌شوند.
- دوام و طول عمر بالا: به‌دلیل مقاومت شیمیایی بالا و عدم زنگ‌زدگی، میلگرد کامپوزیتی در محیط‌های سخت عملکردی پایدار و بدون نیاز به تعمیرات دارد. این ویژگی آن را برای سازه‌هایی با طول عمر بالا (مانند پل‌ها و اسکله‌ها) بسیار ارزشمند می‌سازد.
- عملکرد کششی بالا: میلگردهای کامپوزیتی به‌ویژه انواع CFRP و AFRP، مقاومت کششی بالاتری نسبت به فولاد دارند. این ویژگی باعث افزایش ایمنی در برابر نیروهای کششی و ضربه‌ای، به‌ویژه در مناطق زلزله‌خیز می‌شود.
- عدم نیاز به پوشش یا محافظ: در بسیاری از پروژه‌ها برای محافظت از میلگرد فولادی، پوشش‌های اپوکسی یا لایه‌های حفاظتی استفاده می‌شود که هزینه‌بر است. در مقابل، انواع میلگرد کامپوزیت به‌صورت ذاتی مقاوم بوده و نیازی به پوشش ندارد.
- مقاومت بالا در برابر خستگی و لرزش: برخی انواع میلگرد کامپوزیت مانند AFRP دارای مقاومت عالی در برابر خستگی و ارتعاش هستند. این ویژگی در سازه‌هایی که بارگذاری مکرر دارند مانند باند فرودگاه‌ها یا پل‌های پرتردد، اهمیت ویژه‌ای دارد.
در بخش بعدی از این مقاله از فولادسل به صورت جامع به بررسی معایب میلگرد کامپوزیتی خواهیم پرداخت تا ارزیابی متوازنی از این فناوری ارائه شود.
میلگرد کامپوزیتی چه معایبی دارد؟
با وجود مزایای فراوان میلگرد کامپوزیتی، این نوع مصالح بدون محدودیت نیستند. برخی ویژگی‌های ساختاری و رفتاری این میلگردها باعث می‌شود که در برخی پروژه‌ها نیاز به بررسی دقیق‌تری داشته باشند یا حتی استفاده از آن‌ها با احتیاط صورت گیرد. در ادامه، مهم‌ترین معایب میلگرد کامپوزیتی را مرور می‌کنیم:
- قیمت اولیه بالا: هزینه اولیه تولید و خرید انواع میلگرد کامپوزیت معمولاً بالاتر از میلگرد فولادی است. این موضوع می‌تواند در پروژه‌هایی با بودجه محدود، چالش‌برانگیز باشد. هرچند باید توجه داشت که در بلندمدت، کاهش هزینه‌های نگهداری و افزایش عمر مفید سازه می‌تواند این اختلاف هزینه را جبران کند.
- مدول الاستیسیته کمتر از فولاد: میلگردهای کامپوزیتی مدول الاستیسیته کمتری نسبت به فولاد دارند، به‌معنای آن‌که در برابر بارهای مشابه، تغییر شکل بیشتری از خود نشان می‌دهند. این مسئله ممکن است در سازه‌هایی که کنترل تغییر شکل اهمیت بالایی دارد، محدودیت ایجاد کند.
- ضعف در رفتار برشی و برش قطری: برخی تحقیقات نشان داده‌اند که رفتار برشی میلگرد کامپوزیتی در مقایسه با فولاد ضعیف‌تر است، به‌ویژه در اتصالات یا مناطقی با تمرکز تنش. برای جبران این ضعف، در طراحی‌ها باید تمهیدات خاصی مانند استفاده از میلگردهای عرضی بیشتر در نظر گرفته شود.
- قابلیت خم‌کاری محدود: برخلاف میلگرد فولادی که می‌توان آن را در محل اجرا خم کرد، میلگرد کامپوزیتی انعطاف‌پذیری محدودی دارد و خم‌کاری آن تنها در کارخانه و با تجهیزات خاص انجام می‌شود. این موضوع ممکن است طراحی و اجرا را در برخی پروژه‌ها پیچیده‌تر سازد.
- عدم قابلیت جوش‌کاری: میلگردهای کامپوزیتی به‌دلیل ماهیت غیرفلزی خود، قابل جوش‌کاری نیستند. این مسئله باعث می‌شود که اتصالات در محل اجرا تنها از طریق قلاب، بست‌های مکانیکی یا چسب‌های اپوکسی انجام شود.
- عدم بازیافت کامل: در حال حاضر، فرآیند بازیافت میلگردهای کامپوزیتی پیچیده و هزینه‌بر است و برخلاف فولاد، بازگرداندن آن به چرخه تولید با راندمان بالا امکان‌پذیر نیست. این مسئله ممکن است از منظر زیست‌محیطی چالش‌برانگیز باشد.

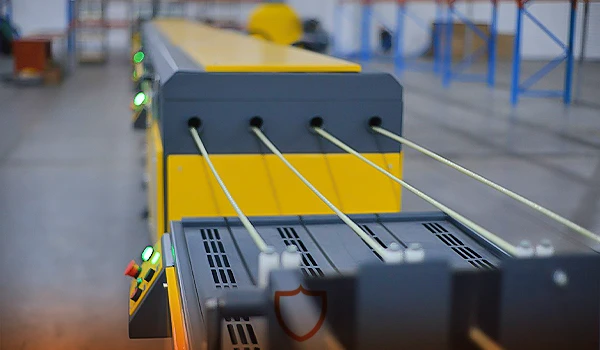

نحوه تولید میلگرد کامپوزیتی
میلگرد کامپوزیتی که با نام میلگرد (Fiber Reinforced Polymer) نیز شناخته می‌شود، ترکیبی از الیاف تقویت‌کننده (مانند شیشه، کربن، بازالت یا آرامید) و رزین پلیمری است. تولید انواع میلگرد کامپوزیت در محیط‌های صنعتی و با دقت بالا صورت می‌گیرد. مراحل اصلی این فرآیند عبارت‌اند از:
1.انتخاب نوع الیاف تقویت‌کننده
نخستین مرحله، انتخاب نوع الیاف بر اساس نوع میلگرد مورد نظر است:
- الیاف شیشه (Glass Fibers) برای GFRP
- الیاف کربن (Carbon Fibers) برای CFRP
- الیاف بازالت (Basalt Fibers) برای BFRP
- الیاف آرامید (Aramid Fibers) برای AFRP
این الیاف به‌صورت نخ یا دسته‌های فیلامنتی از قرقره خارج می‌شوند و وارد خط تولید می‌شوند.
2.آغشته‌سازی الیاف با رزین
در این مرحله، الیاف تقویت‌کننده از درون یک مخزن رزین عبور داده می‌شوند. رزین‌ها معمولاً از نوع اپوکسی، پلی‌استر یا وینیل استر هستند و نقش چسب و ماتریس را برای نگهداری و انتقال تنش بین الیاف ایفا می‌کنند. این فرآیند اصطلاحاً impregnation یا wetting نام دارد.
3.شکل‌دهی اولیه (Pultrusion)
الیاف آغشته‌شده به رزین وارد قالب‌هایی به‌شکل میلگرد می‌شوند. در این قالب‌ها، مواد در حالت کشش قرار می‌گیرند و شکل نهایی میلگرد را به خود می‌گیرند. در این مرحله، میلگردها ممکن است به‌صورت صاف یا آجدار طراحی شوند. شکل‌دهی آجدار معمولاً با کمک قالب‌های دندانه‌دار یا ماشین‌های برش انجام می‌گیرد.
4.پخت و سخت‌شدن رزین
میلگردها پس از شکل‌گیری وارد تونل حرارتی می‌شوند که در آن رزین‌ها به کمک گرما پخت شده و سخت می‌شوند. این فرآیند معمولاً در دمایی بین ۱۲۰ تا ۱۸۰ درجه سانتی‌گراد انجام می‌شود و زمان پخت بسته به نوع رزین و ضخامت میلگرد متغیر است.
5.خنک‌کاری و برش
پس از خروج از کوره، میلگردهای کامپوزیتی خنک می‌شوند و سپس با دستگاه‌های دقیق به طول‌های مورد نیاز (معمولاً ۶ یا ۱۲ متر) بریده می‌شوند. در صورت نیاز، میلگردها بسته‌بندی و آماده ارسال می‌گردند.
6.کنترل کیفیت و آزمایش‌های نهایی
در انتهای خط تولید، میلگردها تحت آزمایش‌های کیفی مختلفی مانند تست مقاومت کششی، مقاومت در برابر خوردگی، وزن واحد طول و چسبندگی آج‌ها قرار می‌گیرند. این مرحله از اهمیت زیادی برخوردار است، زیرا تضمین می‌کند که محصول نهایی مطابق با استانداردهای بین‌المللی مانند ASTM D7957 یا ACI 440 تولید شده است.
انواع میلگرد کامپوزیت، به‌عنوان جایگزینی نوین برای میلگردهای فولادی، انقلابی در صنعت ساخت‌وساز ایجاد کرده است. این نوع میلگرد، با ترکیب الیاف تقویت‌کننده و رزین‌های پلیمری، محصولی مقاوم، سبک، ضدخوردگی و بادوام فراهم می‌آورد که در پروژه‌های عمرانی حساس و شرایط محیطی دشوار، عملکردی ممتاز از خود نشان می‌دهد. این میلگردها در حوزه‌هایی مانند سازه‌های دریایی، پل‌ها، بیمارستان‌ها، پروژه‌های صنعتی و حتی ساختمان‌های مسکونی، کاربرد گسترده‌ای یافته‌اند و در آینده‌ای نزدیک، جایگاه پررنگ‌تری در صنعت ساخت‌وساز خواهند داشت.
